Mesa7i95运动控制接口卡结构设计

在数控设备、小型自动化工作站的电控系统搭建过程中，IO接口卡是连接主控单元与现场执行器、传感器的核心中转部件，这款Mesa7i95接口卡的三维结构完整还原了实物的装配细节，能为电控柜布局、接线工艺设计提供精准的三维参照。从实际应用场景来看，这类多通道IO卡常被用在桌面级数控铣床、多轴运动控制平台、小型自动化分拣设备的电控系统中，承担脉冲信号收发、开关量信号中转、编码器信号采集的功能，相比集成式主控板的板载IO，外接接口卡可以拓展主控的通道数量，同时通过端子排的集中布局简化现场接线流程，降低柜内布线的杂乱程度，减少后期运维的查线难度。

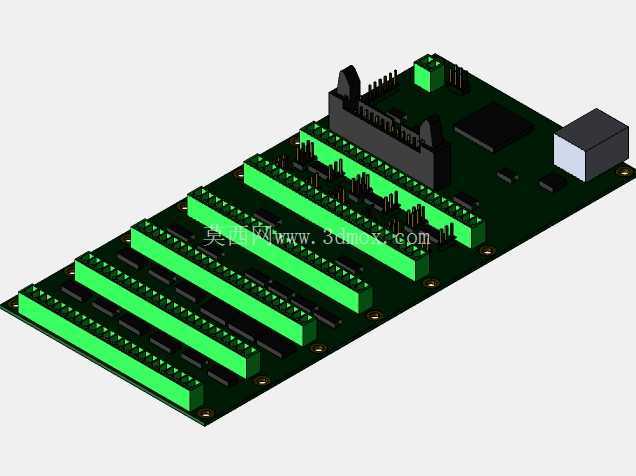

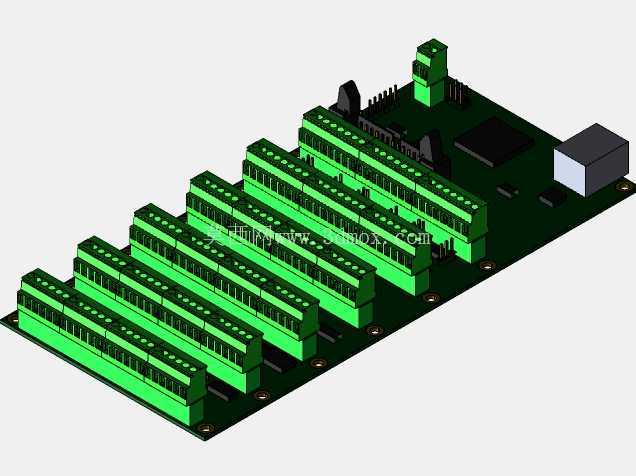

从结构设计层面看，整板采用标准FR-4玻纤板作为基板，板上的接线端子全部采用绿色插拔式端子排，沿板卡长度方向分六列平行排布，每列端子对应一组信号通道，端子排的插拔方向垂直于板卡平面，接线操作时无需在相邻端子间预留过大的侧向操作空间，能有效压缩板卡的整体宽度尺寸。板卡右上角预留了电源输入接口，采用绿色螺钉式接线端子，适配12-24V直流供电输入，接口旁设置了方形金属屏蔽罩，罩体下方是板卡的核心处理电路，金属屏蔽罩可以隔绝柜内变频器、伺服驱动器产生的电磁干扰，避免信号传输出现误码、丢脉冲的问题。板卡左上角设置了黑色的拨码开关组，用于设置板卡的地址位、终端电阻匹配参数，拨码开关的凸起高度低于相邻端子排的顶部高度，避免接线时误碰拨码导致参数改动。板卡右侧的黑色方形模块是以太网通讯接口的隔离变压器模块，模块旁的白色方块是状态指示灯的导光件，能将板载LED的光线导出到板卡边缘，无需拆柜即可观察板卡的通讯、供电状态。

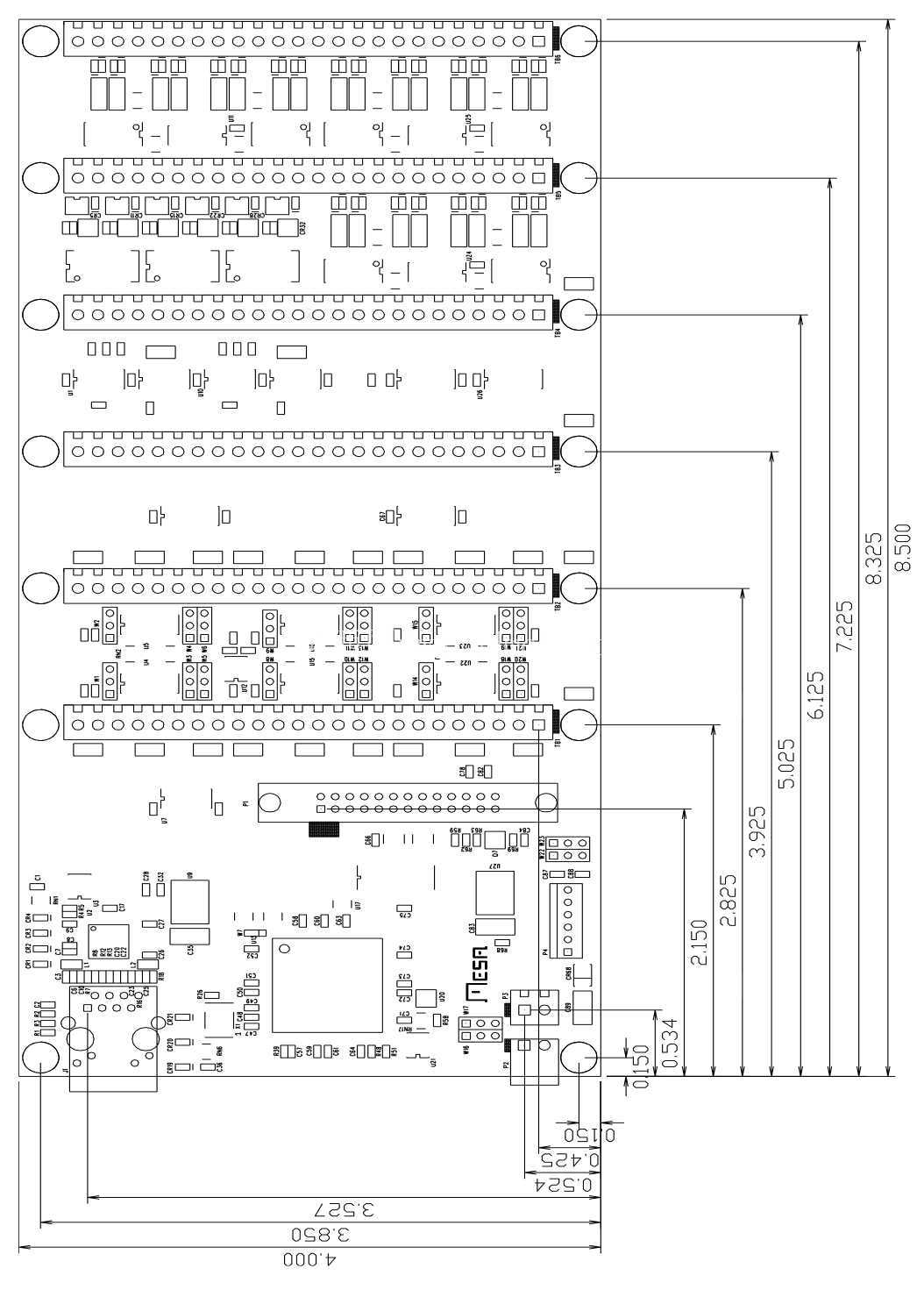

安装边界方面，板卡的四个角预留了标准M3安装孔位，孔位周边做了露铜接地处理，安装时可以通过铜柱将板卡固定在电控柜的安装梁上，安装孔的中心距完全匹配标准DIN导轨安装附件的尺寸，既可以采用螺柱固定的方式安装在绝缘安装板上，也可以搭配导轨卡扣直接卡装在35mm标准DIN导轨上，适配不同的柜内安装场景。板卡上所有元器件的最高凸起高度不超过18mm，其中接线端子的顶部距离板卡平面的高度为15mm，屏蔽罩与通讯模块的高度为12mm，拨码开关的高度为8mm，安装时板卡上下方预留20mm的散热与操作空间即可满足使用要求，不会与柜内其他线槽、继电器模块产生干涉。

建模过程中对端子排的插拔间隙做了精准还原，每个端子的接线孔位深度、螺钉锁紧位置都和实物保持一致，在做整机虚拟装配时，可以直接在三维环境中模拟接线的弯曲半径，核对线缆走向是否会与其他部件产生干涉，提前规避现场装配时出现的接线空间不足、线缆弯折过度的问题。板卡上的丝印标识位置也做了对应还原，每个通道的编号、端子功能标识都和实物对齐，在做三维布线工艺设计时，可以直接对照模型上的标识分配线号，减少后期接线的出错概率。对于做非标自动化设备电控设计的工程师来说，这类精准的接口卡模型可以直接导入到电控柜装配模型中，提前完成板卡布局、线槽走向、线缆长度的核算，不用等实物采购到位再进行尺寸核对，能有效缩短电控系统的设计周期，减少装配阶段的返工问题。
