集成VGA接口的JMC伺服端盖结构设计

这款伺服端盖是伺服驱动系统中用于封装电机尾部接线与控制模块的核心结构件，主要适配自动化生产线、数控加工设备、电子制造产线等场景下的伺服动力单元，承担着防护内部电子元件、规整接线端口、保障安装适配性的关键作用，能够在车间多尘、存在轻度切削液飞溅的工业环境中，为伺服电机尾部的控制接口、接线端子提供可靠的物理防护，避免异物侵入造成的接触不良或元件损坏。

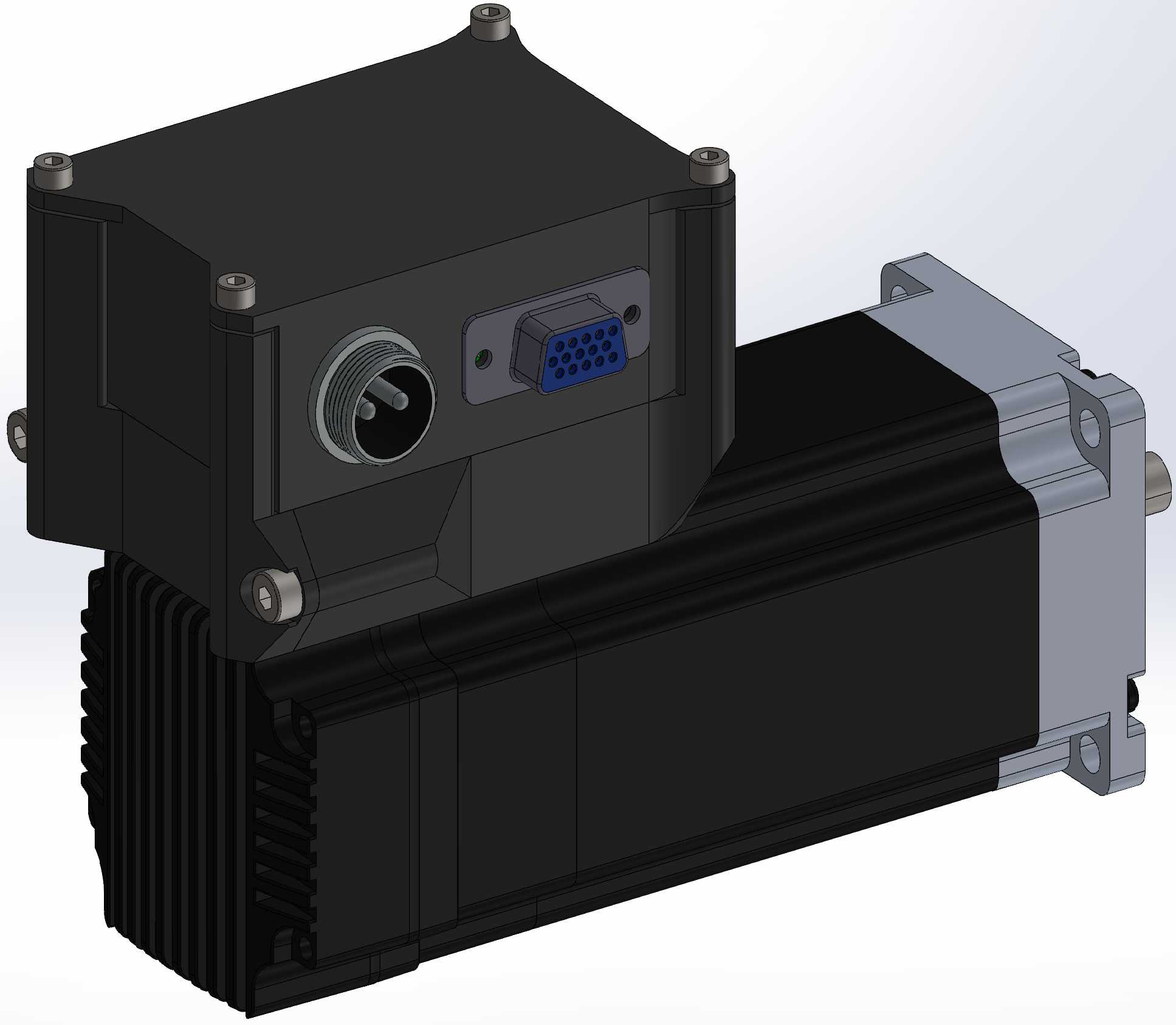

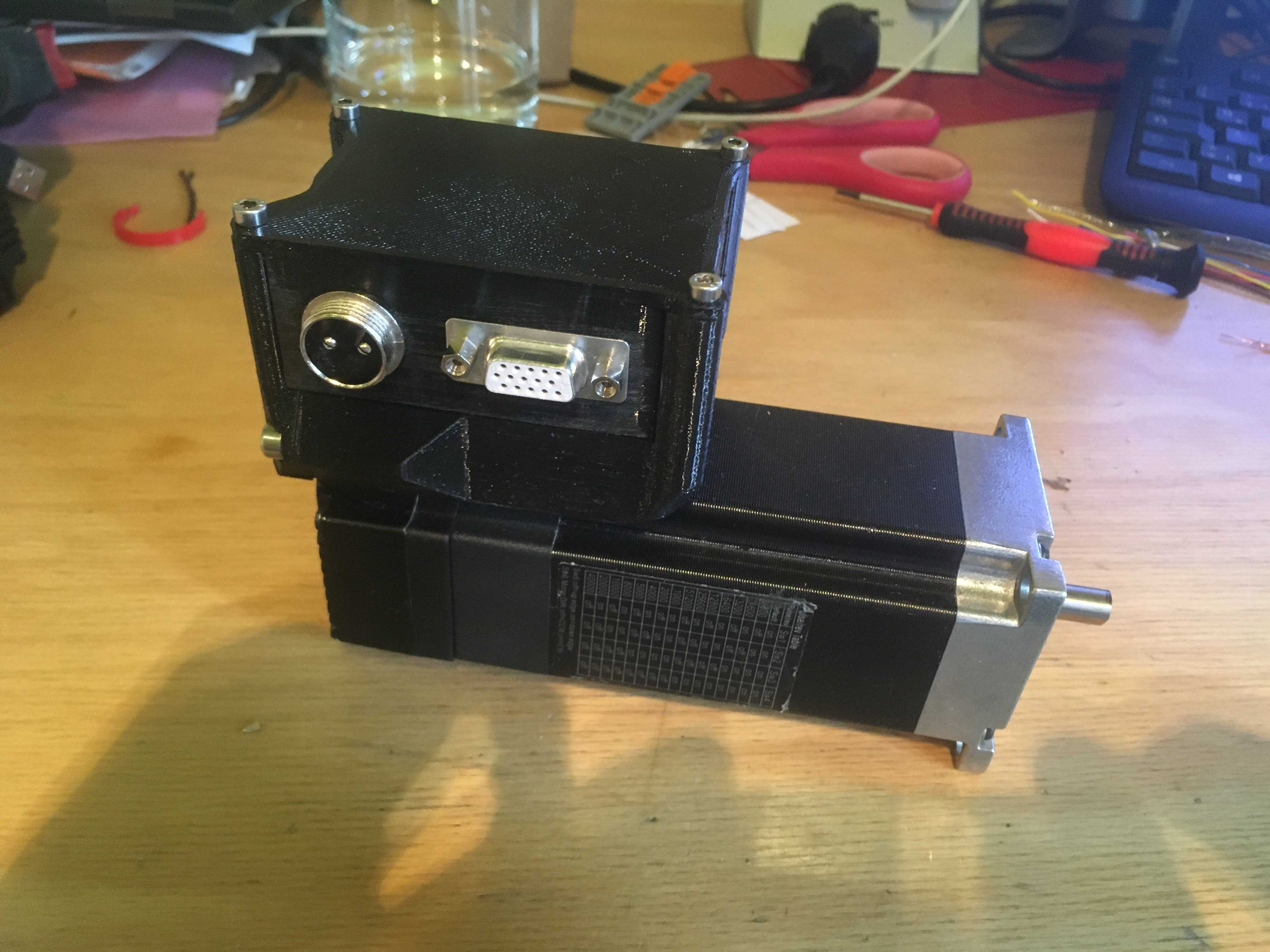

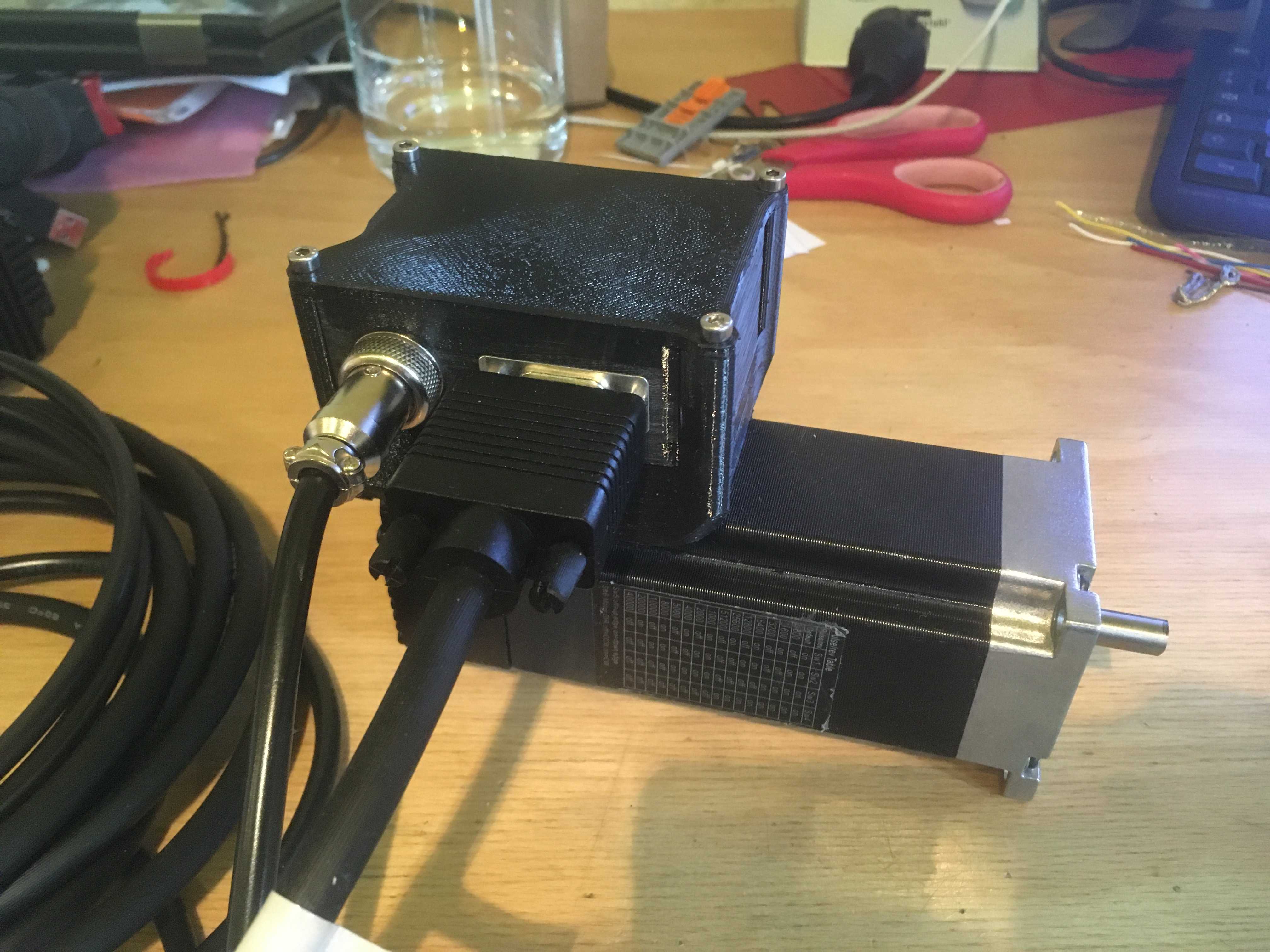

从功能特性来看，该端盖集成了两类核心接口，一类是圆形的GX16航空插头接口，用于伺服电机动力线缆的连接锁紧，自带的螺纹结构能够保障线缆连接后的抗拉扯能力，避免设备运行过程中因振动出现线缆松脱；另一类是标准VGA接口，用于伺服系统与上位控制单元的信号传输，可实现电机运行状态反馈、控制指令接收的信号通路搭建，接口周边设计了嵌入式的安装定位槽，能够让接口座与端盖本体紧密贴合，减少信号传输过程中的干扰。

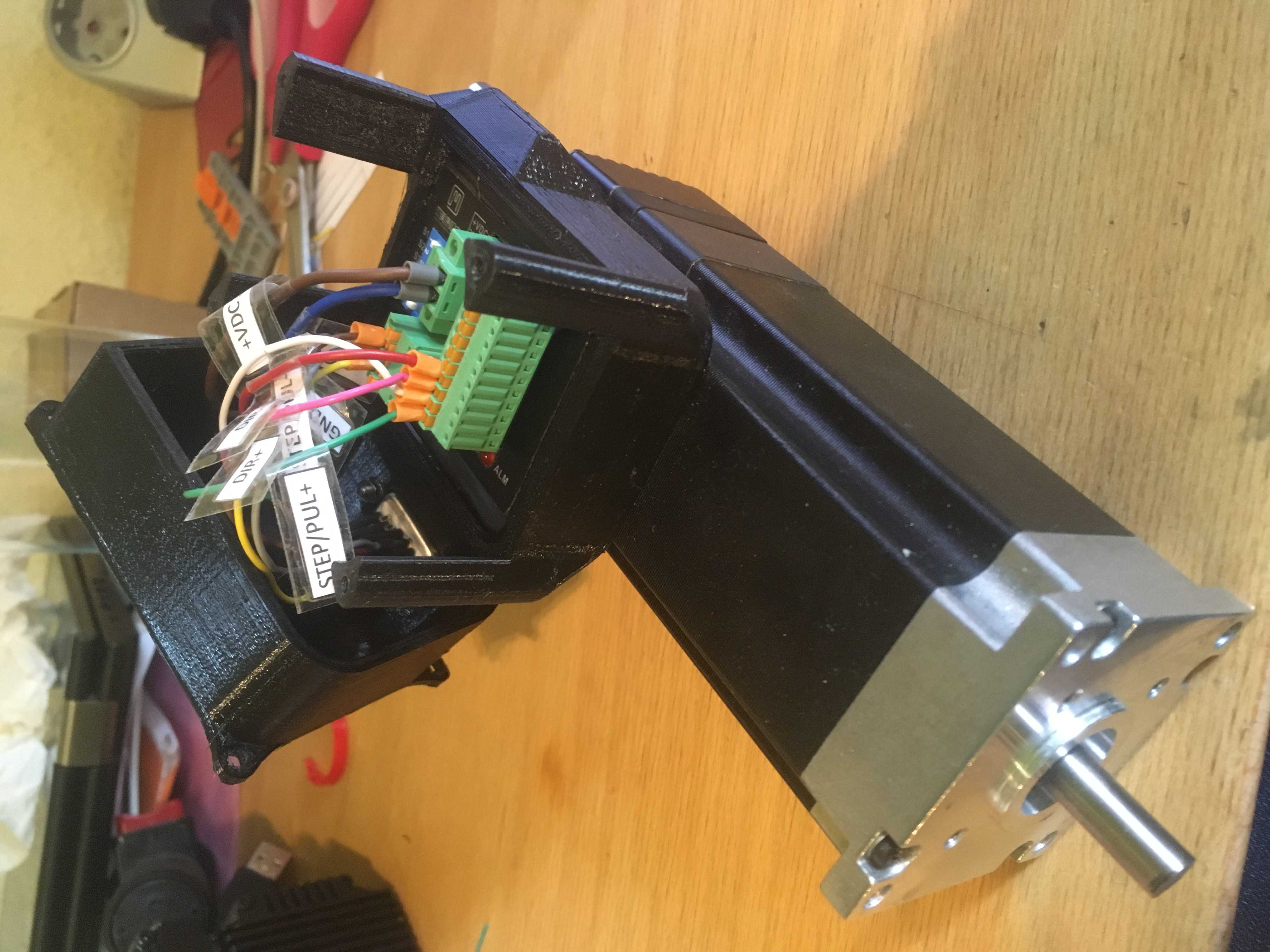

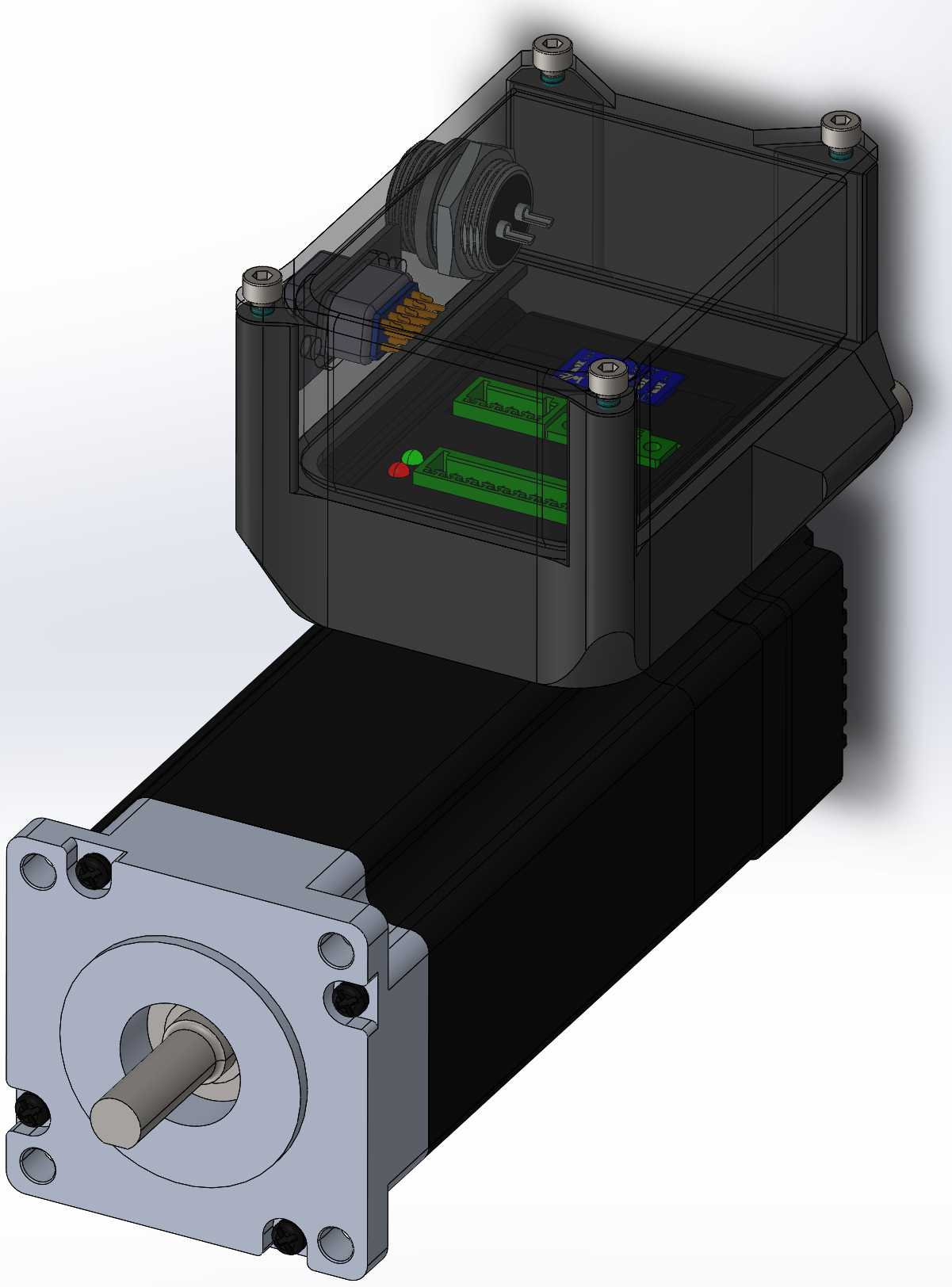

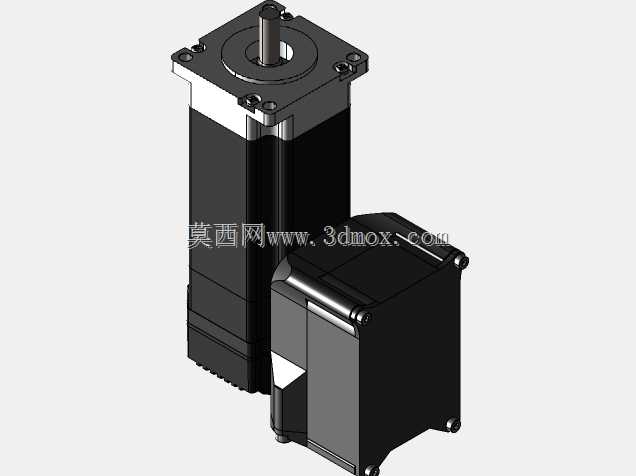

设计过程中，首先围绕伺服电机尾部的安装边界做了适配规划，端盖整体长度约12cm，与电机尾部的散热壳体轮廓完全匹配，侧边的散热鳍片衔接结构能够让端盖与电机本体的散热结构形成连贯的散热通路，避免端盖安装后阻挡电机尾部的热量散出。安装孔位的排布完全对应电机壳体的原有螺孔位置，设计了4处M3规格的螺纹安装位与2处M4规格的锁紧位，能够直接通过螺丝完成端盖与电机本体的固定，无需对原有电机结构做额外改造。考虑到端盖内部需要放置信号转接电路板与接线端子，设计时特意在端盖内壁预留了泡沫填充的间隙空间，装配时可在内侧放置缓冲泡沫，既可以填充内部空隙避免元件晃动，也能起到一定的隔振、防尘密封作用，提升内部电子元件的运行稳定性。

端盖的外形采用方正的切角设计，既能够最大化利用内部空间容纳接线组件，也能避免尖锐棱角在设备安装维护过程中造成磕碰损伤，接口位置的布局充分考虑了现场接线的操作空间，两类接口分别布置在端盖相邻的两个侧面，动力接线与信号接线互不干扰，能够减少线缆弯折的应力，提升接线的耐用性。端盖边缘设计了嵌入式的密封槽，可配套安装密封胶条，进一步提升端盖与电机壳体结合面的防护等级，适配不同工况下的使用需求。
