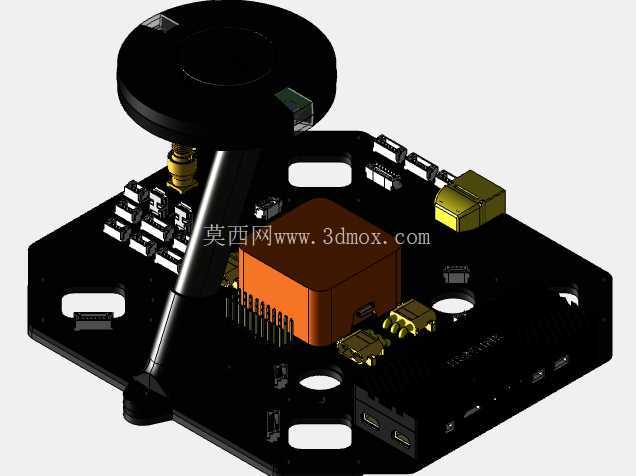

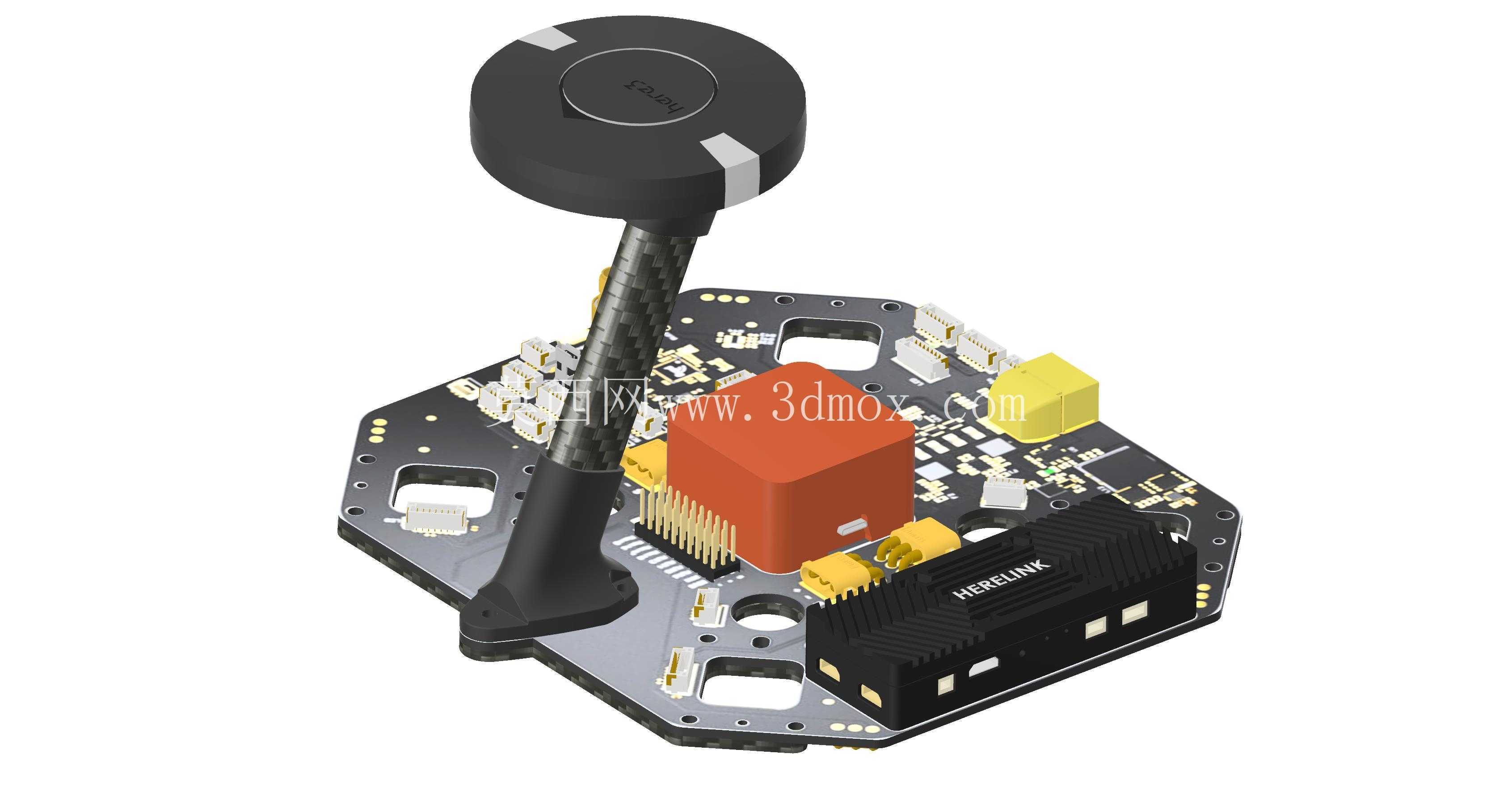

HexSoon EDU450无人机载板集成组件

在小型多旋翼无人机的研发与教学实训场景中，载板作为整机航电系统的核心集成载体，承担着飞控单元、定位模块、数传链路、电源分配等核心部件的物理承载与信号互联作用，HexSoon EDU450对应的载板组件，正是面向450轴距教育级无人机开发的集成化安装基座。从实际装机应用来看，这类载板多用于高校无人机专业实训、开源飞控二次开发、小型航拍及科研验证平台搭建，区别于消费级无人机的一体化主板设计，该载板采用模块化布局思路，给不同功能模块预留了标准化安装位，方便使用者根据任务需求更换或增减功能部件。

从结构设计层面看，载板主体采用六边形切角的外形轮廓，完全匹配450轴距机臂的安装夹角，所有机臂固定孔位沿载板周向均匀分布，孔位同轴度公差控制在0.1mm以内，避免装机后出现机臂角度偏差导致的飞行姿态偏移问题。载板基材选用碳纤维复合板材，在保证整体结构强度的前提下，将自身重量控制在较低水平，不会给无人机动力系统带来额外负载，同时板材表面做了绝缘沉金处理，既可以防止电路短路，也能提升接插件焊接位置的抗氧化能力。

功能模块的布局上，载板中心区域预留了Orange Cube飞控的标准安装位，安装孔位匹配飞控自带的减震球安装尺寸，不需要额外加工转接件就能完成飞控固定，飞控安装位周边做了局部镂空处理，减少飞行过程中机臂振动向飞控惯性测量单元的传递，降低姿态解算的噪声干扰。飞控侧方的独立安装位对应Here Link Air数传模块，模块安装面与载板平面保持平行，数传天线接口朝向载板外侧，避免金属接插件遮挡信号传输路径，保证空地链路的信号稳定性。载板上方通过碳纤维支杆固定的是Here 3 GPS模块，支杆高度经过反复验证，既可以让GPS模块远离载板上的电源电路、数字电路带来的电磁干扰，保证卫星信号接收灵敏度，也不会因为支杆过高导致整机重心上移，影响飞行姿态的控制裕度。

载板上还集成了I-Stand安装接口，可扩展搭载任务载荷，接口位置设置在载板前部重心附近，搭载小型相机、传感器等载荷时不会出现整机重心偏移过大的问题。电源分配线路直接集成在载板内部，大电流走线做了加宽处理，可满足4S动力电源的电流传输需求，各个电调信号接口沿载板边缘排布，对应每个机臂的安装位置，装机时走线长度最短，不会出现线路缠绕、干涉螺旋桨转动的问题。所有外接接口均采用标准防反接插针设计，实训过程中反复插拔也不会出现接针弯折、接反烧毁部件的问题，适配教学场景下高频次拆装的使用需求。

从安装边界来看，载板整体外接尺寸完全适配450轴距无人机的中心仓空间，各个模块安装完成后，最高点为GPS模块顶部，不会超出机罩的内部容纳空间，所有接插件的出线方向均预留了足够的走线槽位，不会出现装机后线路被机臂、机罩挤压的情况。设计过程中特意将高频数字电路与模拟传感电路的走线做了分区处理，减少不同电路之间的电磁串扰，保证GPS定位精度、飞控采样数据的准确性。对于结构设计从业者而言，这类载板的布局思路具备很强的参考价值，在有限的安装空间内平衡了结构强度、重量、电磁兼容、安装便利性等多维度的需求，既满足了教育场景下易拆装、易改装的使用要求，也能保证飞行过程中各个功能模块的稳定运行。
