扁平式低压有刷直流驱动电机结构

在小型消费电子、简易传动装置、低成本自动化执行单元的开发场景里，这类扁平结构的有刷直流电机是出镜率极高的动力元件，很多刚接触结构选型的工程师容易忽略这类电机的安装边界优势，总觉得无刷电机性能更优就盲目选型，最后在狭小安装空间里反复调整结构，反而拖慢了项目进度。这类电机的核心应用场景集中在对成本敏感、连续运行时长不算极端、负载扭矩需求不高的传动链路里，比如小型桌面风扇的驱动源、简易玩具的动力输出、低价直流减速电机组的前置动力段、小型蠕动泵的驱动单元，甚至是部分老式车载小摆件的转动结构里，都能看到这类电机的身影，它的存在本身就是为了平衡成本、安装空间与基础动力输出三者的关系，不需要复杂的驱动电路，接上匹配的直流电压就能稳定输出转速，对于不需要精准调速、仅需要基础旋转动力的场景来说，适配性极强。

从功能特性来看，这类有刷直流电机依靠碳刷与换向器的接触实现电流换向，不需要额外的电子换向电路，驱动逻辑极其简单，只要给两端电极通入对应极性的直流电，输出轴就会按照固定方向旋转，调换电极接线就能直接实现转向切换，对于很多简易设备来说，这种特性可以大幅简化控制电路的设计难度，不需要额外布置驱动芯片、霍尔传感器等元件，能有效压缩整机的物料成本。它的典型输出特性是在额定12V供电下空载转速可达5000rpm，输出轴的径向跳动量控制在普通民用设备的允许范围内，不需要额外做轴系的同心度校正就能直接装配使用，端盖上预留的两个安装定位孔，是专门为端面锁付固定设计的，不需要额外做复杂的抱紧结构，只要用对应规格的螺丝穿过定位孔锁在安装基座上，就能完成电机的固定，装配效率很高。

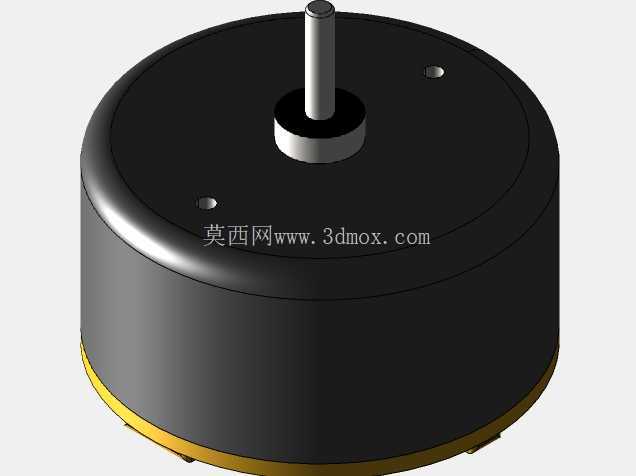

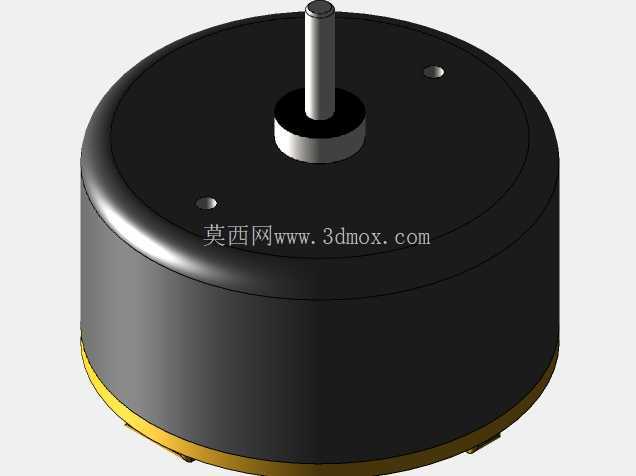

设计这类电机的三维结构时，首先要考虑的是扁平外形的安装边界约束，这类电机的轴向尺寸远小于径向尺寸，就是为了适配轴向安装空间局促的设备腔体，建模的时候要优先把定子磁环、转子绕组、换向器、碳刷架的轴向堆叠尺寸卡准，不能让内部组件的轴向累计公差超出外壳的容纳范围，不然装配的时候会出现端盖压合不到位、输出轴卡滞的问题。输出轴的伸出长度要匹配后续连接的负载安装需求，轴径的公差要按照基孔制的间隙配合来设计，保证后续装配齿轮、带轮或者联轴器的时候能顺利压入，同时不会因为间隙过大出现传动晃动。端盖上的两个定位孔的孔位公差要控制在合理范围内，孔中心与电机轴心的位置度偏差不能过大，不然锁付安装的时候会出现电机偏心，带动输出轴出现偏摆，长时间运行会加剧碳刷的磨损，缩短电机的实际使用寿命。外壳的卷边结构是用来固定端盖与定子组件的，建模的时候要预留出卷边压合的工艺余量，不能按照完全刚性的一体结构来设计，要考虑实际生产中压装工艺的可行性，底部的黄色绝缘衬垫是用来隔离电极与安装基座的，建模的时候要注意衬垫的厚度不能超出电机总轴向尺寸的公差范围，不然安装的时候会出现衬垫被压溃或者绝缘间隙不足的问题。

从实际选型的角度来说，用这类电机的时候要注意它的连续运行温升，因为有刷结构的碳刷与换向器接触存在摩擦损耗，加上绕组的发热，长时间满负载运行的时候外壳温度会上升到一定区间，设计安装位的时候要注意不要把电机紧贴在不耐温的塑料结构件上，避免高温导致结构件变形。另外它的输出轴不能承受过大的径向负载，毕竟这类小型电机的轴承都是简易的含油轴承，径向负载过大会加速轴承磨损，导致噪音变大、转速下降，如果需要带动径向受力较大的负载，要在输出端额外添加支撑轴承，不能直接让电机轴承受额外的径向力。建模的时候还要注意碳刷架的安装位置，碳刷与换向器的接触压力要在合理区间，压力过大磨损快，压力过小容易出现接触不良、打火的问题，虽然三维模型不需要完全还原碳刷的弹性结构，但要预留出碳刷组件的安装空间，保证结构设计的合理性，不会出现内部组件干涉的问题。
