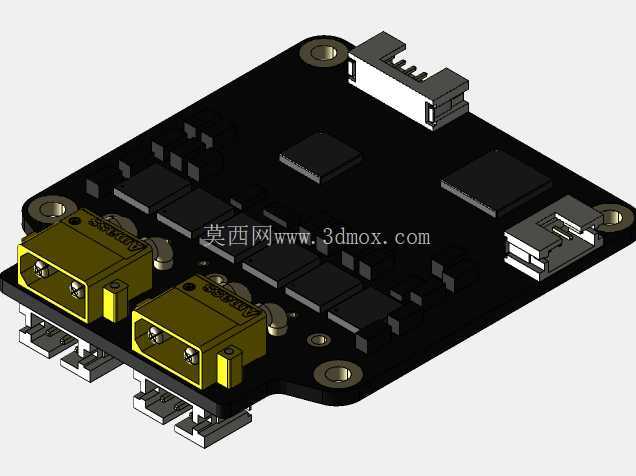

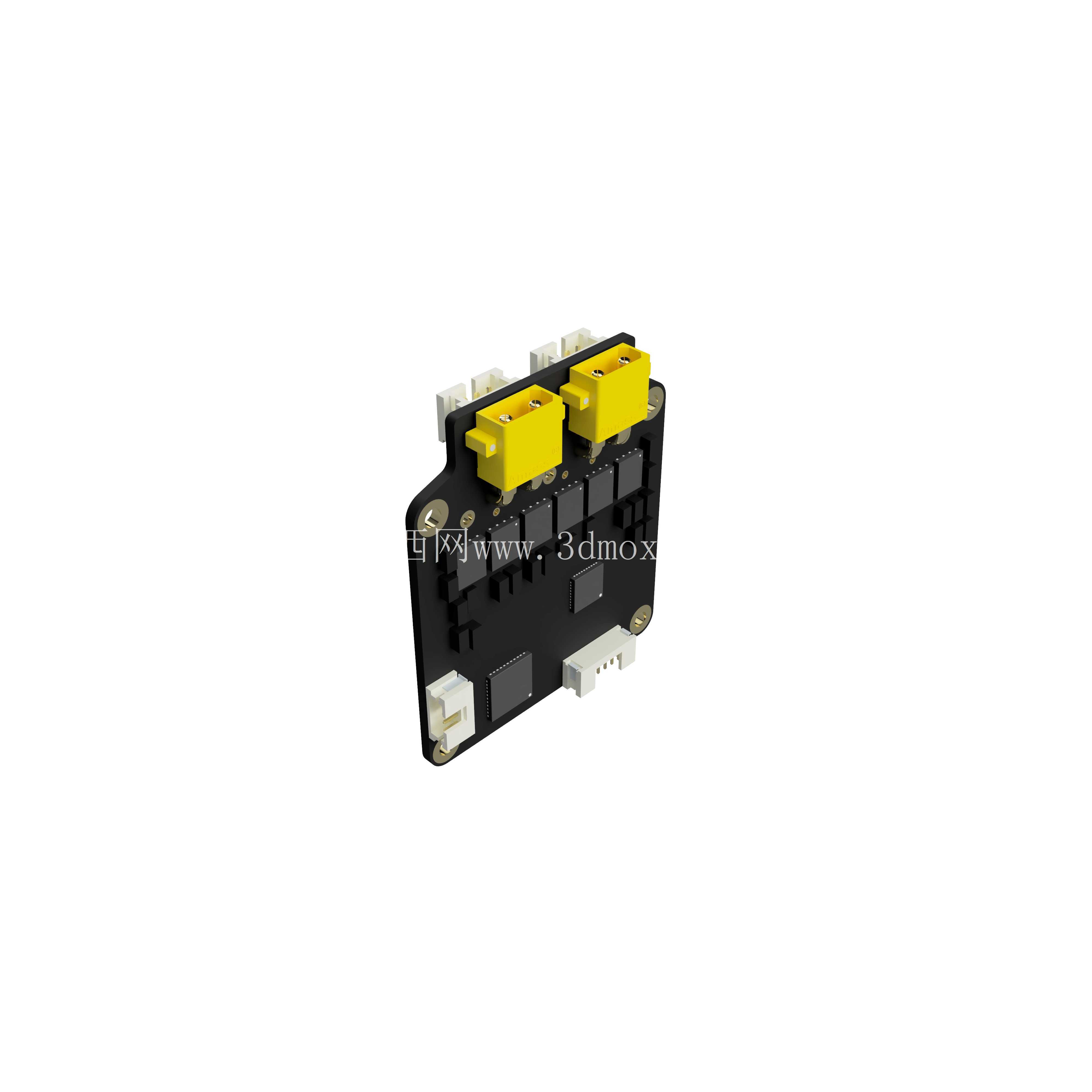

MJBots Moteus无刷直流电机控制器结构

　　在小型移动机器人、桌面级协作机械臂、多旋翼无人机动力系统以及教育类开源硬件项目的动力链路搭建中，BLDC控制器是衔接主控单元与无刷电机的核心执行部件，这款Moteus控制器的三维结构还原，完全围绕小型化动力驱动场景的实际装机需求展开设计。从实际装机的适配场景来看，这类集成化控制器主要面向功率密度要求较高的小型动力单元，常见于足式机器人的关节驱动、小型AGV的轮组动力输出、FPV穿越机的电调替换以及桌面机械臂的关节伺服驱动，区别于传统分立式的电调设计，这款控制器将功率驱动、信号采集、通讯接口全部集成在单块PCB板上，大幅缩减了动力链路的布线空间，适配安装空间局促的紧凑型设备场景。

　　从功能特性的结构落地来看，PCB板载集成了两路XT30规格的动力输入输出接口，这类接口是小型动力系统中通用度极高的接插件，额定持续电流承载能力可以覆盖大部分200W级别无刷电机的驱动需求，接口采用卧式贴板焊接的布局，接线方向平行于PCB板面，装机时可以让动力线沿板面方向走线，避免垂直出线带来的额外高度占用，适配薄型安装腔体的布局要求。信号侧则集成了JST PH规格的通讯与编码器接口，这类接插件针距紧凑，锁止结构可靠，能够同时承载CAN总线通讯、编码器信号采集、低压辅助供电的信号传输需求，接口同样采用贴板卧式布局，和动力接口分置在PCB板的两个相邻侧边，装机布线时可以将动力线与信号线分开走线，减少大电流动力回路对弱信号采集的电磁干扰。

　　板载的功率器件全部采用贴装布局，MOS管、驱动芯片、电容电阻等元器件的排布严格遵循功率回路最短的设计原则，大电流回路的铺铜区域做了加宽处理，结构建模时完整还原了元器件的实际高度差，在做安装腔体的结构设计时，可以直接参考模型预留元器件的避让空间，避免装机时出现元器件与外壳干涉的问题。从安装边界的尺寸设计来看，整块控制板采用矩形切角外形，四个边角预留了标准的安装孔位，孔位间距适配通用的小型控制器安装标准，可以直接通过铜柱固定在设备的结构支架上，PCB板的整体厚度、接插件的突出高度、板载最高元器件的顶面高度都在模型中做了1:1还原，结构设计人员在做整机布局时，可以直接导入模型完成装配干涉检查，不需要额外测量实物尺寸。

　　设计思路上完全围绕开源硬件生态的适配性展开，所有接插件选型都采用行业通用的标准件，没有使用定制化的特殊接口，用户在做二次开发或者装机替换时，可以直接采购标准接插件完成接线，不需要额外定制转接线缆；板载元器件的排布预留了足够的焊接操作空间，后期如果需要更换损坏的功率器件，也有足够的操作余量，不会因为元器件排布过于密集导致维修难度上升。在实际做设备结构设计时，这类集成化控制器的散热布局也是需要重点考量的部分，模型中完整还原了板载功率器件的位置，设计外壳时可以对应功率器件的位置预留散热贴贴合区域，将器件工作产生的热量通过散热贴传导到金属外壳上，提升长时间大负载工作下的稳定性；同时接口的位置布局也决定了整机的走线方向，分侧布置的动力与信号接口，可以让整机内部的线束排布更加规整，避免线束交叉带来的信号干扰问题，也能减少线束占用的内部空间，进一步提升设备整体的功率密度。对于三维建模从业者和结构设计人员来说，这类控制器的精准模型可以大幅缩短整机设计的周期，不需要从零开始绘制每个元器件的外形，直接导入装配即可完成布局校验，提前排查安装干涉、接口位置不匹配、走线空间不足等常见的结构设计问题，减少打样迭代的次数，提升研发效率。
