贴片式8引脚微型微控制器封装结构

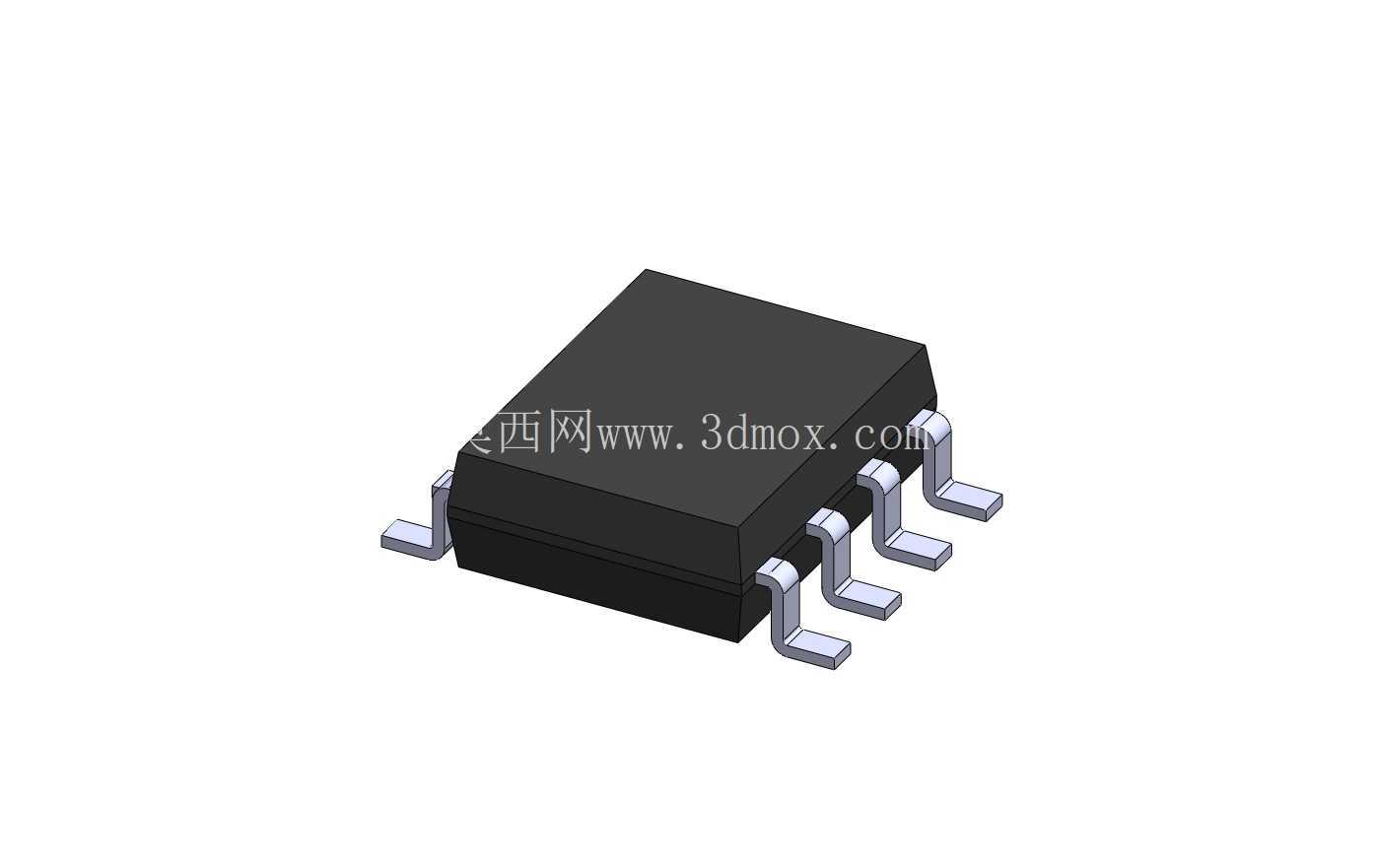

　　在消费类电子、小型通讯终端、便携传感设备的硬件开发环节，这类8引脚贴片封装的微控制器是板级集成里的核心控制单元，常被用于实现简单逻辑控制、信号采集转换、外设驱动调度等基础功能，相比大引脚数的通用MCU，它的占用空间更小，外围电路搭建更简洁，适合对布板面积有严格限制的紧凑型产品设计。从结构设计角度看，该模型还原了SOP-8封装的典型形态，黑色塑封主体采用环氧树脂模塑料成型，边缘做了微小的脱模斜度处理，既符合注塑生产的工艺要求，也能在贴片焊接时减少引脚与焊盘对位的视觉干扰。

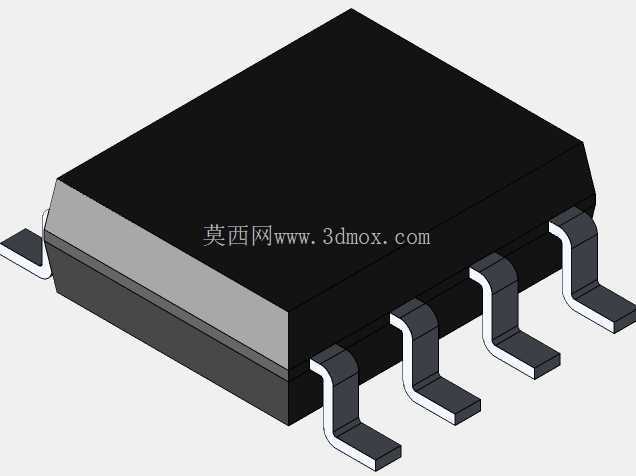

　　两侧对称分布的鸥翼形引脚是设计的关键细节，每个引脚的弯折弧度、伸出长度、共面度都严格遵循表面贴装工艺的公差要求，引脚根部与塑封体的结合位置做了应力释放结构，避免在回流焊过程中因热胀冷缩导致引脚脱焊或塑封体开裂。实际选型应用时，这类微控制器的安装边界需要重点考量，横向引脚总跨度决定了PCB上焊盘组的横向间距，引脚末端的纵向伸出量需要匹配钢网开口的尺寸，塑封体底部与PCB表面的间隙要控制在0.1mm到0.3mm之间，既保证焊锡爬升的充分性，也避免助焊剂残留堆积在芯片底部难以清理。

　　在小型通讯工具类产品中，这类器件常被布置在主板的边缘区域，远离大功率射频模块和电源变换电路，减少电磁干扰对控制信号的影响，同时引脚走线尽量短直，降低信号传输的阻抗不连续问题。建模过程中，塑封体的棱角做了微小的圆角处理，还原真实器件的生产工艺特征，没有采用尖锐直角的简化建模方式，引脚的金属部分区分了与塑封体结合的内嵌段和外露的焊接段，弯折处的圆弧半径符合实际冲压引脚的成型参数，不会出现直角弯折的不符合工艺的结构。

　　对于结构工程师而言，这类器件的三维模型主要用于PCB布局的干涉检查、整机装配的空间校验，尤其是在超薄类通讯产品设计中，芯片的顶部高度直接影响外壳的内部净空，需要准确匹配塑封体的最大厚度尺寸，避免外壳装配后挤压芯片导致引脚变形或内部晶圆损坏。在手工焊接小批量样机时，鸥翼引脚的形态也方便烙铁头接触焊盘和引脚，相比QFN封装的底部焊盘，这类封装的返修难度更低，适合研发阶段的调试改板。另外，模型还原的引脚间距为标准1.27mm，这是SOP-8封装的通用节距，在设计PCB封装库时可以直接匹配标准焊盘尺寸，不需要单独定制异形焊盘，能够减少制板的工艺成本，提升焊接良率。在工业级通讯模块中，这类微控制器还会配合底部的散热焊盘使用，但该款微型封装因为功耗极低，不需要额外散热结构，仅靠引脚的铜箔连接就可以满足散热需求，塑封体的耐温范围覆盖常规工业级温度区间，能够适应多数户外通讯终端的工作环境要求。
