MicoAir光流测距传感器适配外壳结构

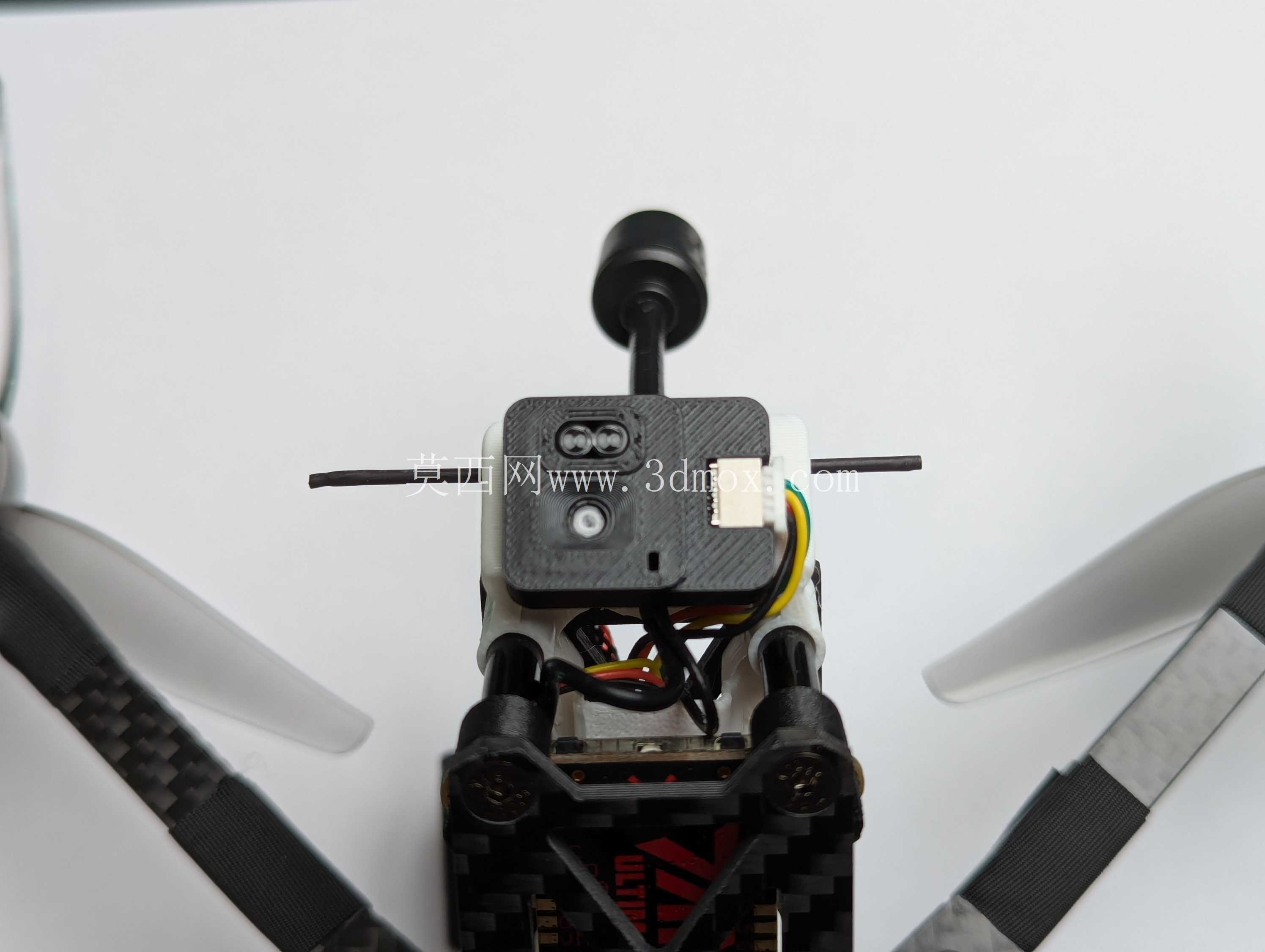

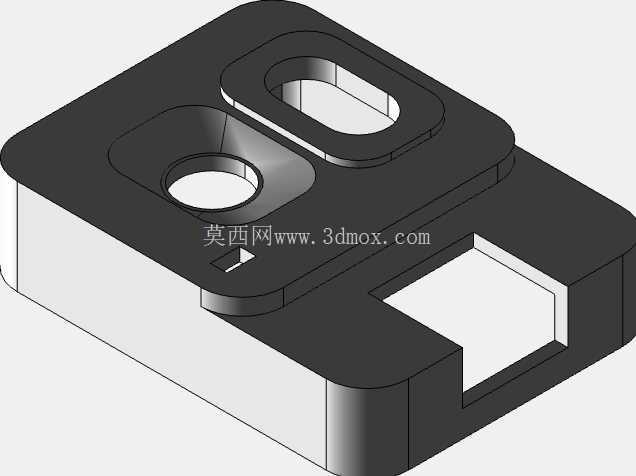

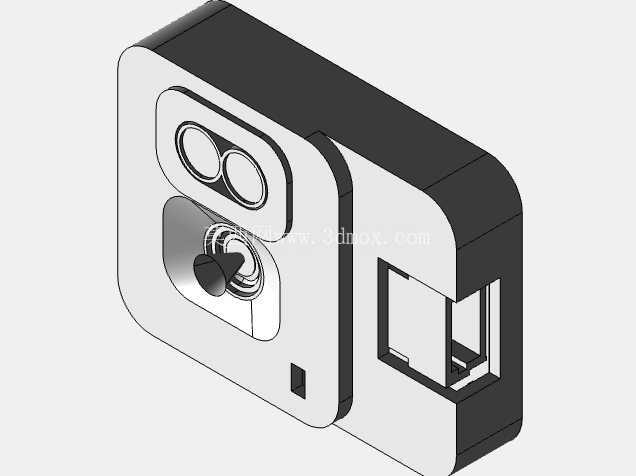

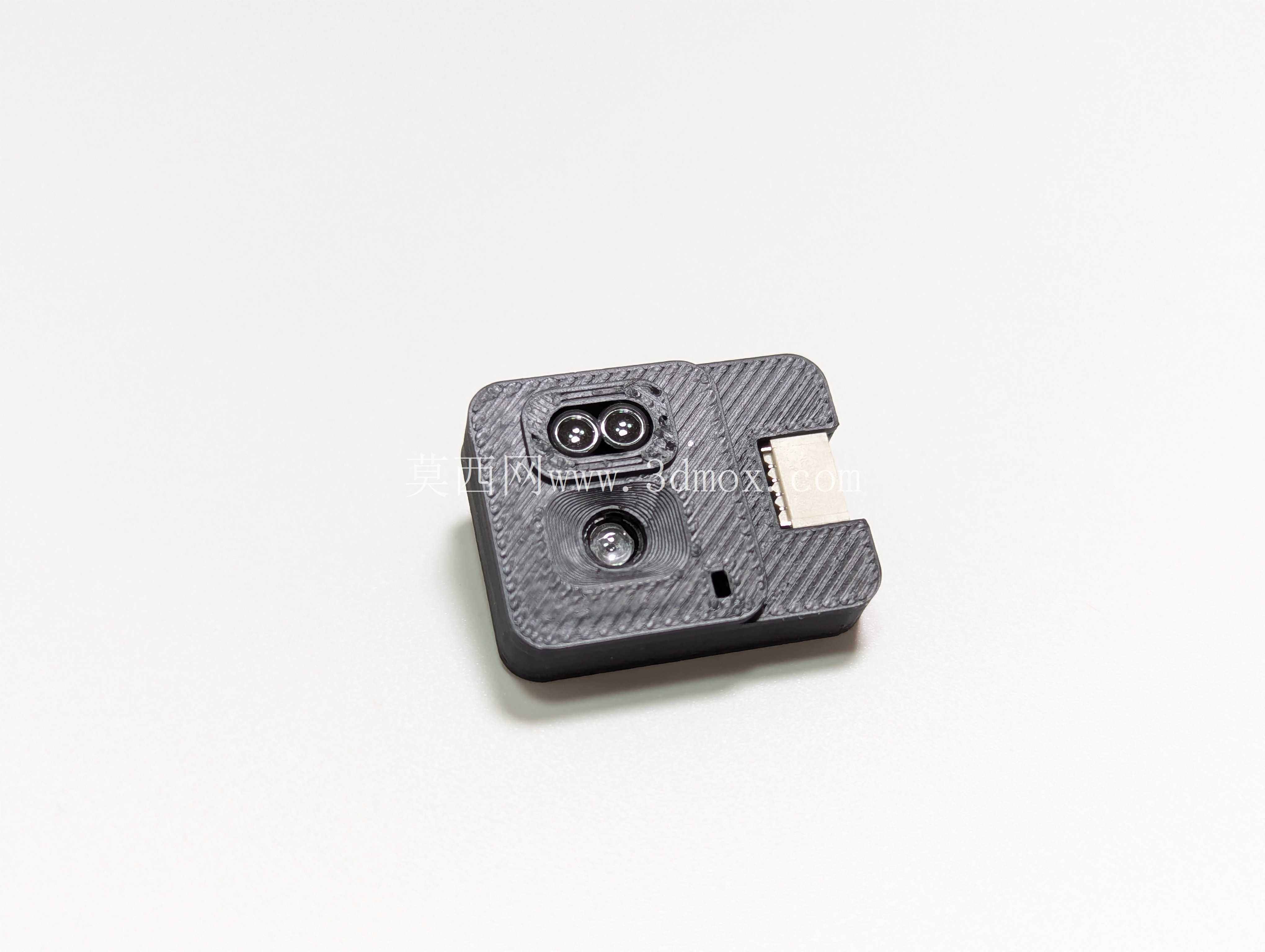

　　这款适配MicoAir MTF-02P光流测距传感器的外壳结构，主要面向小型多旋翼无人机、FPV穿越机的机载传感配套场景设计，在实际飞控系统搭建中，这类光流测距一体传感器是实现无GPS环境下定点悬停、低空定高、位置保持的核心感知部件，外壳的设计直接决定了传感器在机载振动、复杂气流、户外温变环境下的工作稳定性。从实际装机需求来看，这类传感器通常安装在无人机机身底部，需要正对地面方向采集光流图像与测距信号，因此外壳在光学窗口位置做了精准的避让设计，上方两个圆形开孔对应测距模组的发射与接收透镜，下方带定位凸台的方形开孔对应光流摄像头的成像区域，所有开孔边缘都做了0.2mm的倒角处理，避免注塑或3D打印过程中产生的毛边遮挡光路，同时减少飞行过程中杂散光进入镜头对成像质量造成干扰。

　　外壳侧面预留的矩形开口对应传感器的通讯接口位置，开口尺寸刚好匹配常用的1.25mm间距排针插座，既可以保证外接飞控的连接线顺利插接，又能避免开口过大导致外部灰尘、飞行中卷起的杂物进入壳体内部损伤传感芯片。在结构设计思路上，这款外壳采用上下扣合的装配方式，壳体壁厚均匀控制在1.5mm，既保证了足够的结构强度抵抗飞行中的振动冲击，又不会额外增加过多的机载重量，对于小型无人机来说，每1g的重量增加都会影响续航时间与飞行机动性，因此壳体内部做了多处轻量化的挖槽设计，在不影响结构刚性的位置去除冗余材料，同时在内部对应传感器PCB板的四个角位置设置了高度1.2mm的定位柱，定位柱顶端做了0.3mm的导向倒角，装配时PCB板可以顺着导向倒角顺利卡入定位位置，不需要额外打胶就能实现PCB的初步固定，后续只需要在四个定位柱点少量固定胶即可完成装配，大幅提升生产组装的效率。

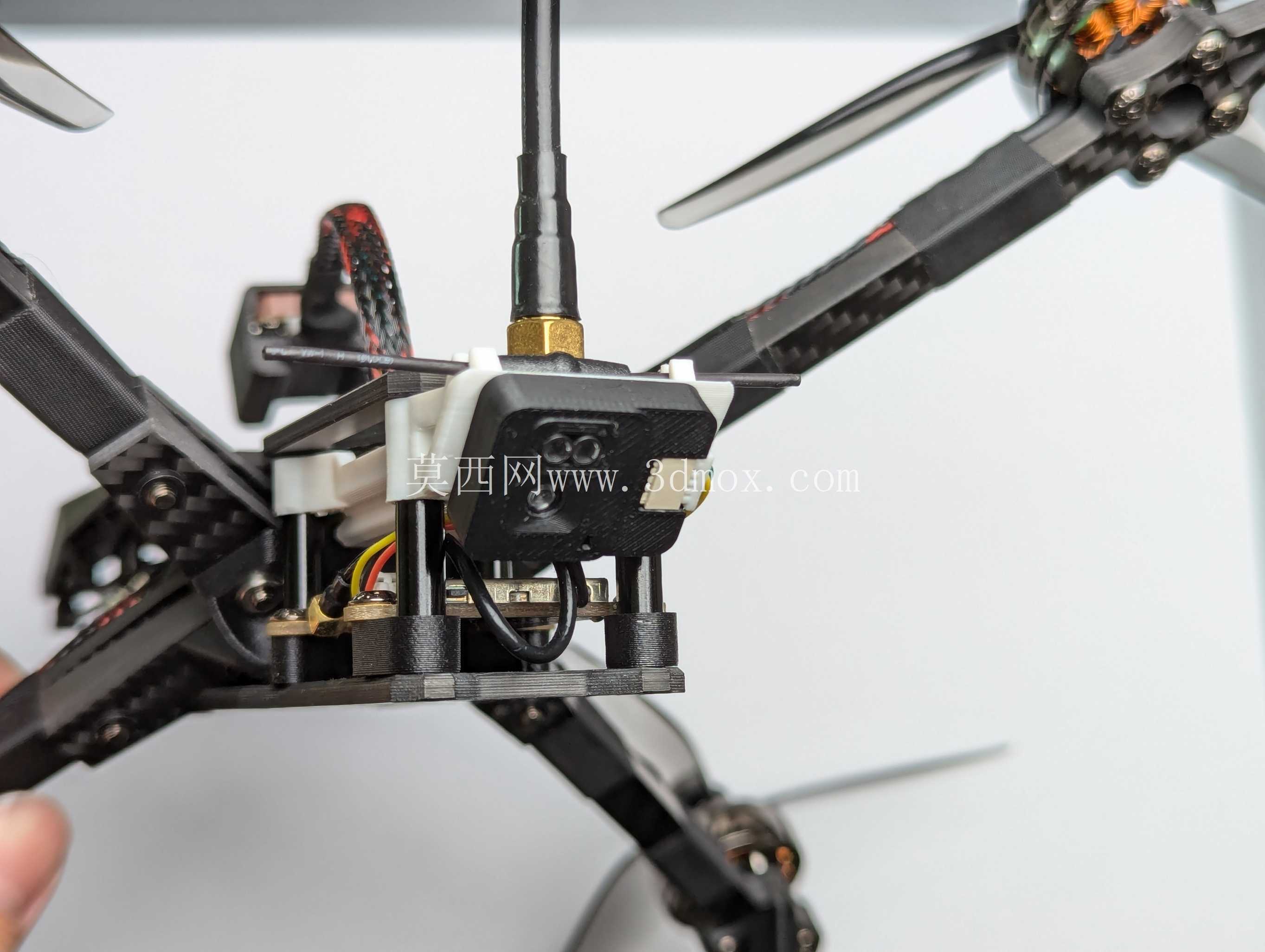

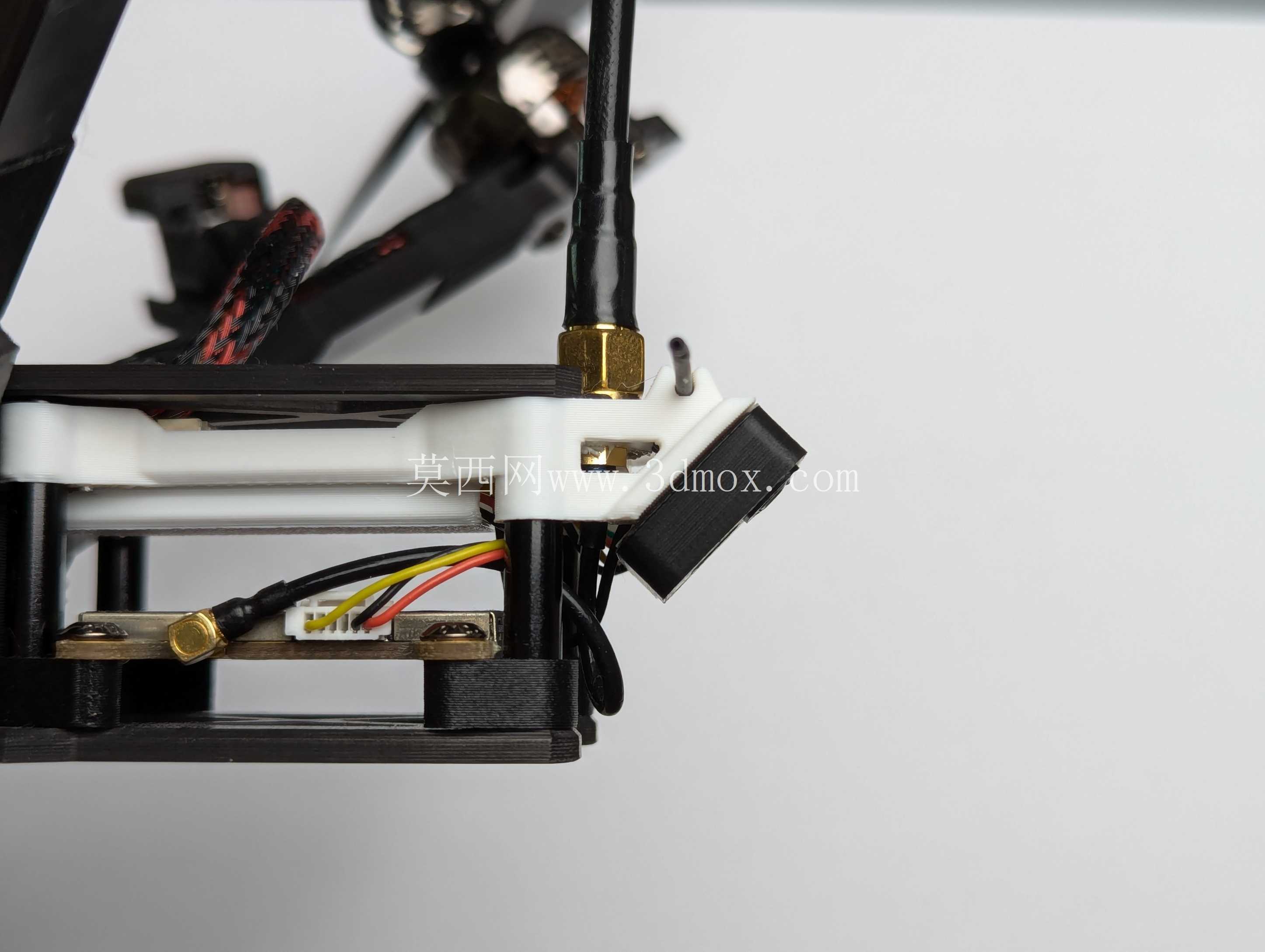

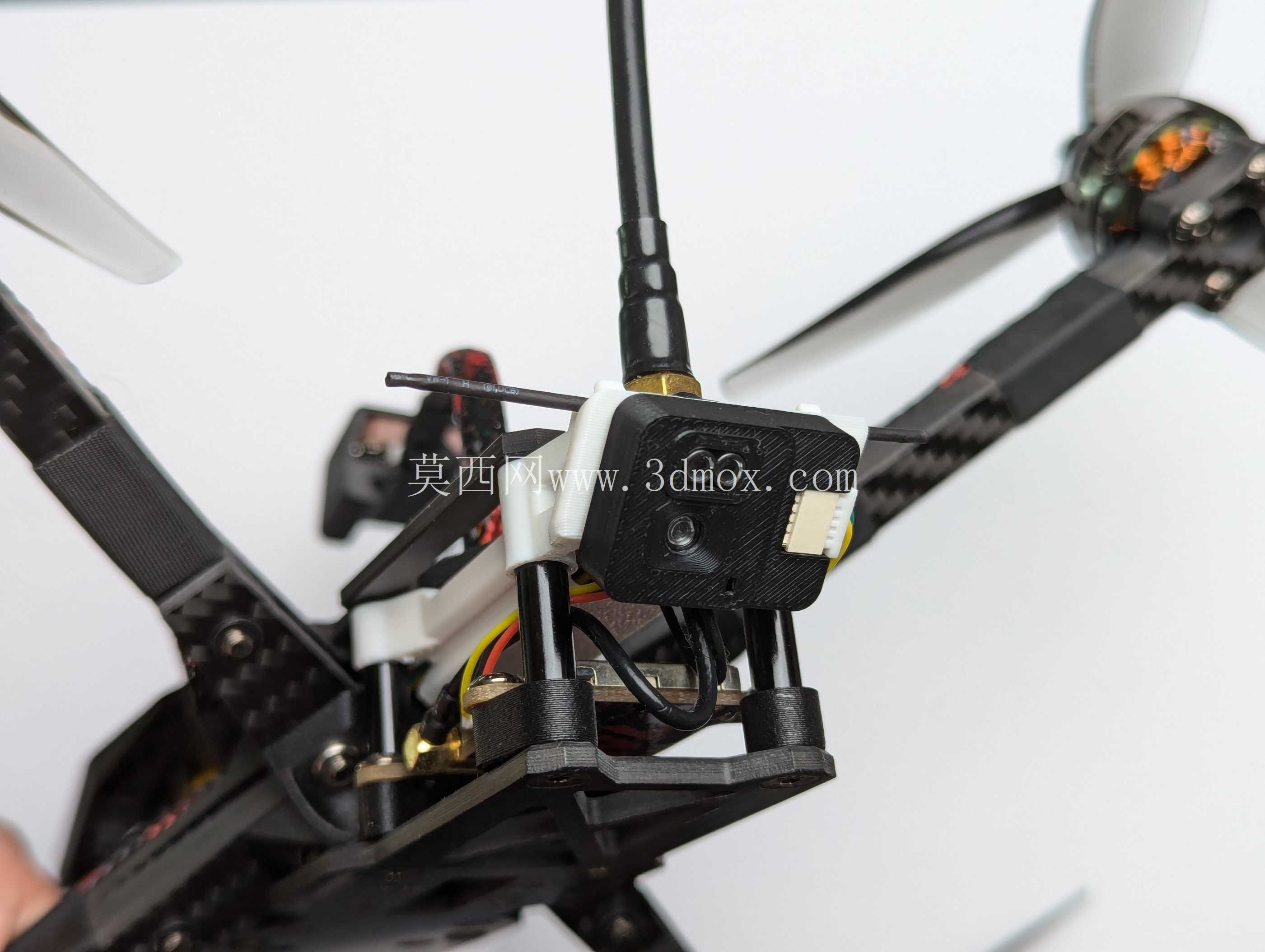

　　考虑到无人机飞行过程中会产生持续的高频振动，外壳在与机身安装的贴合面做了0.5mm深度的沉台设计，沉台尺寸匹配常用的2020mm、2525mm两种飞控安装孔距，安装时可以在沉台位置粘贴1mm厚的减震泡棉，既可以隔绝机身电机传递过来的振动，避免光流摄像头成像出现果冻效应影响位置解算精度，又能保证外壳安装后与机身贴合平整，不会出现安装倾斜导致光流视场与地面不垂直的问题。从安装边界尺寸来看，这款外壳整体外形控制在极小的尺寸范围内，不会在无人机底部占用过多安装空间，也不会突出机身过多导致起降时磕碰地面，外壳的边角位置全部做了R2的圆角处理，一方面可以减少飞行过程中的风阻，另一方面也能避免安装调试过程中尖锐边角划伤操作人员或损坏机身线材。

　　在实际功能适配层面，这款外壳完全兼容Ardupilot、PX4、INAV等主流开源飞控系统对应的传感器安装尺寸，传感器装配完成后，光流视场角可以达到设计要求的42°，测距模组的发射角不会被外壳结构遮挡，能够保证在有效测距范围内的信号强度，不管是室内无GPS环境下的定点飞行，还是户外低空飞行时的高度保持，外壳结构都不会对传感器的正常工作造成任何干扰。针对不同的装机场景，外壳侧面还预留了细小的走线槽位，如果用户选择将连接线从侧面引出而非直接插接在接口上，可以将线材顺着走线槽固定，避免飞行过程中线材被气流吹动晃动遮挡光学窗口，同时也能让整机布线更加整洁，减少线材对飞控磁罗盘的干扰。在细节处理上，外壳内部对应电子元器件的位置都预留了足够的安全间隙，避免装配后壳体挤压元器件造成虚焊或损坏，所有的加强筋位置都做了圆角过渡，避免应力集中导致壳体在受冲击时出现开裂，整体结构完全围绕机载传感的实际使用需求设计，没有冗余的装饰性结构，每一处结构特征都服务于传感器的稳定工作与便捷安装。
