9比1减速齿轮箱配775直流电机结构

这套集成减速齿轮组的775电机动力单元，在小型移动机器人、桌面级原型设备、小型电动执行机构的开发场景中应用十分广泛，很多做竞赛机器人、小型自动化模组的工程师在选型时，都会优先考虑这类集成度高的减速动力方案，不用单独匹配电机与齿轮箱的安装接口，能省下不少结构适配的时间。从实际使用场景来看，这类9:1减速比的动力单元，输出转速适配多数小型移动平台的轮系驱动需求，既不会因为减速比过大导致行进速度过慢，也不会因为减速比不足出现输出扭矩不够、带载启动卡滞的问题，很多做小型履带式机器人底盘、AGV迷你导引车、桌面级机械臂关节驱动的项目里，都能看到同规格动力单元的应用。

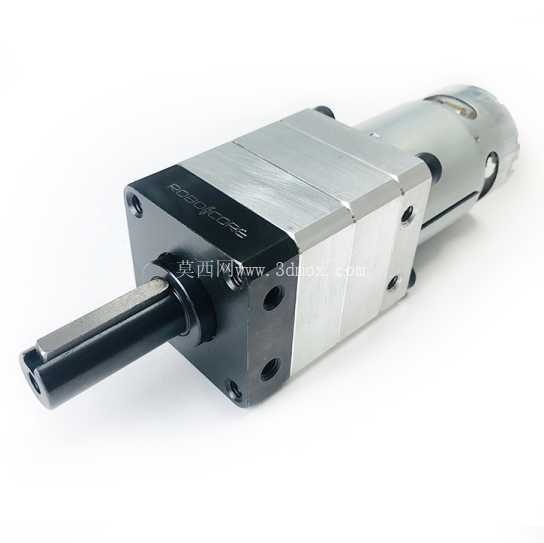

从功能特性上看，这套动力单元采用直齿行星齿轮组搭配775规格直流电机的组合，齿轮组采用金属材质加工，能承受持续运转下的扭矩载荷，不会像塑胶齿轮那样在频繁正反转、带载启动的工况下出现打齿磨损的问题。输出轴采用单出轴D型切边设计，装配轮组、联轴器的时候不需要额外做防转结构，靠D型面的配合就能传递足够的扭矩，避免轴与连接件之间出现打滑空转的情况。电机本体的散热外壳采用金属拉伸工艺，表面带轴向散热槽，持续运转时能快速把电枢产生的热量散出去，避免长时间高负载下出现电机过热退磁的问题。

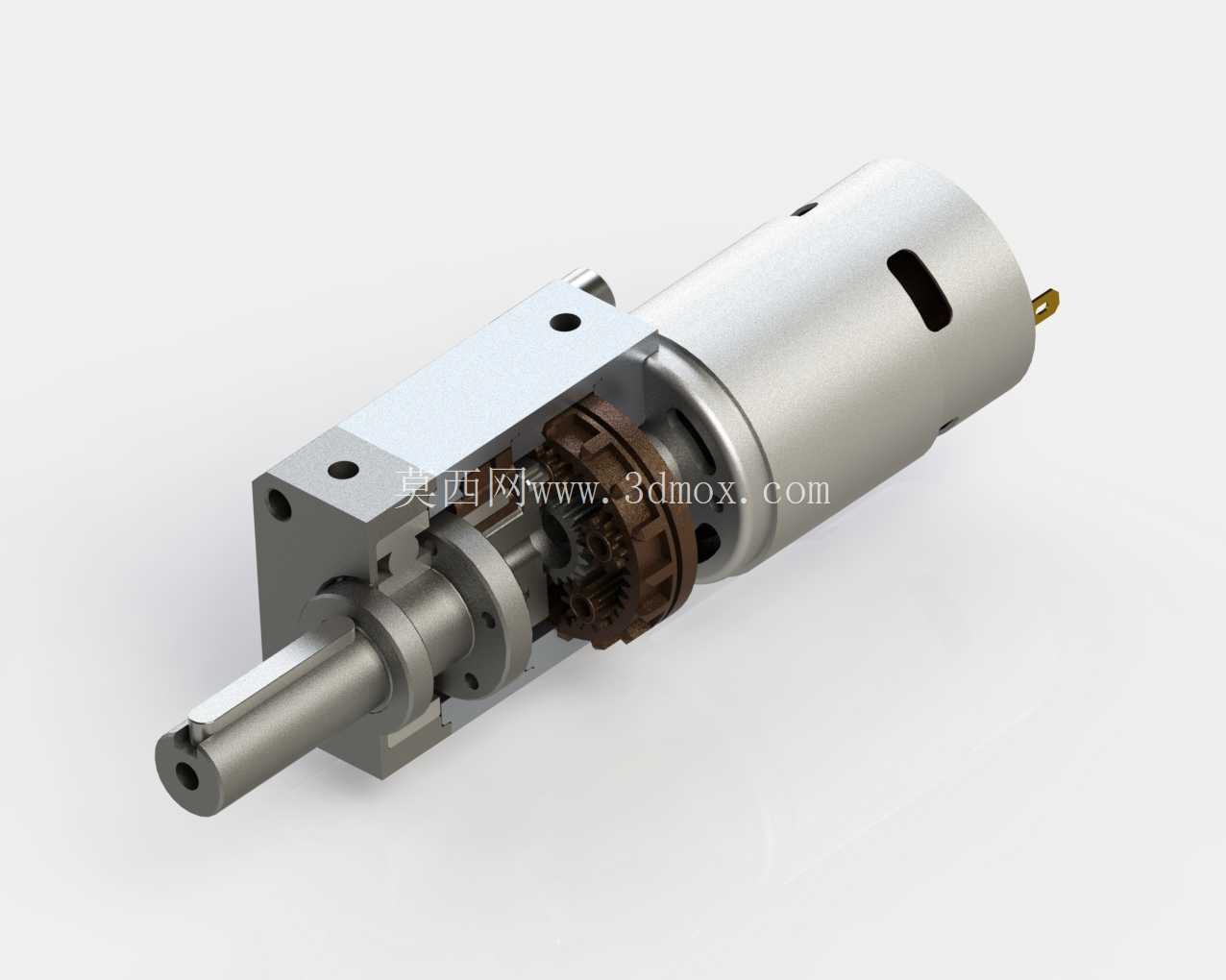

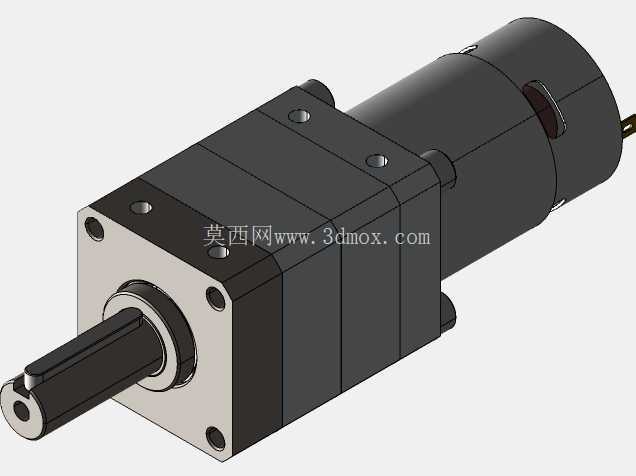

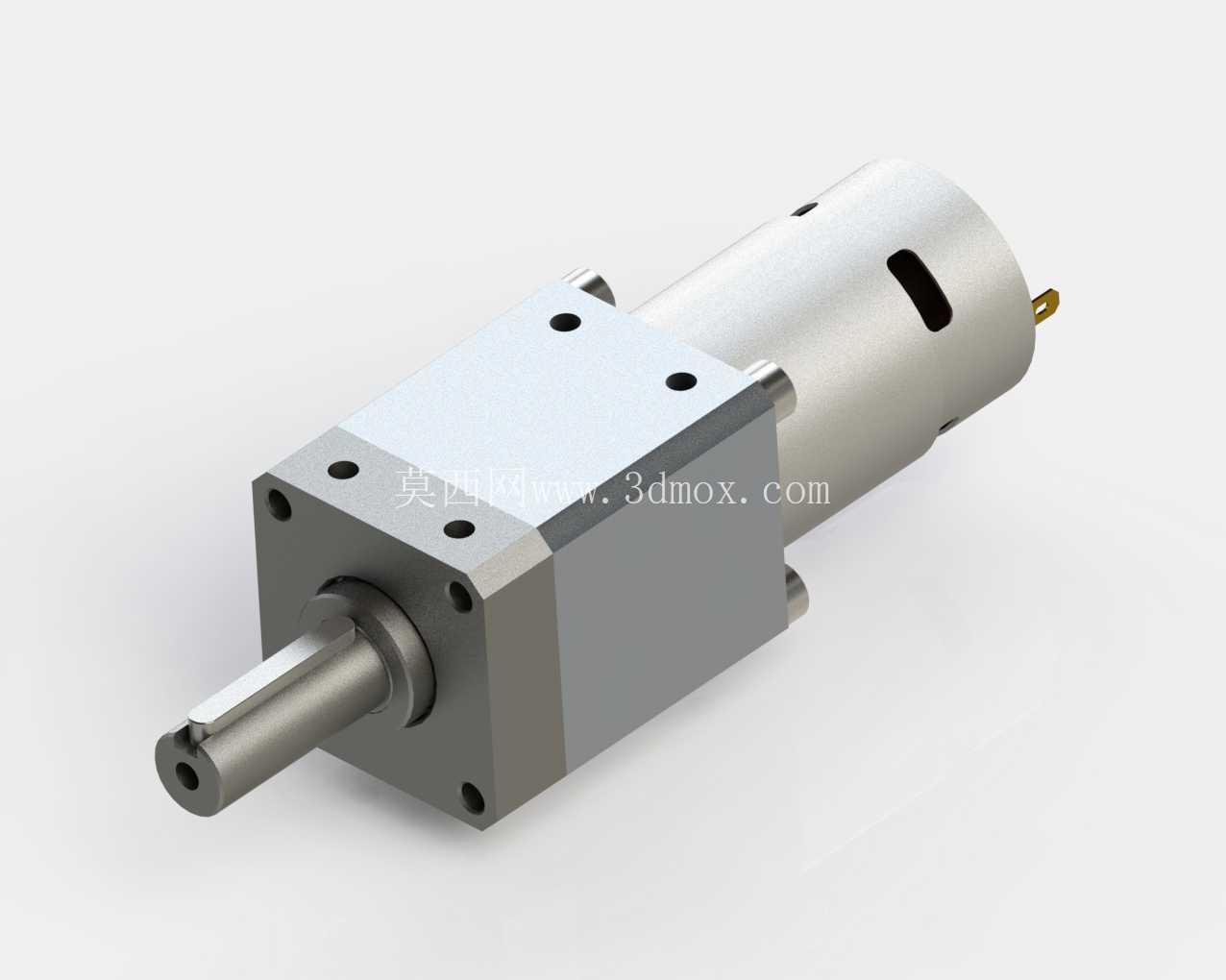

设计思路上，这套集成结构把齿轮箱的安装法兰与电机前端盖直接做了适配定位，齿轮箱输入端直接套在电机的输出轴上，不需要额外的联轴器连接，整体同轴度控制得更好，运转时的径向跳动更小，能有效降低高速运转下的振动和噪音。齿轮箱的外壳采用方形安装法兰设计，法兰面上预留了四个对称的安装通孔，不管是直接锁在设备的安装立板上，还是搭配L型固定支架安装，都能找到合适的固定点位，不需要额外做复杂的转接件。齿轮箱内部的齿轮系采用多级直齿传动，每一级齿轮都配有粉末冶金衬套，减少齿轮运转时的摩擦阻力，提升传动效率的同时也能延长齿轮组的使用寿命。

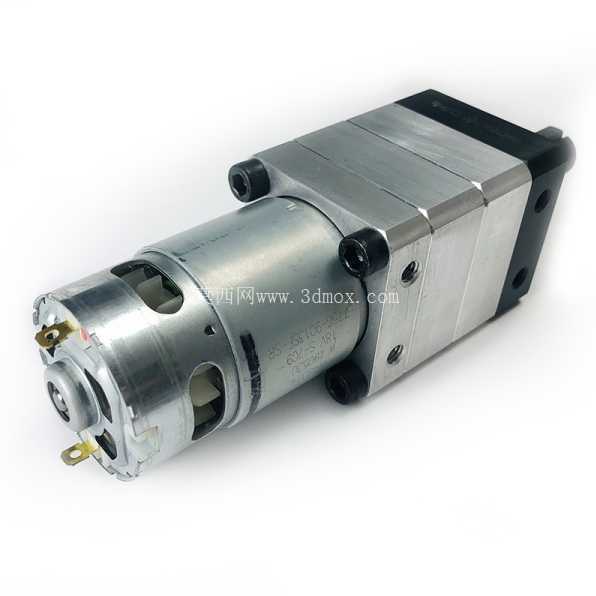

从安装边界尺寸来看，齿轮箱部分的方形法兰边长为36mm，法兰面到输出轴端面的长度为28mm，输出轴直径为6mm，轴伸长度为18mm，D型切边的平面距轴中心距离为5mm，安装孔的孔距为28mm，通孔直径为3.2mm，适配M3规格的安装螺丝。电机部分的外径为36mm，电机本体长度（不含输出轴与尾部电极）为57mm，尾部电极采用插片式接线端子，接线时不需要焊接，直接插装对应的接插件就能完成接线，方便后期维护更换。整体组装完成后的总长度为102mm，最大外径不超过36mm，在小型设备的内部布局中不会占用过多的安装空间，能给其他结构件留出足够的布置余量。

在实际选型装配的时候需要注意，这类减速电机的输出轴能承受的径向载荷有一定上限，不适合直接挂载径向受力过大的负载，如果是用来驱动轮系，最好搭配轴承座做辅助支撑，避免轴承受过大径向力导致弯曲变形，或者齿轮箱内部的齿轮出现偏磨。齿轮箱内部出厂时已经预涂了润滑脂，日常使用不需要频繁拆开维护，如果是在高粉尘、高湿度的工况下使用，可以在输出轴位置加装一个小型油封，避免外界的粉尘、水汽进入齿轮箱内部，导致润滑脂变质、齿轮锈蚀。电机的供电电压适配12V-18V的直流供电，在12V供电下空载输出转速大概在1300rpm左右，额定扭矩能达到0.8N·m，足够驱动1-2kg的移动平台完成行进、转向动作，也能驱动小型传送带模组、小型升降机构完成往复动作。

很多刚接触小型设备开发的工程师在选这类减速电机的时候，容易忽略安装法兰的定位精度问题，这套结构的齿轮箱法兰与电机的配合面做了止口定位，装配的时候只要把止口对准，就能保证齿轮箱与电机的同轴度，不会出现因为装配偏心导致的齿轮啮合异响、运转阻力过大的问题。输出轴的轴向窜动控制在0.2mm以内，在做精密传动的场景下，也能满足基本的传动精度要求，不会因为轴向窜动过大导致定位不准。
