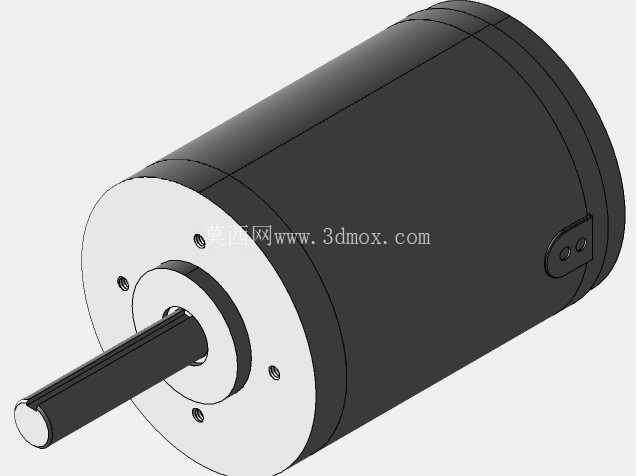

AmpFlow E30-150有刷直流电机三维结构

　　这款有刷直流电机的三维建模，完全参照官方公开的尺寸参数完成，建模过程中优先考虑了结构设计从业者选型、装配校核的实际需求，所有安装配合面、外接接口的尺寸都做了精准还原，没有做不必要的外观简化，能直接导入各类设备的总装文件中做干涉检查、布局排布使用。从实际应用场景来看，这类中功率有刷直流电机常被用在小型移动机器人底盘驱动、工业输送线的辅助动力单元、小型自动化设备的执行端动力源，还有部分教学实验平台的动力模块上，相比无刷电机，它的驱动电路简单，扭矩输出特性偏硬，低速段的动力响应直接，不需要复杂的控制算法就能实现稳定的转速调节，很适合对成本控制敏感、控制逻辑简单的动力场景。

　　建模时首先确定的是输出轴的配合尺寸，轴径、轴伸长度、键槽规格都严格对应标准安装尺寸，前端盖的安装孔采用圆周均布的设计，孔位的节圆直径、安装孔的通孔尺寸都做了精确约束，能直接和标准的电机安装法兰、设备安装板做配合，不需要二次调整尺寸。电机的主体外壳采用圆柱式结构，外壳表面做了光滑的圆柱面约束，建模时保留了外壳上的接线盒安装位，接线盒的位置在电机筒体侧方，出线方向的空间预留也做了还原，方便设计人员在做整机布线时提前规划线缆的走线路径，避免出现线缆和周边结构件干涉的问题。后端盖的结构和前端盖做了同轴度约束，保证整个电机的筒体部分同轴度符合装配要求，端盖上的固定螺丝孔位也和筒体的安装止口做了对应，还原了实际产品的装配逻辑。从安装边界来看，电机的总长度、最大外径都做了1:1的还原，设计人员在做设备布局时，可以直接将模型放入装配空间，核对电机和周边传动部件、机架结构的间隙，不需要再额外核对二维样本的尺寸参数，能大幅减少前期选型布局的工作量。在功能特性的还原上，建模时特意区分了定子筒体、前后端盖、输出轴、接线座这些独立的结构部件，每个部件都保留了独立的建模特征，方便设计人员根据需要做拆分，或者对局部安装结构做二次修改，比如需要加装编码器、刹车模块的时候，可以直接在后端盖的安装面上做特征添加，不需要从零开始绘制电机的基础结构。

　　这类有刷直流电机的输出轴采用带扁位的设计，建模时也还原了轴端的扁位结构，方便和联轴器、同步带轮、驱动轮这类传动件做周向固定，避免传动过程中出现打滑的问题。前端盖的止口尺寸也做了精准还原，在和设备安装板配合时，止口可以实现快速定位，保证电机输出轴和传动部件的同轴度，减少装配时的调整工作量。实际选型使用时，这类电机的安装方式比较灵活，既可以通过前端盖的法兰做端面安装，也可以通过筒体上的附加安装座做卧式固定，建模时也保留了筒体侧方的安装耳结构，安装耳上的固定孔尺寸、位置都和实物一致，方便设计人员根据设备的安装空间选择合适的固定方式。

　　建模过程中没有添加多余的外观装饰特征，所有结构都以实际可测量的尺寸为依据，比如端盖上的固定螺丝沉孔深度、输出轴的台阶尺寸、接线盒的内腔空间，都按照实际产品的结构做了还原，甚至端盖上的密封槽位置也做了预留，方便有密封需求的设计场景直接参考结构。对于做非标设备设计的人员来说，这个模型可以直接用来做整机的动力匹配校核，比如核对电机输出轴和减速机的配合尺寸，计算电机安装后和设备外壳的安全间隙，提前规划电机的散热空间，因为这类有刷电机在持续大负载运行时会有一定的发热量，建模时还原的筒体外径尺寸，可以帮助设计人员核算周边需要预留的散热空间，避免电机因为周边结构过于紧凑导致散热不良。另外，在做移动机器人设计时，这个电机的模型可以直接和轮组、悬挂结构做装配，提前模拟车轮转动时电机和车架、悬挂摆臂的运动干涉情况，减少后期样机制作时的结构修改次数。整个模型的建模逻辑遵循机械设计的实际装配顺序，从输出轴的回转中心开始做基准，依次叠加前端盖、定子筒体、后端盖、接线座这些部件，每个部件的配合关系都和实际装配一致，没有出现特征错位、配合面干涉的问题，导入三维软件后可以直接做剖切、测量、装配约束等操作，不需要做额外的模型修复。
