防疫通道喷雾消杀舱整体结构设计

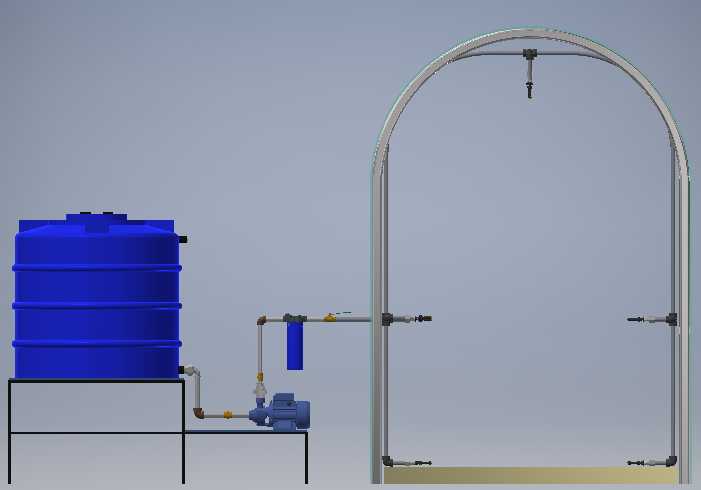

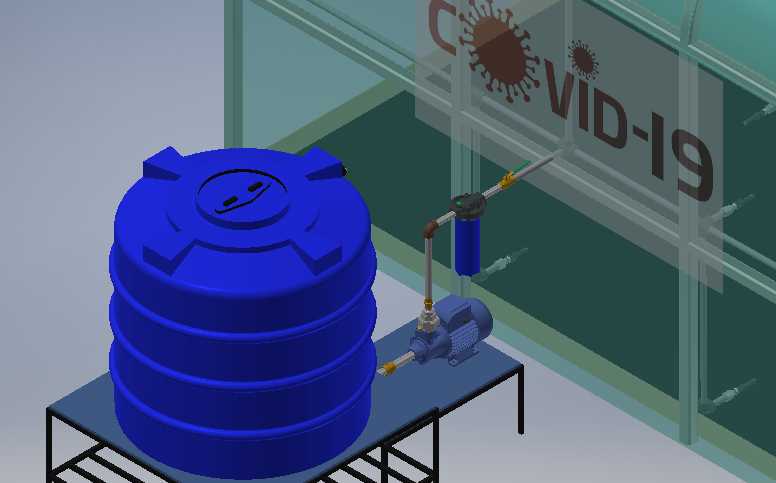

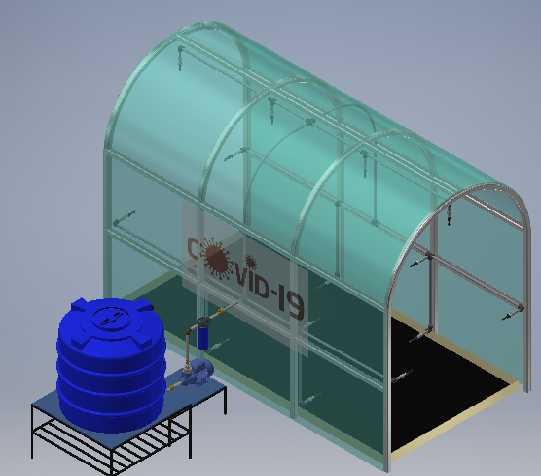

本作品采用Autodesk Inventor完成全参数化三维建模，整体围绕人员通行防疫消杀的核心需求展开设计，首先完成整体空间框架的搭建，采用拱形顶的舱体结构，相比平顶结构具备更好的结构稳定性，同时可避免顶部积液积灰，舱体围护结构采用半透明可视化材质，在渲染阶段调整了材质的透光率与雾面参数，既保证外部可观察舱内消杀状态，也避免内部结构完全外露影响观感，同时半透明材质可直观展示舱内布设的喷雾管路系统。舱体内部沿通行方向两侧及顶部均匀布设雾化喷嘴，管路采用硬质管材搭配快接接头设计，建模时逐一还原了管路固定卡扣、喷嘴安装座的细节结构，保证喷嘴角度可调整，能够覆盖通行人员的全身区域，实现无死角消杀。舱体外部配套设置储液与动力单元，蓝色大容量储液桶放置在金属型材焊接的支架工作台上，储液桶下方连接管路与雾化增压泵，建模时还原了储液桶的顶部加液口、侧面液位标识结构，以及增压泵的泵体、连接管路、阀门开关的细节，动力单元可将消毒药液加压后输送至舱内所有喷嘴，实现微米级雾化喷出。在材质渲染环节，舱体框架赋予哑光金属材质，还原铝合金型材的磨砂质感，储液桶赋予耐酸碱蓝色塑料材质，调整了材质的反光度与粗糙度，还原工业塑料桶的真实质感，地面部分赋予防滑地垫材质，表面做细微凹凸纹理处理，避免通行人员滑倒，工作台支架赋予黑色方通焊接金属材质，还原焊接机架的厚重质感。设计过程中充分考虑实际使用的合理性，舱体入口做无门槛设计方便人员进出，整体尺寸适配单人单次通行，避免消杀过程中人员拥挤，管路布局沿舱体框架走线，无外露杂乱管线，既保证外观整洁也避免管路被过往人员剐蹭损坏，储液单元与舱体分体式设计，方便后续添加消毒药液、检修维护动力部件，整体模型装配关系完整，所有部件无干涉，可直接用于后续工程出图、样机生产参考，渲染输出的效果图清晰展示了设备的整体外观与核心结构组成，直观呈现设备的功能逻辑与使用场景。
