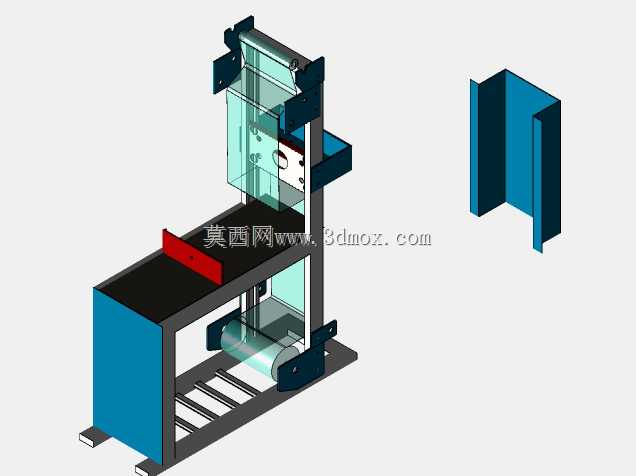

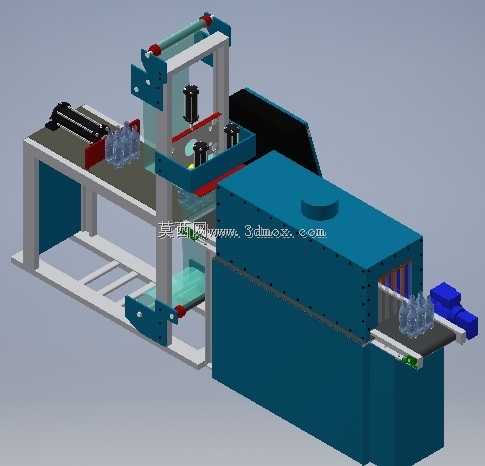

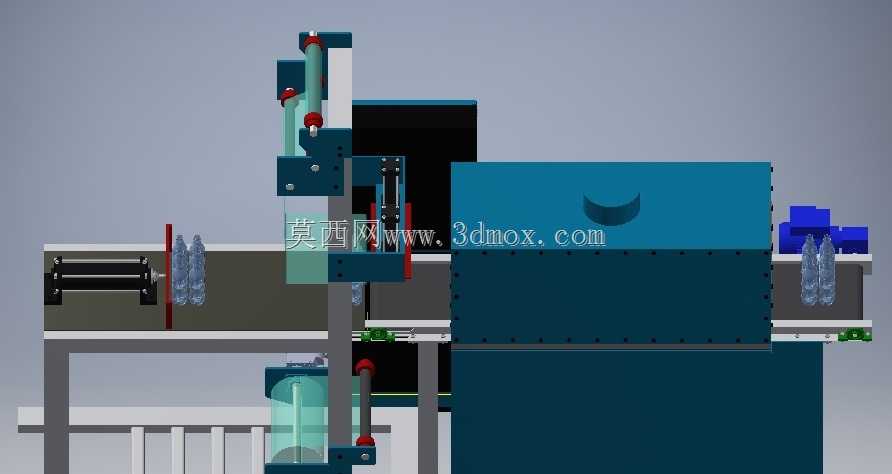

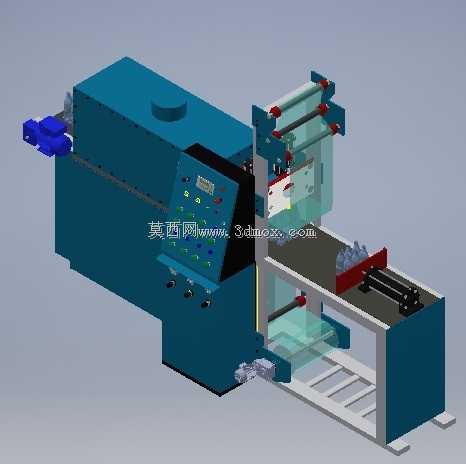

带热收缩通道的气动式瓶装包装设备

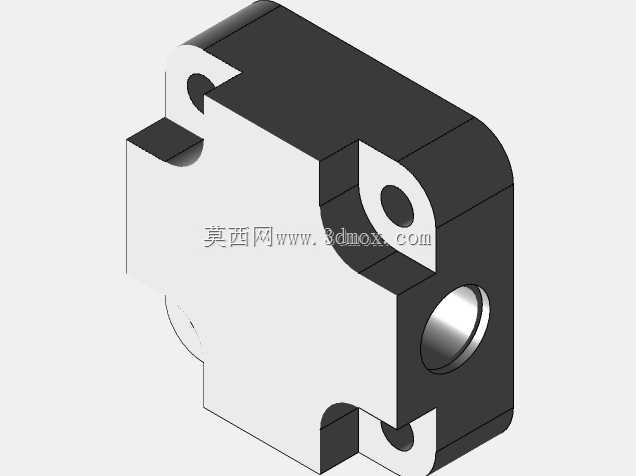

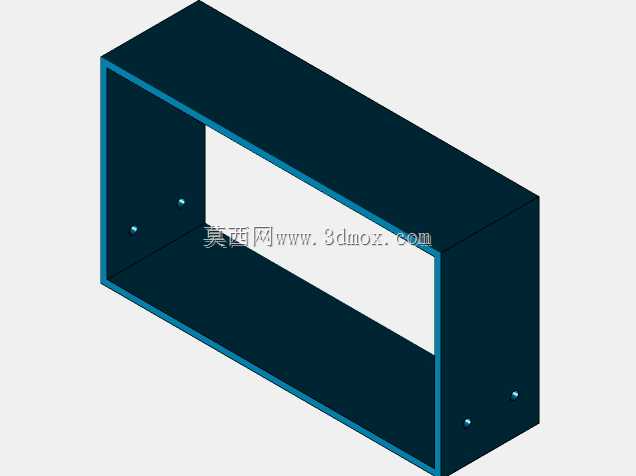

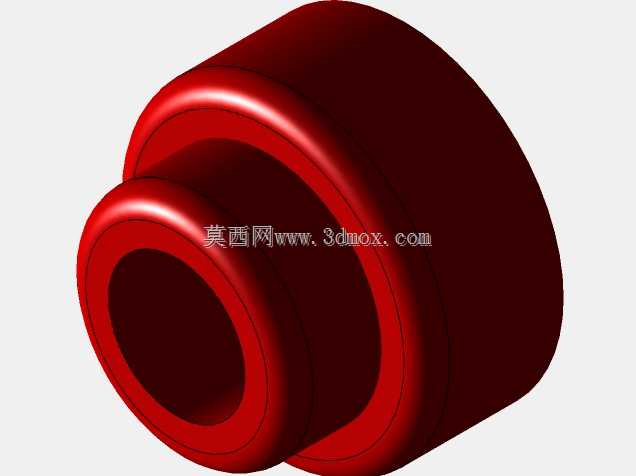

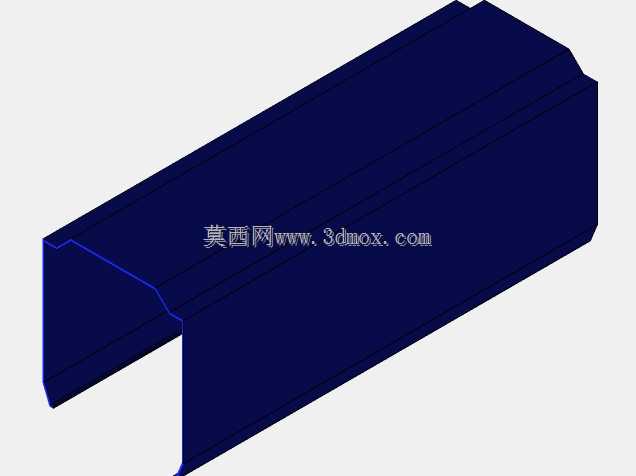

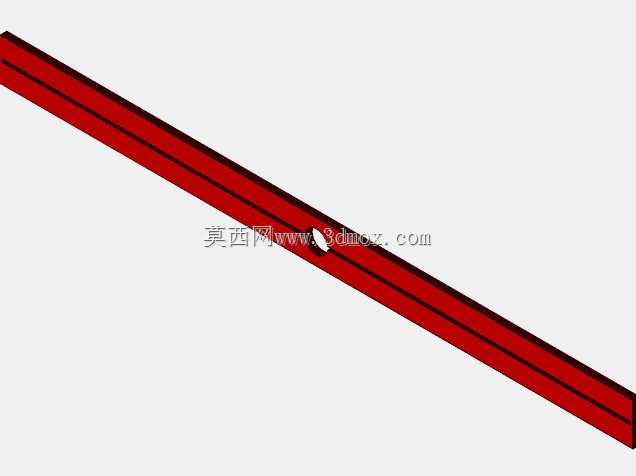

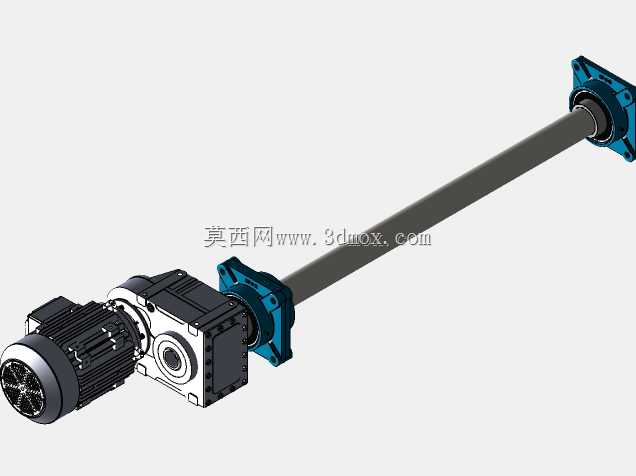

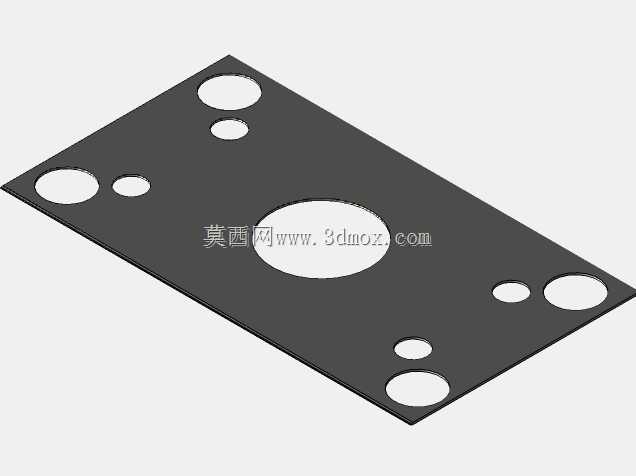

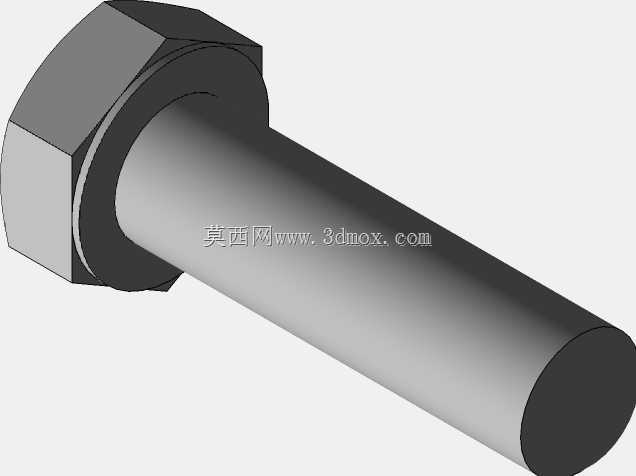

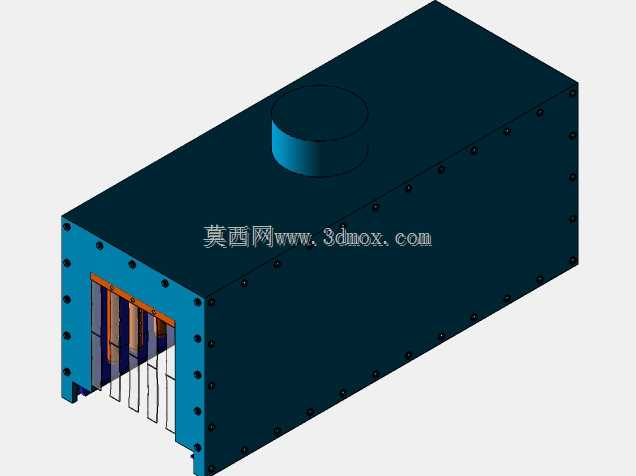

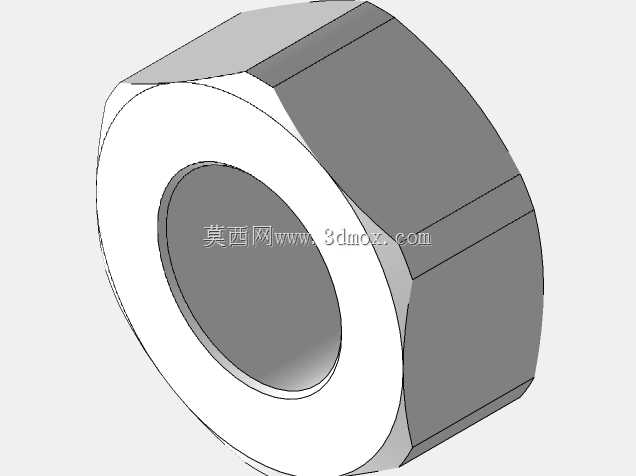

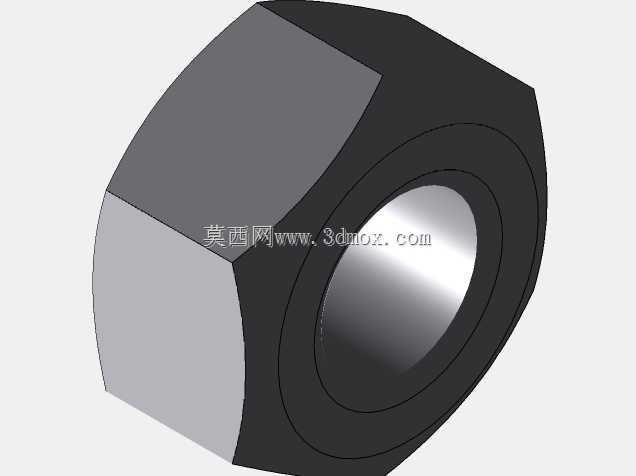

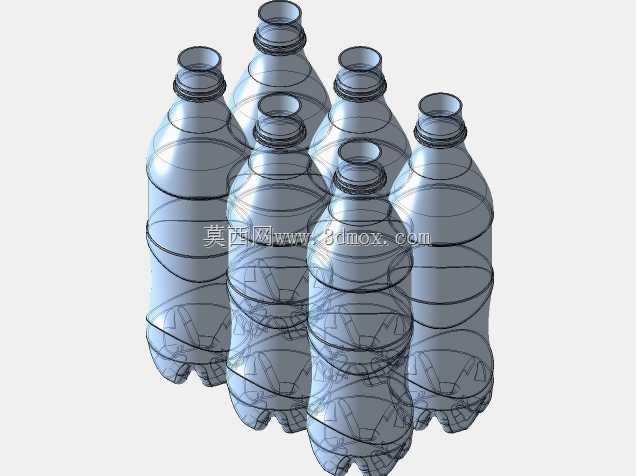

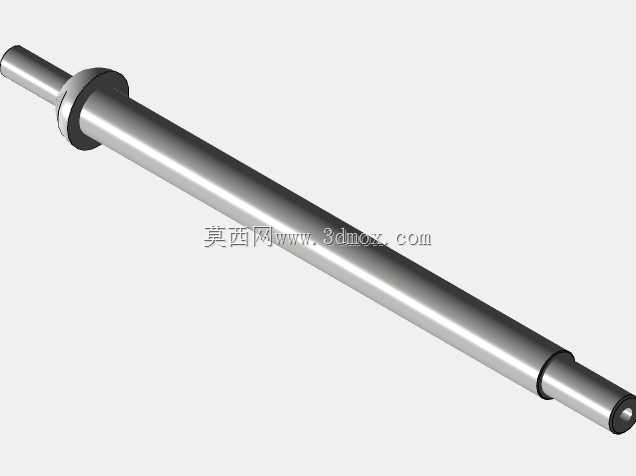

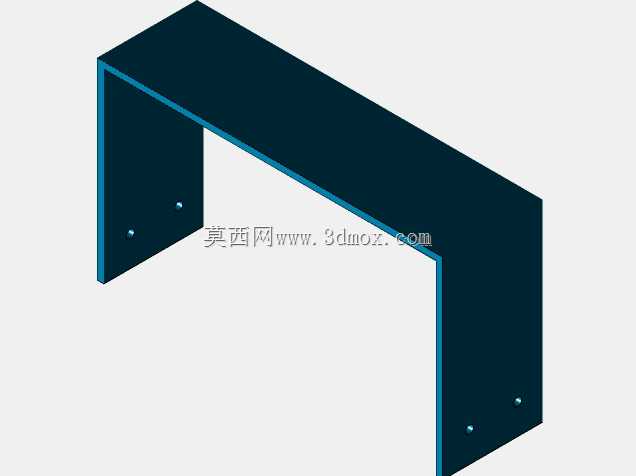

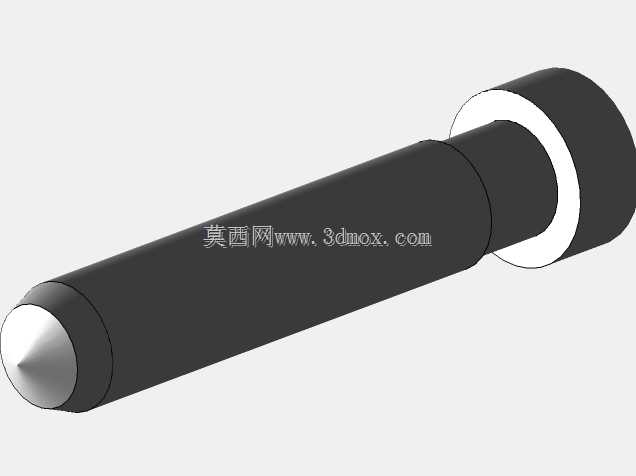

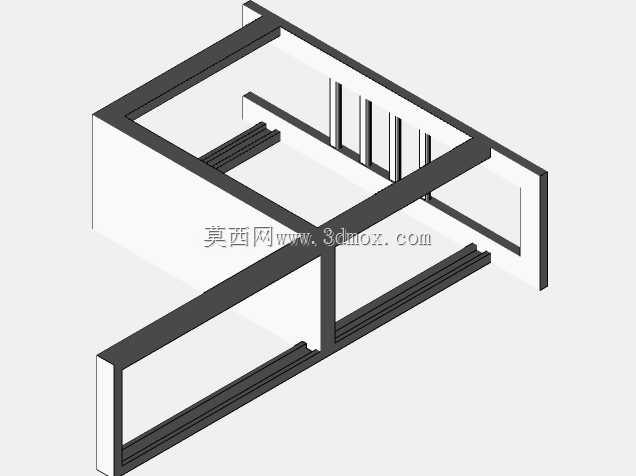

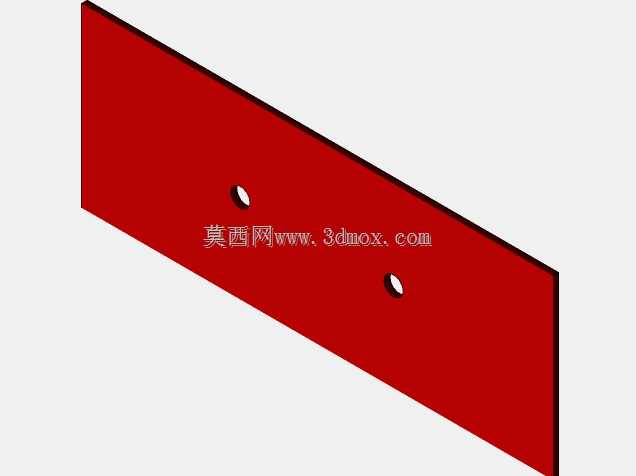

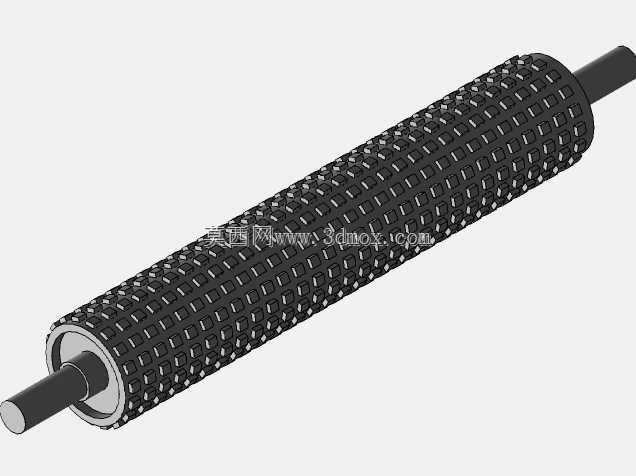

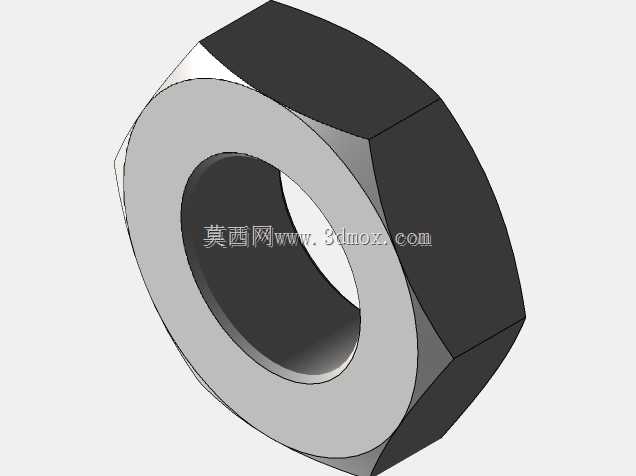

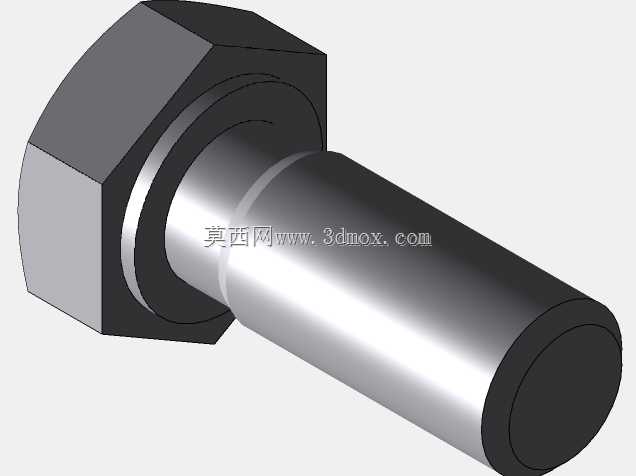

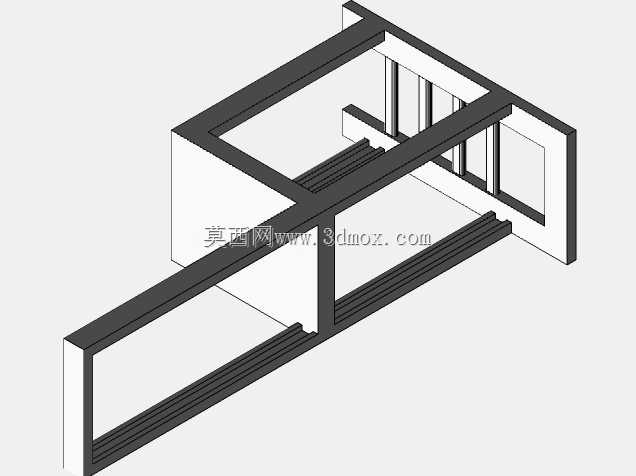

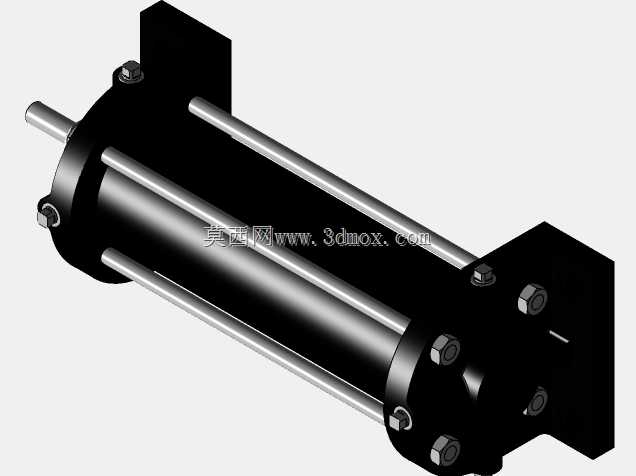

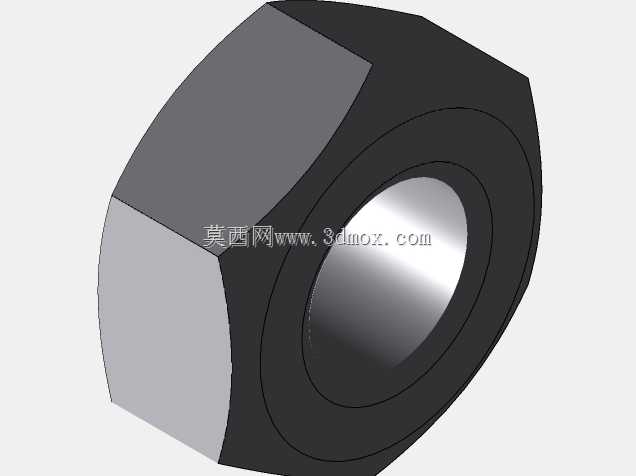

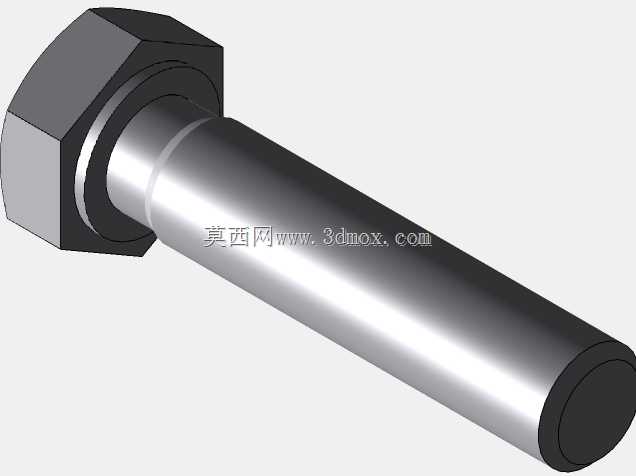

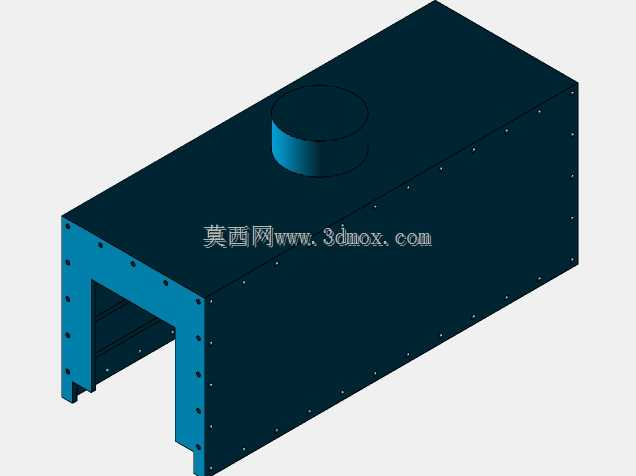

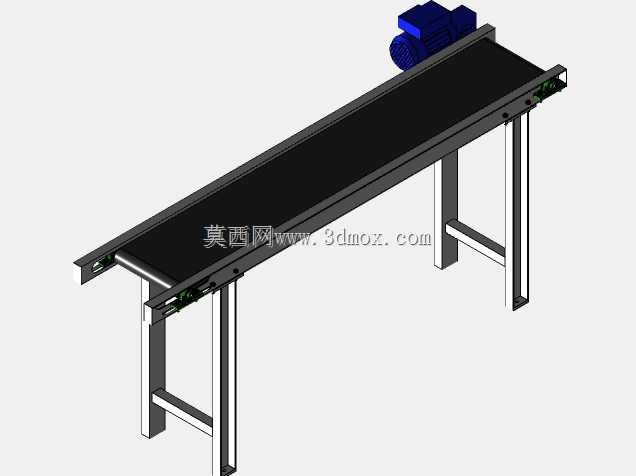

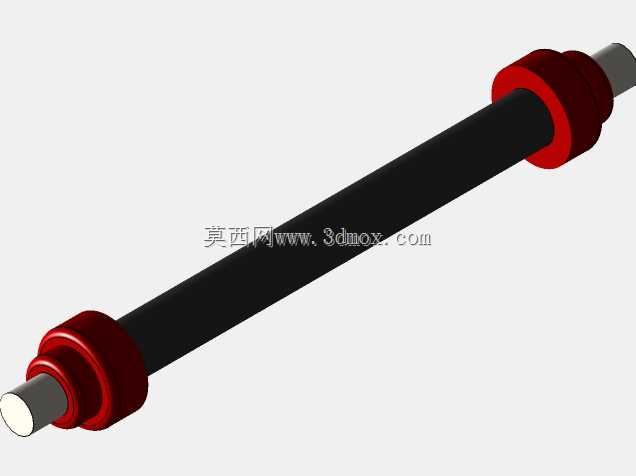

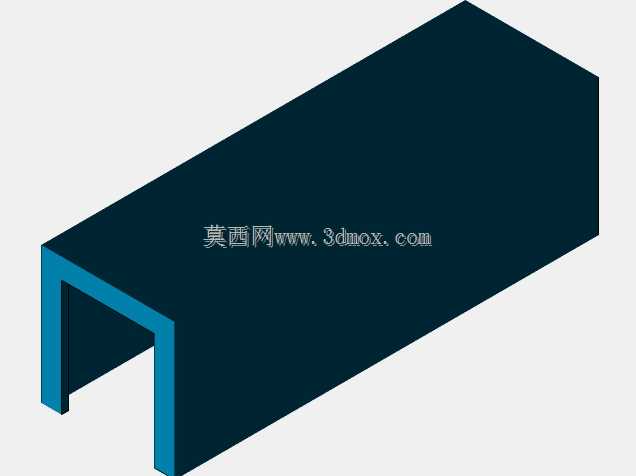

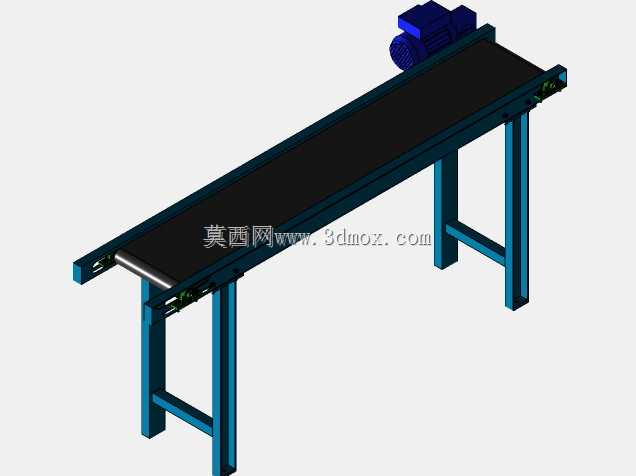

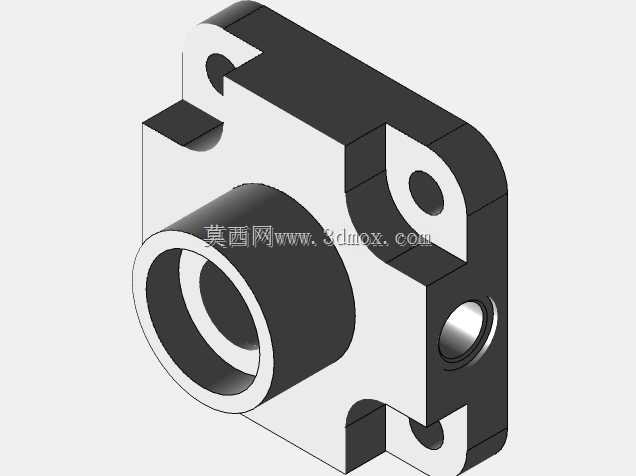

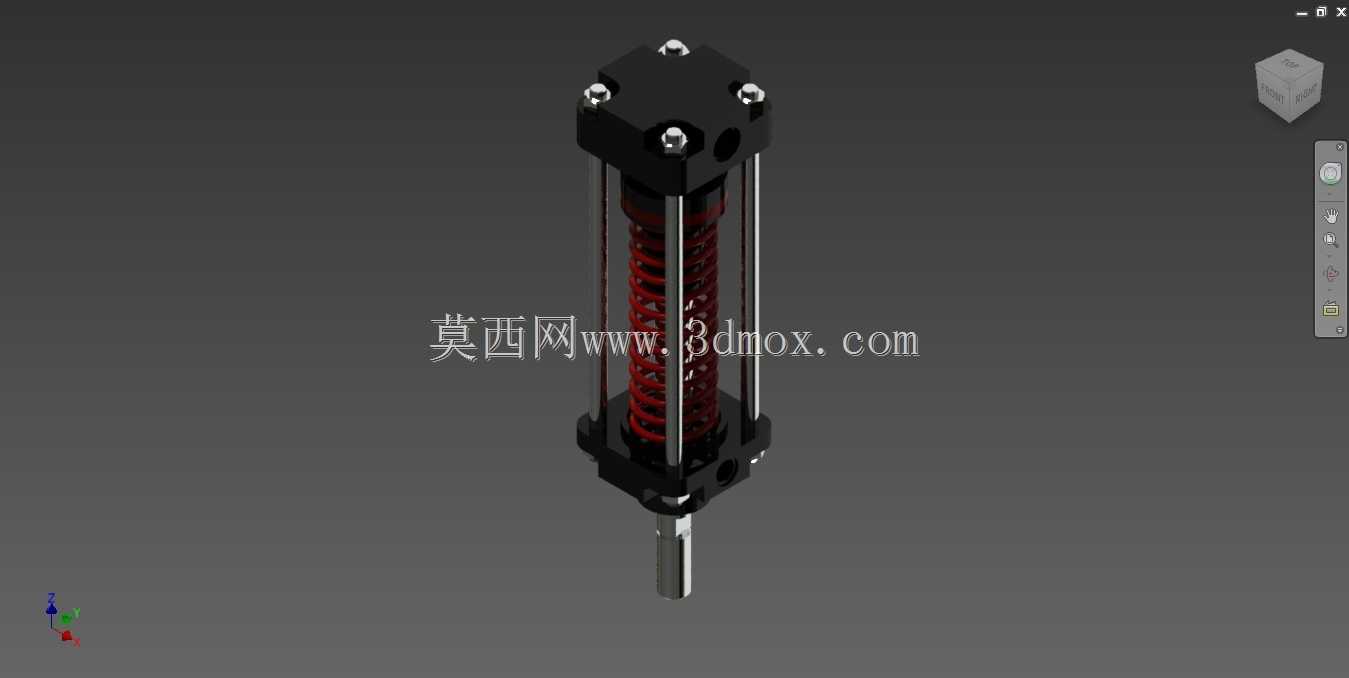

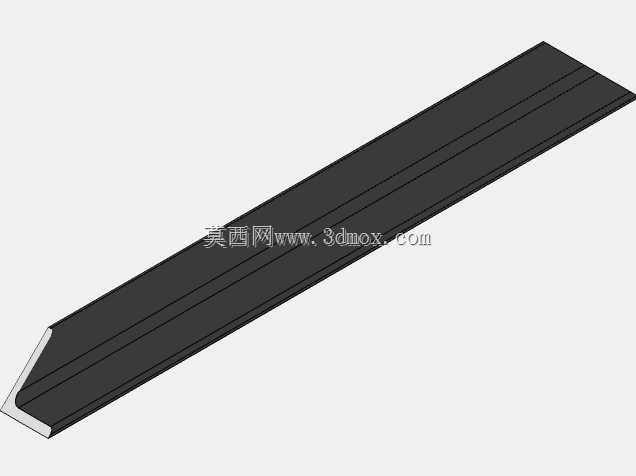

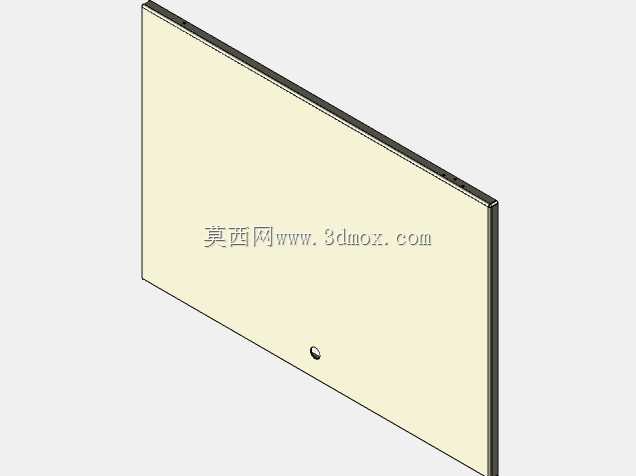

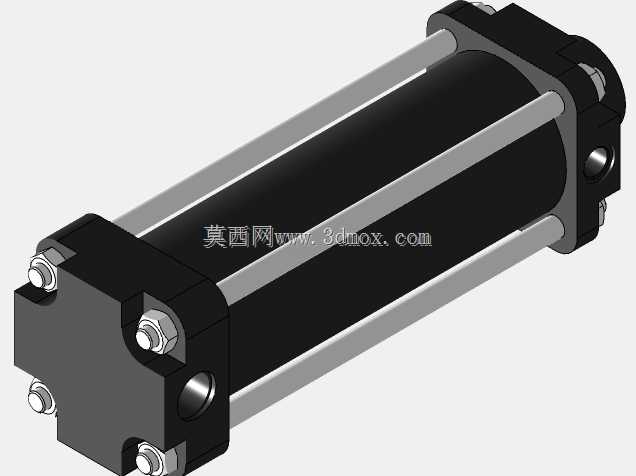

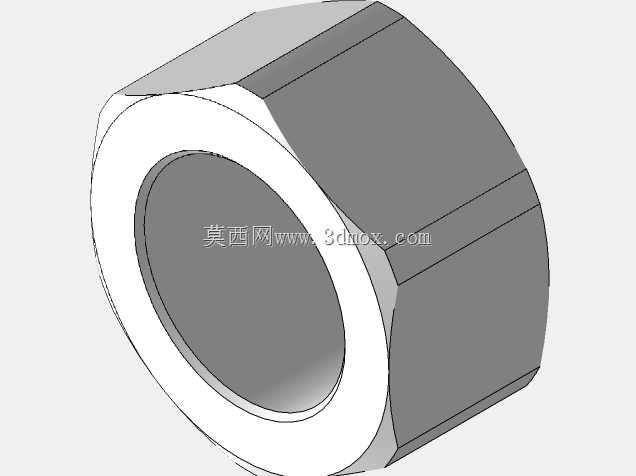

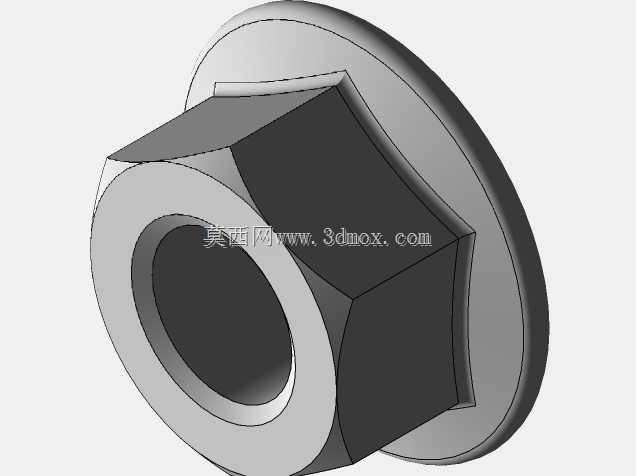

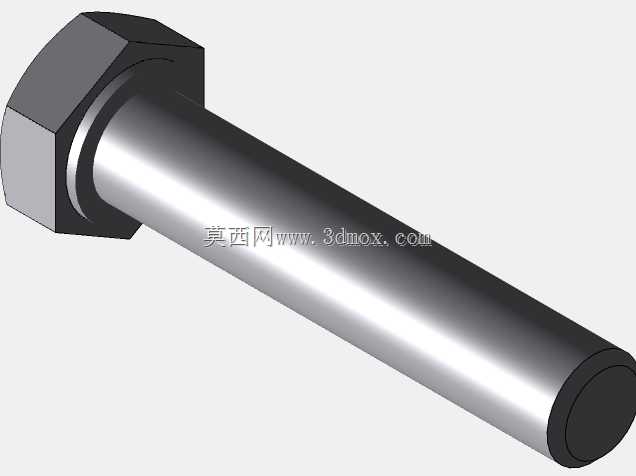

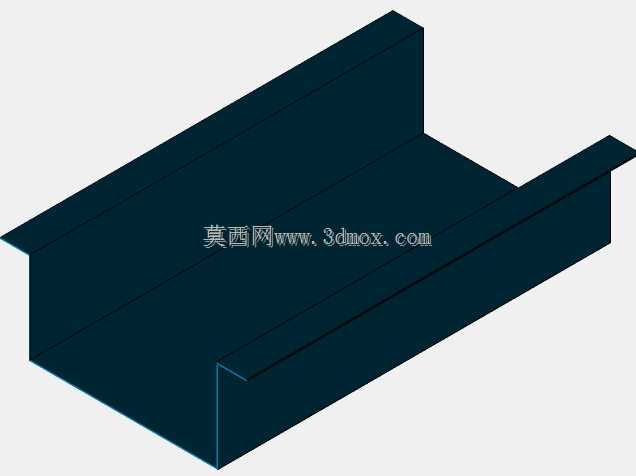

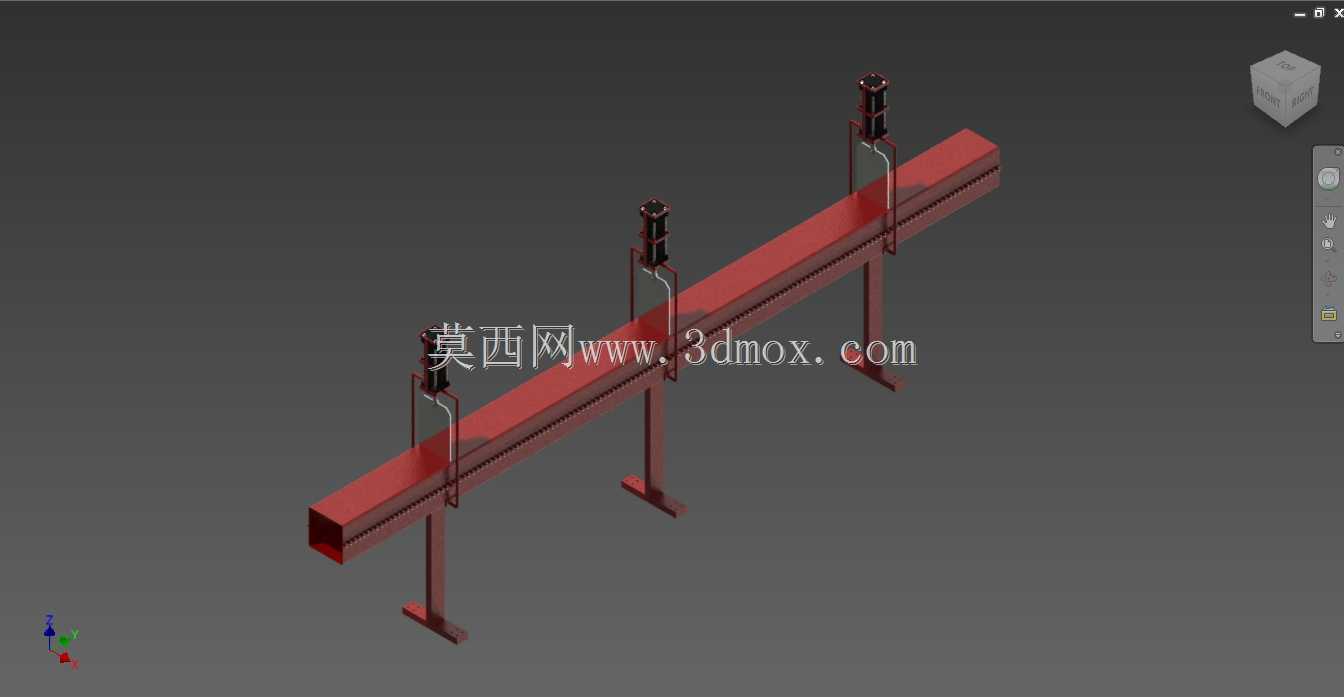

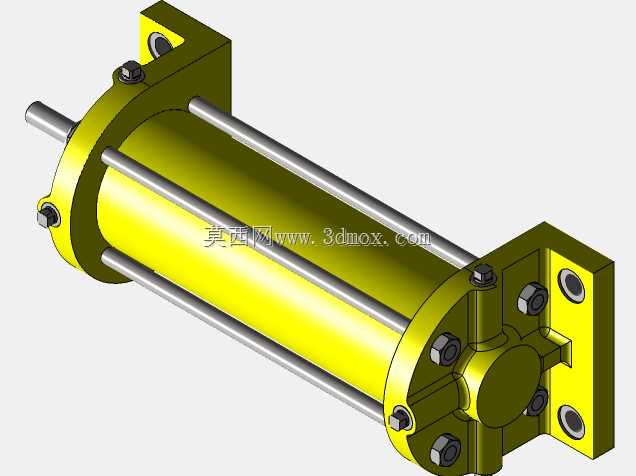

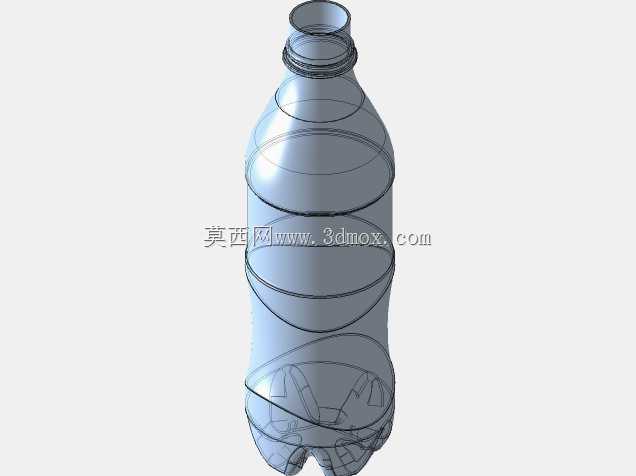

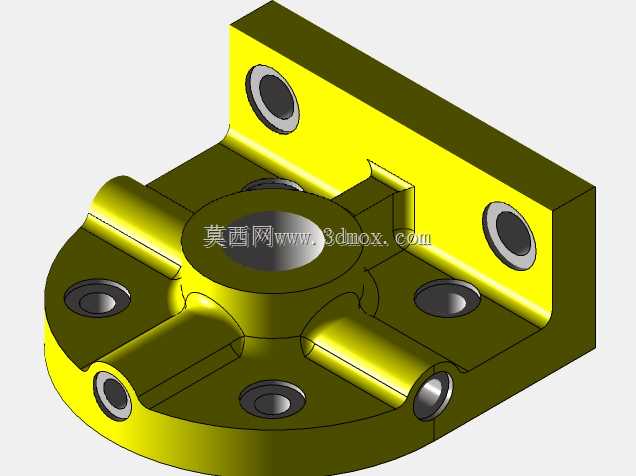

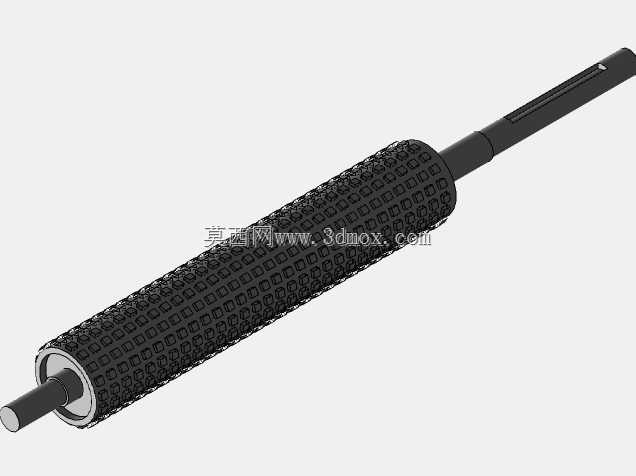

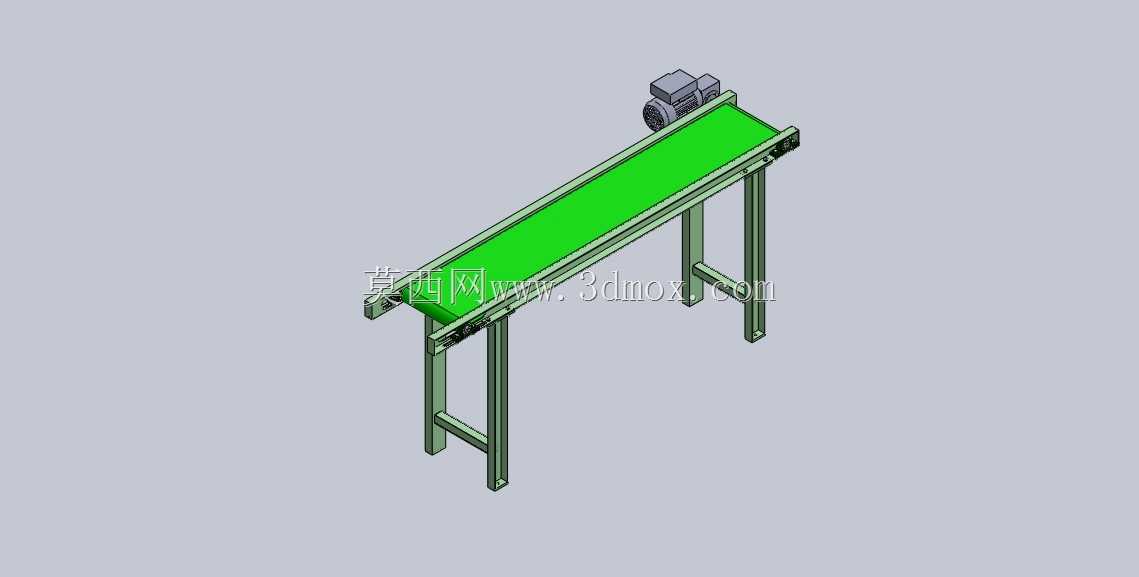

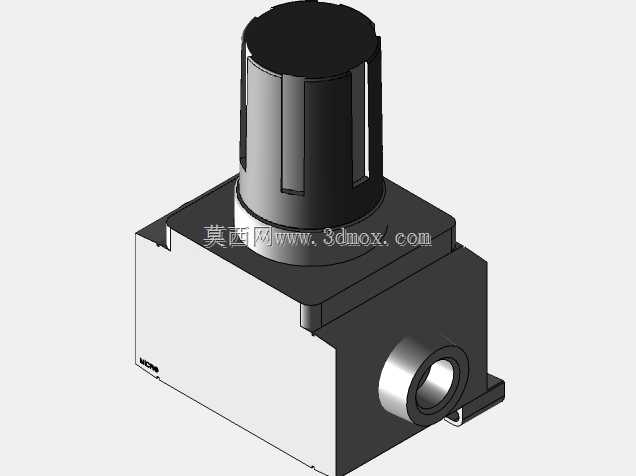

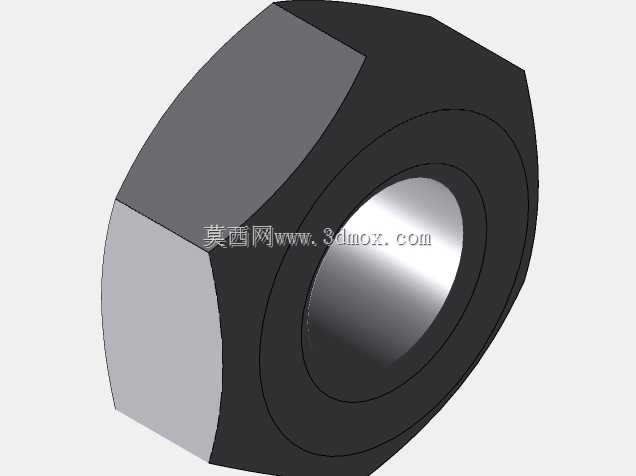

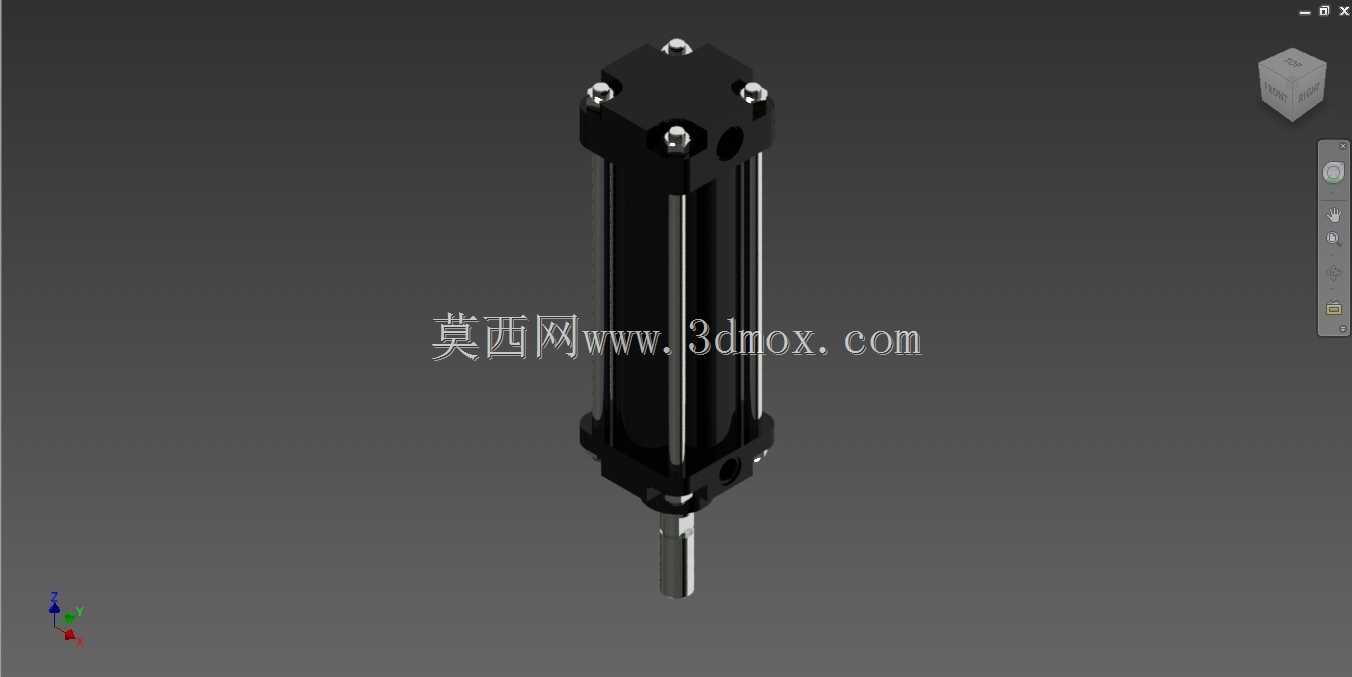

瓶装包装产线最容易被忽略的隐患，是热缩通道和输送段的同轴度偏差——空瓶在进入热缩工位前哪怕只有1.2mm的偏移，裹膜后就会出现边角褶皱、封边错位，高速运行时还会蹭到通道内壁刮花瓶身。这套结构在输送辊的侧边做了可调式导向挡条，挡条和机架的连接用了腰型孔，现场调试时不用拆换整段导轨，松开锁紧螺母就能顺着孔位微调挡条间距，适配不同直径的PET瓶、玻璃瓶，不用额外备多套导向配件。气动执行组件的安装座特意留了0.8mm的公差补偿间隙，推瓶杆往复运动时，就算气缸长期运行出现轻微的活塞杆磨损偏移，也不会出现卡滞、撞瓶的问题，比刚性硬连接的结构少了近六成的停机调试概率。热缩通道的外壳做了双层折弯结构，中间留了空气隔热层，不用额外贴保温棉就能把外壁温度控制在安全范围，车间操作人员误碰也不会烫伤，通道内部的导风板角度是顺着瓶身输送方向倾斜的，热风循环时不会直吹瓶身导致标签变形，裹出来的膜面平整没有鼓包。输送线的驱动辊和张紧辊做了错位排布，皮带运行时的跳动量控制在0.3mm以内，瓶身站立输送时不会晃倒，哪怕是底部直径只有40mm的小容量药瓶，也能平稳通过各个工位。机架底部的可调脚杯支撑范围有20mm，地面不平整时不用垫垫片，旋转脚杯就能把整个台面调至水平，避免输送皮带跑偏。各个气动接头的安装位置都留了足够的操作空间，后期更换气管、维护电磁阀时不用拆解周边的护板，伸手就能完成拆装。推瓶工位的缓冲垫用了聚氨酯材质，接触瓶身时不会留下压痕，力度刚好能把瓶子精准推到裹膜工位，不会把瓶子推歪。整个结构没有多余的冗余设计，每个连接位的紧固件都选了标准件，后期更换配件不用找特殊定制件，普通五金渠道就能买到适配的型号，完全贴合中小包装车间的日常运维需求。
