两级伸缩管攀爬作业机构结构设计

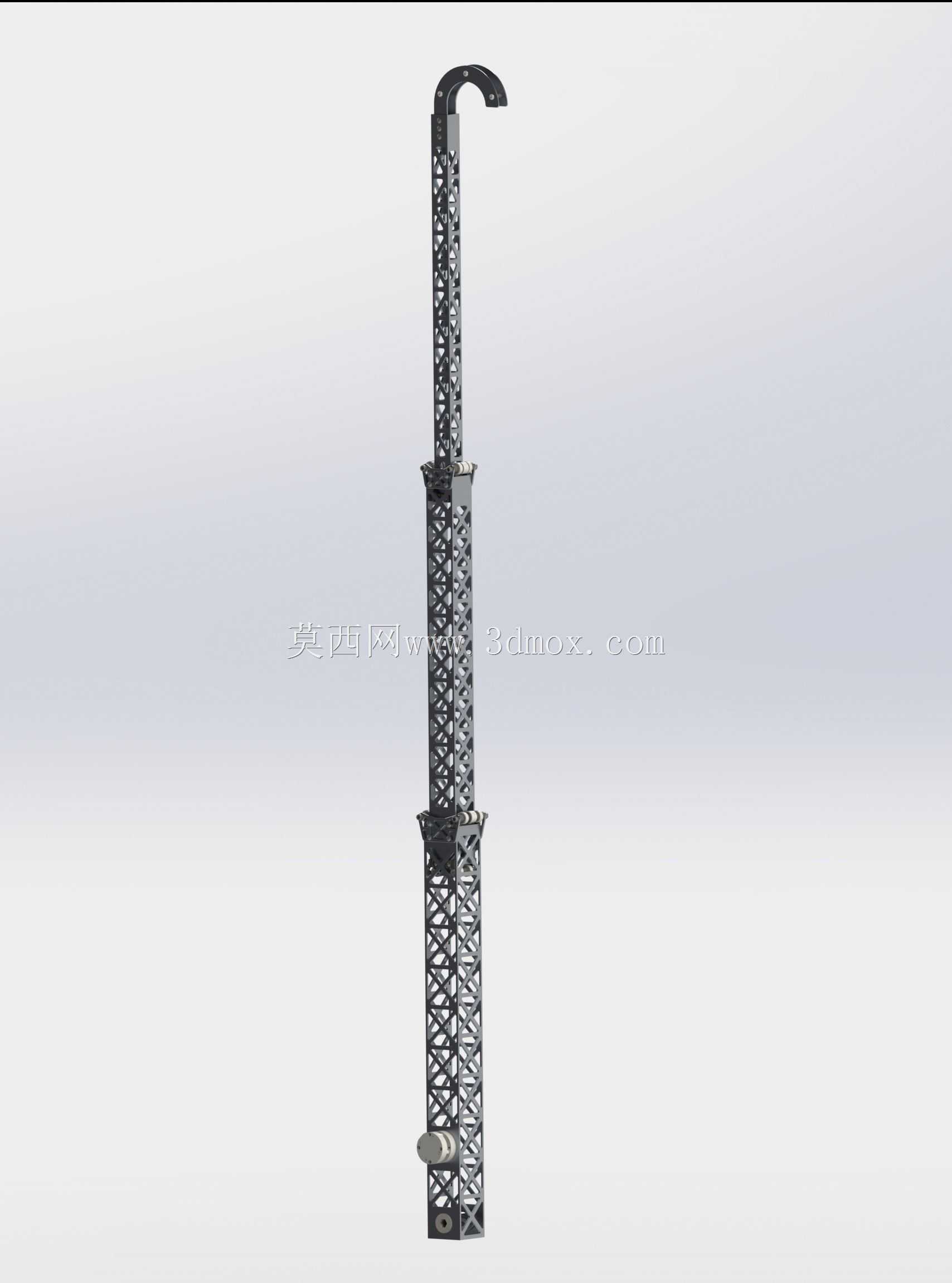

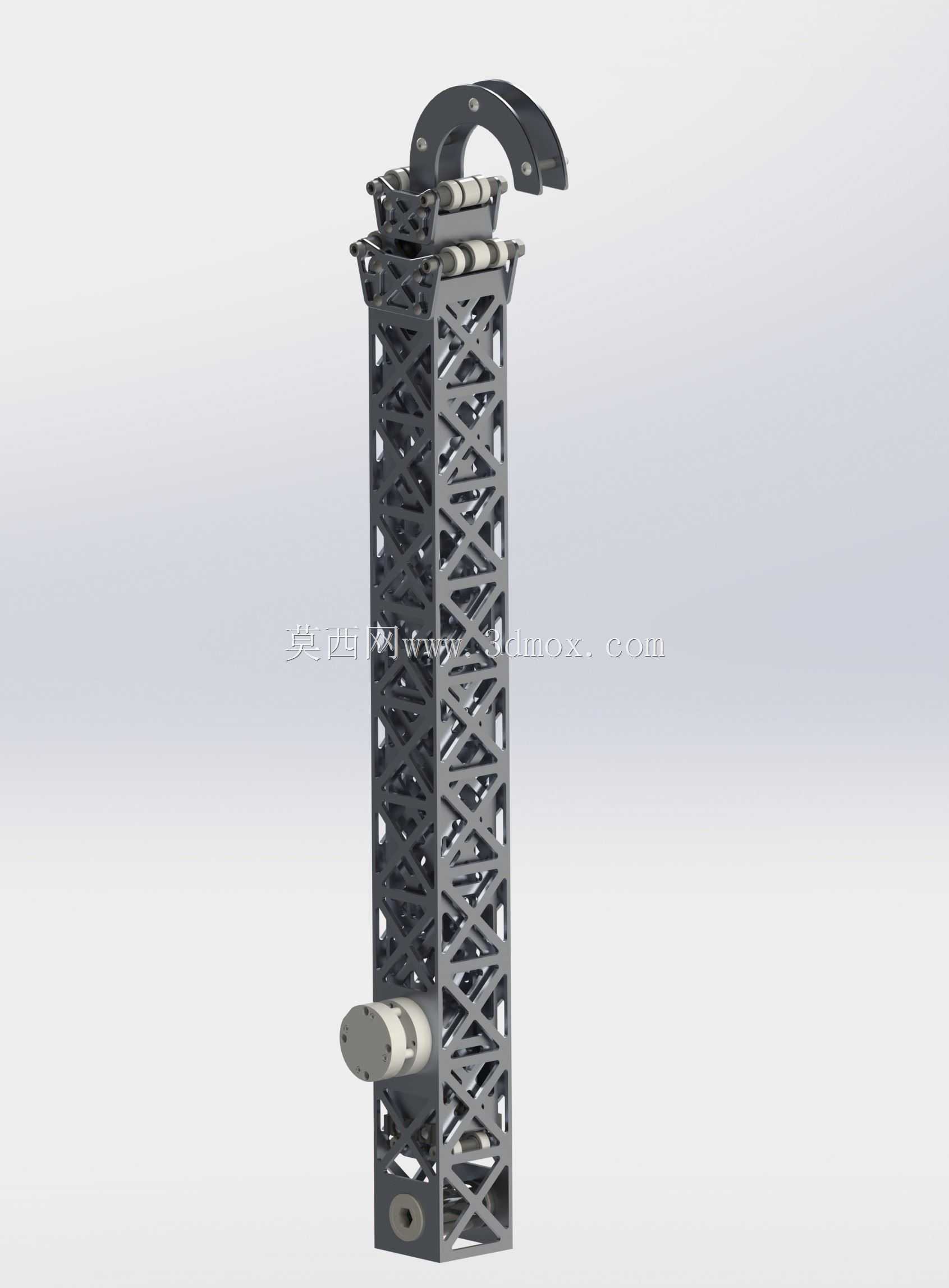

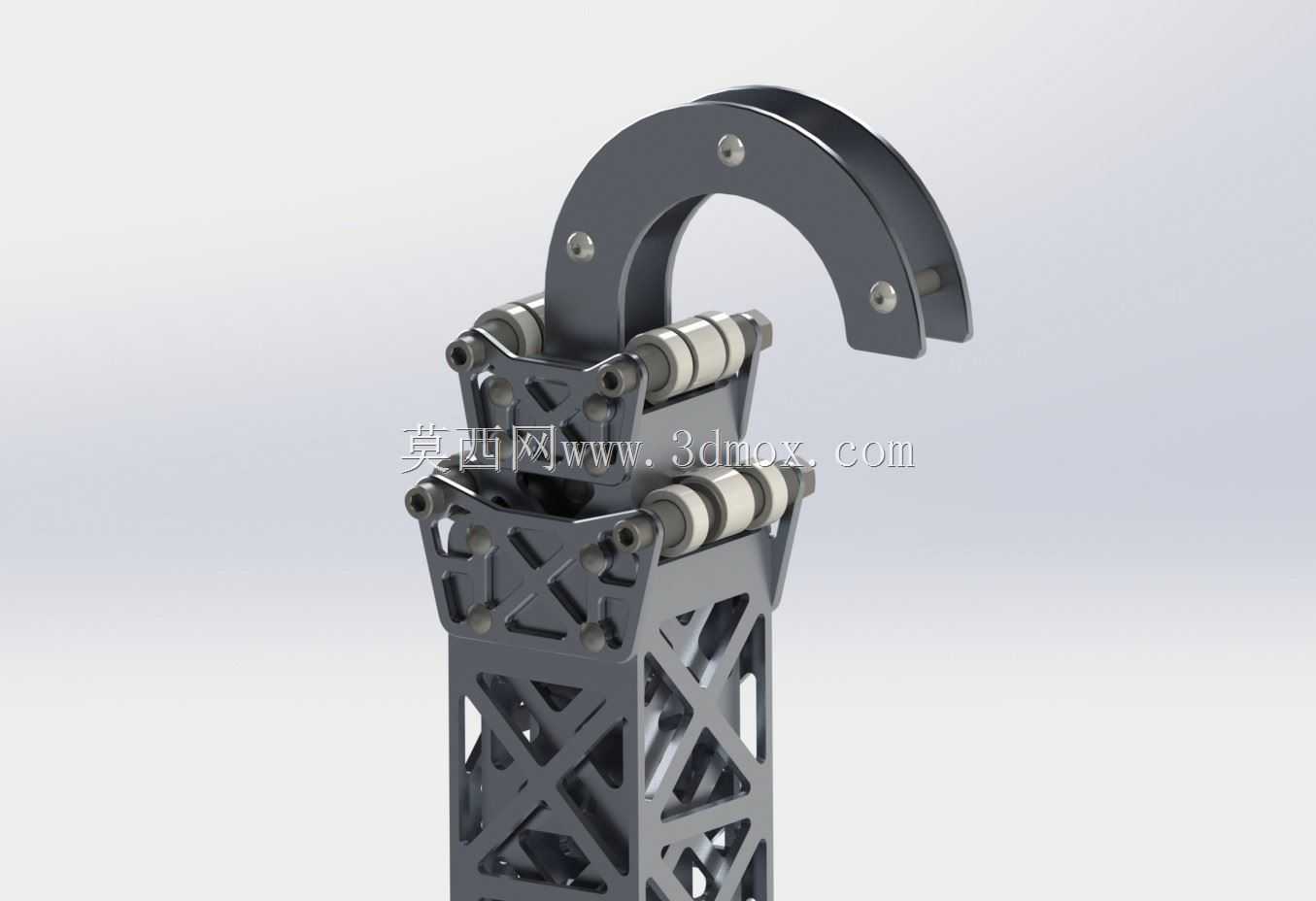

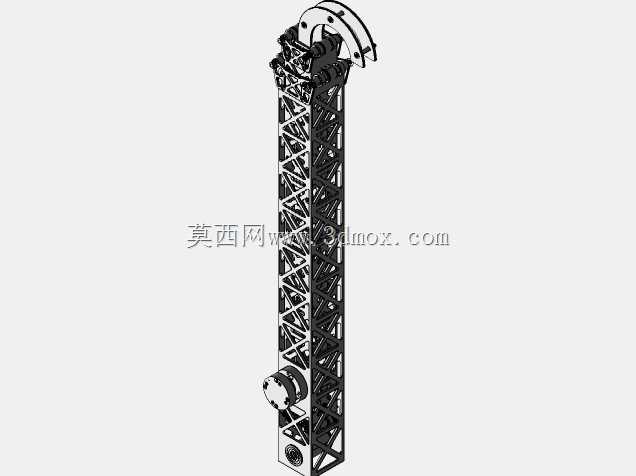

该攀爬机构主要面向垂直管廊、工业管线的巡检作业场景设计，可搭载小型检测传感器沿管状构件完成纵向移动作业，替代人工完成高空管线的日常巡检、缺陷排查等高危作业环节。整套机构采用两级嵌套的桁架式伸缩臂作为主体承载结构，桁架杆件采用交叉镂空的构型设计，在保证整体结构抗弯、抗扭刚度的前提下，尽可能降低结构自重，减少攀爬过程中驱动单元的负载压力。顶部的弧形挂钩构件作为与被攀爬管件的挂接定位部件，挂钩内侧对称布置多组包胶滚轮，滚轮轴线与被攀爬管件轴线平行，作业时滚轮贴合管件外壁滚动，既可以降低移动过程中的摩擦阻力，也能通过多组滚轮的包覆约束避免机构从管件上滑脱。两级伸缩结构的设计，让机构在非作业状态下可以收缩至较小的外形尺寸，方便现场转运与安装，作业时伸出二级臂即可获得足够的行驶行程，满足单段管线的连续巡检需求。从安装边界来看，挂钩的弧形曲率适配常规工业圆形管材的外径范围，安装时无需额外辅助工装，直接将挂钩挂接在管件上方即可完成初步定位，后续配合伸缩臂的动作即可实现沿管件的上下移动。设计过程中优先考虑了结构的轻量化指标，整体估算重量控制在较低区间，避免自重过大导致管件额外承载，同时桁架结构的镂空设计也预留了传感器、走线的安装空间，可根据实际作业需求搭载不同的检测模块。滚轮组件采用模块化设计，单组滚轮可独立拆卸更换，当滚轮出现磨损时无需拆解整体结构即可完成维护，降低现场运维的难度。挂钩与伸缩臂的连接部位采用多螺栓紧固的连接方式，连接面做了铣平处理保证装配精度，避免长期作业过程中连接部位出现松动偏移，影响攀爬过程的稳定性。整套机构的运动逻辑简单可靠，没有复杂的冗余传动结构，依靠两级臂的相对伸缩配合滚轮的滚动实现连续攀爬动作，对作业环境的适应能力较强，可在户外露天的管线场景下稳定工作，无需额外搭建辅助轨道。
