电容式土壤湿度检测传感模块结构设计

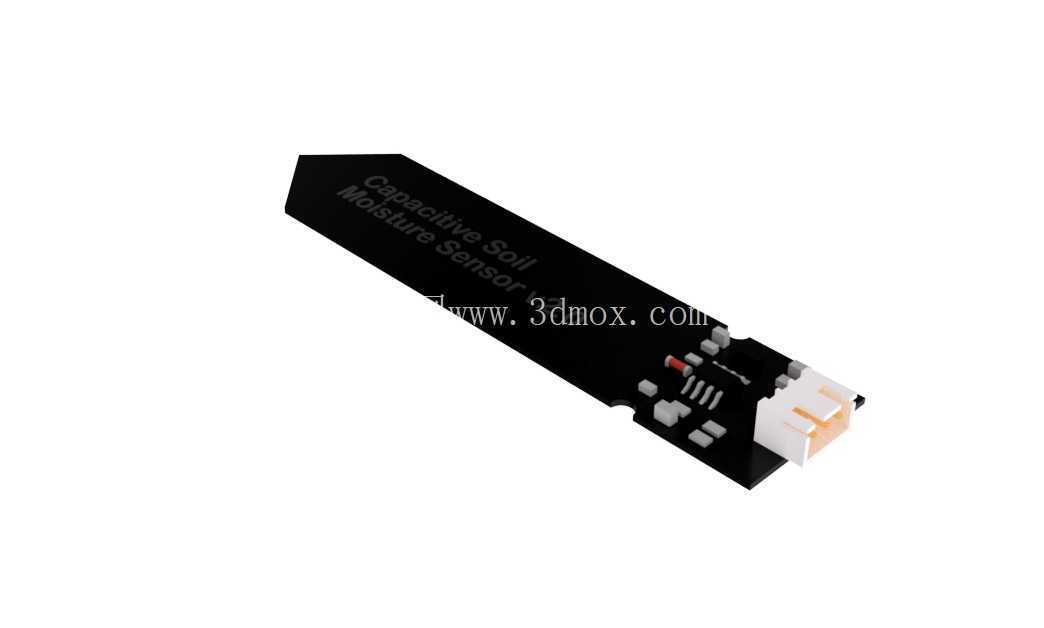

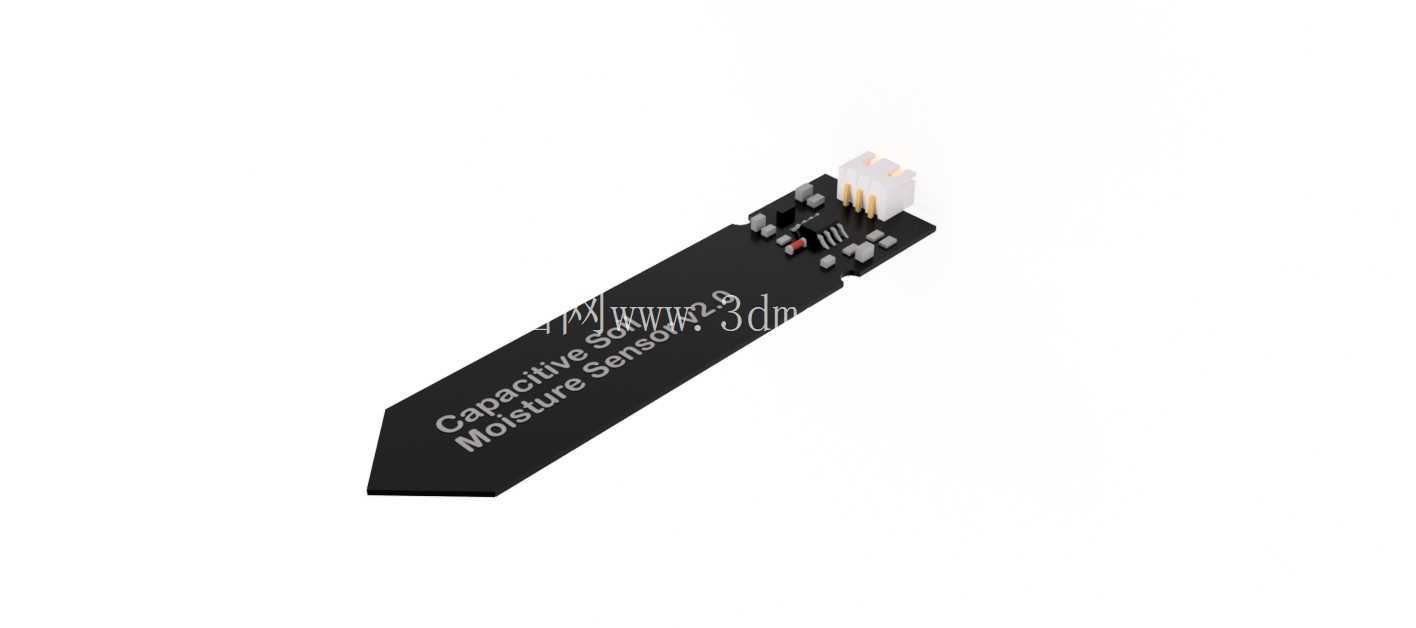

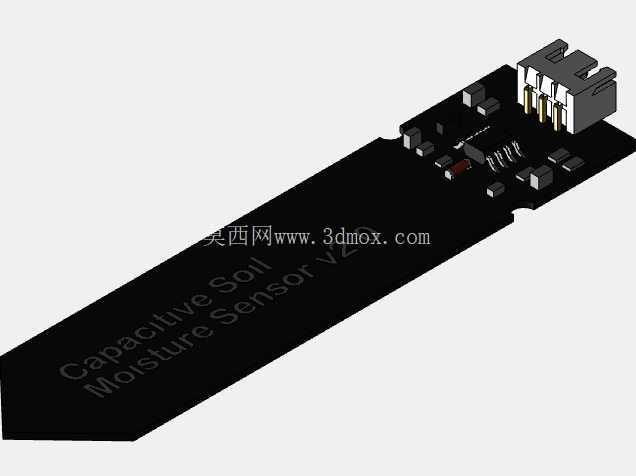

　　在设施农业墒情监测、盆栽植物养护、户外园艺灌溉系统、实验室土壤特性试验等场景中，土壤湿度数据的稳定采集是调控灌溉策略、判断作物生长环境的核心依据，传统电阻式土壤湿度探头长期埋入土壤后易出现金属电极腐蚀、电解失效的问题，测量值漂移幅度大，更换维护成本高，电容式土壤湿度传感模块的设计正是针对这一痛点展开。从功能特性来看，该模块采用电容感应原理，无需裸露金属电极接触土壤，通过PCB板载的感应探头检测土壤介电常数变化，以此反推体积含水率，可兼容3.3V与5V直流供电，适配市面上绝大多数主流微控制器的IO口电平，输出0-3V范围的模拟电压信号，湿度越高输出电压值越高，工作状态下电流消耗约5mA，属于低功耗采集部件，适合电池供电的户外长期监测节点部署。设计思路上，整体采用长条板状集成结构，将感应探头与信号处理电路集成在同一块PCB基材上，探头端做尖形处理，方便直接插入不同质地的土壤中，无需额外开挖孔洞，减少对土壤原有结构的破坏；电路区域做覆铜隔离设计，避免土壤中的水分、杂质侵入信号处理部分造成短路，接插件采用标准3Pin排针接口，引脚定义为VCC、GND、信号输出，接线逻辑清晰，无需额外转接模块即可直接对接主控板的模拟采集端口。

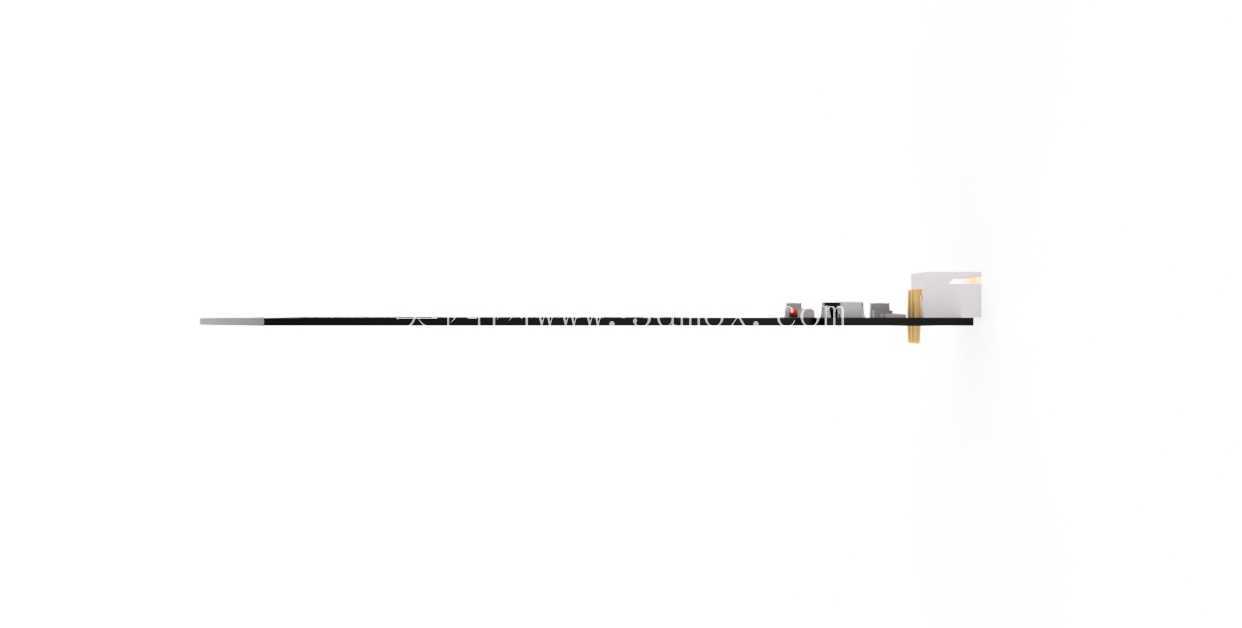

　　外形尺寸方面，模块整体长度约98mm，宽度约23mm，整体厚度仅4mm，属于薄型插入式结构，安装时仅需在监测点位将探头端垂直插入土壤，插入深度可根据作物根系分布调整，通常建议插入至根系密集层，板体露出土壤部分预留足够的接线空间，接插件位于板体上端，远离土壤接触面，可避免灌溉水飞溅导致的接插件氧化接触不良。实际应用中，该模块可直接嵌入自动灌溉控制系统，当检测到土壤湿度低于设定阈值时触发电磁阀开启灌溉，湿度达到设定上限后自动停止供水，相比人工判断灌溉时机可大幅降低水资源浪费，同时避免过度灌溉导致的作物烂根问题；在家庭盆栽养护场景中，可搭配小型主控板制作湿度提醒装置，当盆土过干时触发声光提示，提醒用户及时浇水；在农业科研试验中，多支模块布设于不同试验小区，可长期连续监测不同处理组的土壤湿度变化，为墒情变化规律研究提供稳定的数据支撑。

　　结构设计阶段充分考虑了户外使用的耐候性，PCB基材选用耐腐蚀的FR-4板材，感应区域无外露金属镀层，完全依靠PCB覆铜与基材的电容效应完成检测，从根源上避免了电极腐蚀问题，长期埋入土壤中不会出现电解反应，测量稳定性远优于传统电阻式探头；板载信号处理电路做了滤波优化，可减少土壤中盐分、肥料颗粒对测量值的干扰，输出信号平滑度更好，无需额外在主控端做复杂的滤波算法处理即可获得稳定的湿度数据。

　　安装边界上需要注意，模块插入土壤时应避免硬物撞击探头尖部，防止PCB基材出现裂纹导致内部线路断裂；接插件接线时应注意引脚定义，避免反接供电导致电路烧毁；长期埋入使用时可在板体表面喷涂一层薄的三防漆，进一步提升防潮防腐蚀性能，但需注意感应探头区域不要覆盖过厚的绝缘层，避免影响电容检测灵敏度；模块不适用于完全浸水的长期工作场景，安装点位应避开长期积水的区域，保证测量精度的同时延长使用寿命。
