六针直插式气压检测压力传感元件

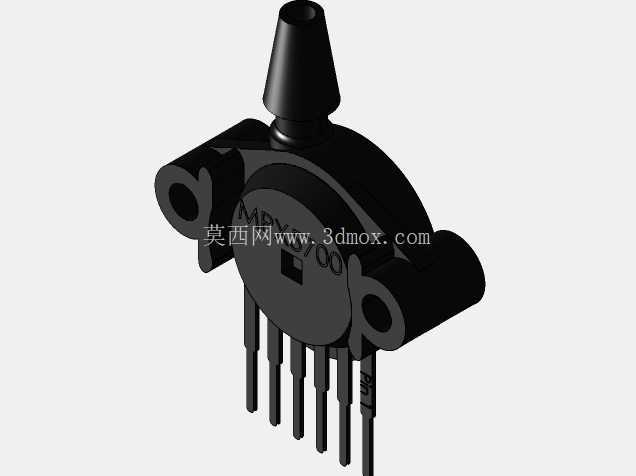

　　做工业测控类设备结构设计时，压力传感元件的选型与安装适配是绕不开的细节，这类六针结构的压阻式压力检测元件，常被集成在气动控制回路、医疗呼吸检测设备、小型空压机气压监测模块、消费级家电的风压检测单元里，核心作用是将气路内的实时压力值转换为可被主控板识别的电信号，为系统闭环控制提供数据支撑。从结构设计角度看，这个元件的顶部锥形气嘴是核心的压力导入结构，做安装结构设计时需要匹配对应内径的软质导气管，气嘴根部做了小直径的限位凸台，能避免气管插接过深堵死进气孔，同时也能在气管插接到位后形成轴向限位，防止设备运行过程中受振动影响出现气管脱落的问题。

　　两侧带安装孔的翼状凸耳是主要的固定结构，安装孔的中心距、孔径都需要和PCB板或者安装支架上的定位柱严格匹配，设计安装位时要注意凸耳下方的预留间隙，不能让凸耳底面和PCB板面硬顶，避免引脚焊接后出现应力拉扯，长期振动下出现焊盘脱落的问题。引脚部分采用六针直插设计，做PCB封装设计时要严格对应引脚的定义顺序，引脚的伸出长度、间距都要匹配标准2.54mm间距的焊盘，焊接时要注意引脚根部和元件本体之间的密封区域不能被焊锡污染，避免出现气路密封失效的问题。元件本体的圆柱形主体是核心的传感芯体封装区域，做周边结构避让时，要给本体预留足够的散热与形变空间，不能在本体周边布置过高的元器件，避免装配时挤压本体导致内部芯体受损，影响压力检测精度。

　　这类元件的气路连接端需要重点考虑密封性能，设计导气管路时要选择硬度合适的硅胶或者PU气管，插接后可以在气嘴根部增加一个小型的扎带固定，进一步提升连接可靠性，在有高低温循环的使用场景下，还要考虑气管材质的耐温性能，避免长期使用后气管老化开裂导致漏气，造成压力检测数值失准。做三维建模时，要重点还原气嘴的锥度、安装凸耳的孔位尺寸、引脚的间距与伸出长度，这些尺寸直接影响后续PCB设计、安装支架设计的匹配度，建模时不需要过度还原内部芯体的细节，只要把外部安装接口的尺寸做准确，就能满足结构设计阶段的干涉检查、装配模拟需求。

　　在设备整体装配流程里，这类元件一般是先完成引脚在PCB板上的波峰焊或者手工焊接，再进行导气管的插接，所以设计周边结构时要给焊接操作、气管插接操作预留足够的操作空间，不能出现工具无法到达操作位的问题。对于需要做IP防护的设备，还要考虑在元件本体和安装壳体之间增加密封垫圈，避免外部的水汽、粉尘沿着安装缝隙进入设备内部，同时也要注意气路的进气方向不能正对粉尘或者液体飞溅的方向，必要时可以在进气端增加小型的过滤装置，避免杂质进入传感芯体造成检测精度下降甚至元件损坏。在医疗类呼吸检测设备中使用这类元件时，还要考虑气路的生物相容性，导气管需要选用符合医疗级标准的材质，同时要设计方便拆卸消毒的结构，避免气路内部滋生细菌。在工业气动控制场景中使用时，要注意气路前端增加减压缓冲结构，避免瞬间的高压冲击直接作用在传感芯体上，造成元件过载损坏。
