双安装面折弯式伺服传动连接臂结构

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1128222
  • 双安装面折弯式伺服传动连接臂结构
  • 双安装面折弯式伺服传动连接臂结构

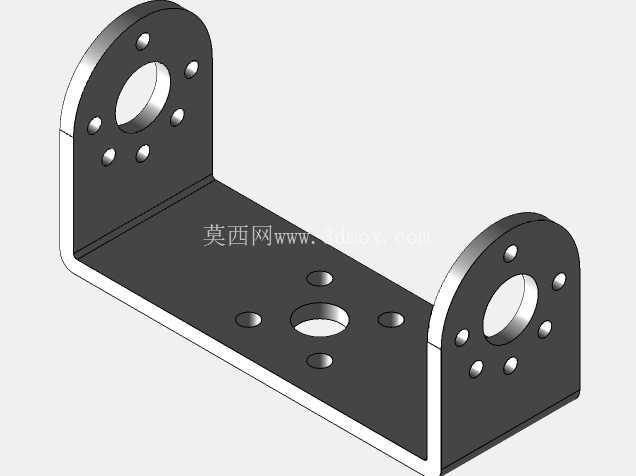

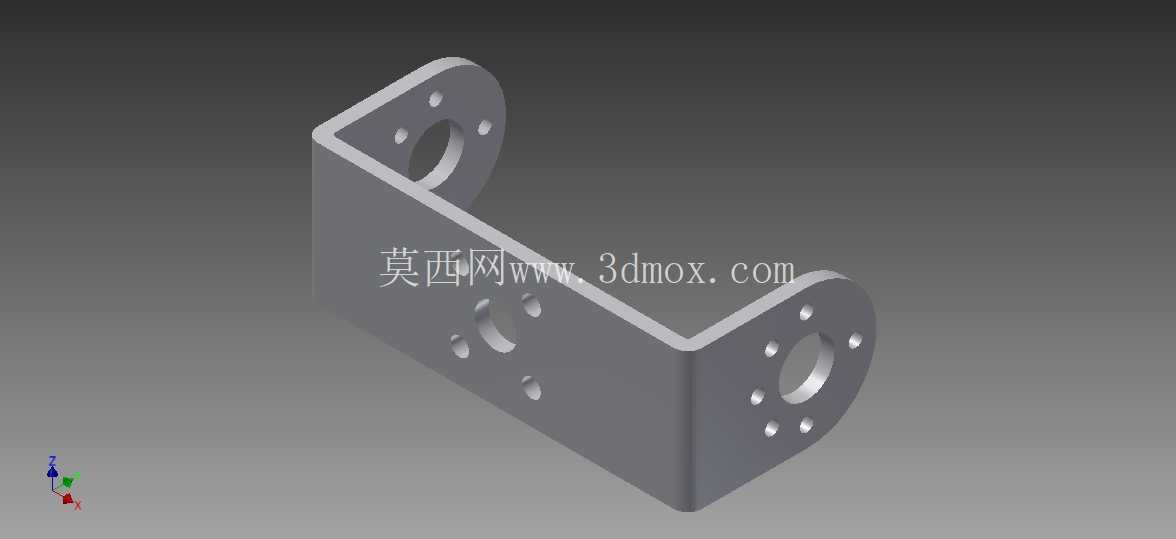

  这款折弯成型的伺服连接臂,是小型多关节执行机构里的核心传力构件,日常在桌面级机械臂、小型自动化变位工装、教学类机器人实训平台里随处可见,主要承担伺服动力输出端与末端执行件之间的扭矩传递、相对位置固定作用,替代传统的拼接式支架,减少装配累计误差。从结构设计逻辑来看,整体采用单块板材折弯成型的工艺思路,摒弃了多零件拼接的方案,折弯处做了圆角过渡处理,避免应力集中导致的长期负载下开裂问题,两个垂直分布的安装面分别对应伺服输出端固定与末端负载连接,无需额外设计转接角码,大幅压缩装配环节的零件数量。

  靠近折弯根部的安装面,预留了与伺服输出法兰匹配的中心过孔,周围均匀分布的多个小孔对应伺服端面的标准安装孔位,孔位公差按照H7级精度设计,保证安装后伺服输出轴与臂体的同轴度,避免运转过程中出现偏心抖动;另一端的安装面同样设置了大直径中心过孔与圆周分布的安装孔,既可以直接连接下一级伺服的输入端,也可以加装气爪、吸盘、探针等末端执行工具,孔位布局兼容市面主流的小型标准伺服安装尺寸,不需要二次打孔改孔就能直接适配。在安装边界上,臂体的折弯高度经过精准核算,刚好避开伺服本体的出线端与外壳凸起部分,装配后不会出现运动干涉,两个安装面的平面度控制在0.1mm以内,保证连接后两个配合面完全贴合,不会因为贴合缝隙导致连接刚性不足。

  臂体侧面额外预留的几个小型沉孔,可用于安装限位触发片、走线固定座等附属配件,不需要在臂体上额外钻孔破坏结构强度,沉孔设计也避免螺丝凸起刮擦周边管线或者相邻运动部件。实际应用场景中,这类伺服臂常被用在3D打印机的挤出头升降机构、小型分拣机械手的关节连接、智能摄像头的云台传动结构里,因为是一体化折弯结构,相比3D打印的塑料臂体,刚性提升明显,在1kg以内的末端负载下,重复定位精度可以稳定控制在0.2mm以内,不会出现长期运转后的塑性形变问题。

  设计过程中特意将臂体的壁厚控制在合理区间,既保证足够的抗扭刚性,又不会因为壁厚过大增加整体运动惯量,降低伺服的负载压力,折弯处的内R角与板材厚度匹配,适配常规的钣金折弯加工工艺,不需要开模就能小批量加工生产,成本控制优势明显。两个端面的安装孔都做了去毛刺处理,避免装配时螺丝孔对位卡滞,中心过孔的直径略大于伺服输出轴的最大直径,装配时可以留出微小的调整余量,抵消部分加工带来的孔位误差,同时不会因为间隙过大影响传动精度。在运动行程校核层面,臂体的长度尺寸经过反复验证,当配套的伺服做0-180度回转动作时,臂体边缘不会和相邻的关节结构、设备机架发生碰撞,预留的安全间隙足够覆盖常规的运动包络范围,不需要用户额外做行程限位调整。表面采用哑光氧化处理,既提升了金属表面的防锈能力,也避免反光干扰周边的光电传感器正常工作,整体结构没有多余的装饰性设计,所有的结构特征都服务于安装、传力、避障的实际功能需求,没有冗余的加工特征,加工工序简单,常规的钣金下料、折弯、钻孔、攻丝工序就能完成全流程加工,适合批量配套小型自动化设备使用。
