壁挂安装式六轴工业机械臂结构设计

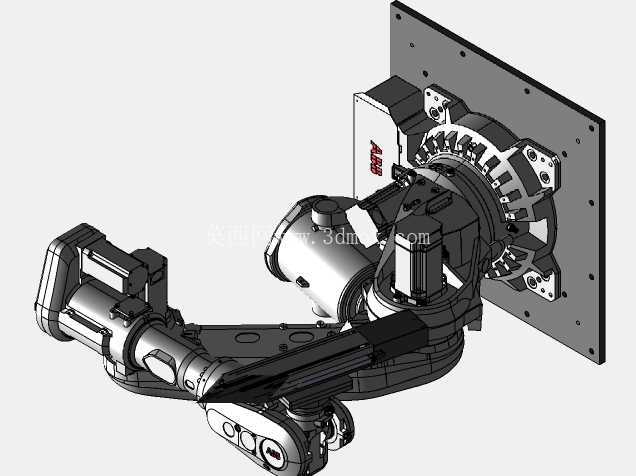

　　这款壁挂式六轴机械臂的结构设计，核心适配空间受限的产线侧装作业场景，区别于常规落地安装的工业机器人，其安装基座采用大尺寸法兰安装板设计，安装面预设多组阵列排布的定位销孔与螺栓过孔，可直接固定在车间钢结构立柱、设备侧立面或者高架安装支架上，能有效释放地面作业空间，适配3C电子装配线侧方上下料、机床加工单元侧挂式工件取放、狭小舱体内部件装配这类对安装空间有严格限制的作业场景。从关节传动布局来看，六个转动轴的传动链设计充分考虑了壁挂安装的受力特性，基座回转轴采用交叉滚子轴承作为主支撑，可同时承受壁挂状态下机械臂自重带来的倾覆力矩、作业过程中的径向载荷与轴向载荷，避免长期侧装运行出现基座回转精度衰减的问题。

　　大臂与基座连接的肩关节、大臂小臂连接的肘关节，均采用伺服电机搭配谐波减速器的传动方案，关节内部集成了走线通道，动力线缆与信号线缆从关节内部中空结构穿过，避免壁挂作业时线缆外露与周边设备、工件发生剐蹭，同时降低线缆随关节反复弯折出现的疲劳损坏风险。腕部三个转动轴采用紧凑化布局，末端法兰的安装基准面与第六轴输出轴同轴度控制在较高精度范围内，可适配夹爪、真空吸盘、焊枪、拧紧轴等多种末端执行器的安装，满足不同工艺场景的作业需求。

　　从安装边界尺寸来看，壁挂安装板的外形尺寸适配常规工业厂房的立柱安装间距，安装后机械臂的水平作业覆盖半径可覆盖前方扇形作业区域，竖直方向的作业行程可满足从低位料架到高位工装台的取放需求，各关节的转动行程经过限位设计，避免运行过程中机械臂本体与安装立面、周边防护结构发生碰撞。设计过程中针对壁挂安装的受力特性，对大臂、小臂的结构件做了拓扑优化，在保证结构刚性的前提下尽可能降低臂体自重，减少基座关节的负载压力，臂体内部预留了传感器安装位，可根据实际需求加装视觉检测模块、力控传感器等配件，拓展设备的工艺适配能力。

　　关节处的密封结构采用多层迷宫密封设计，可适配车间内存在少量切削液飞溅、粉尘弥散的作业环境，避免异物进入关节内部影响传动部件的使用寿命。末端法兰的安装孔位采用通用工业机器人标准接口尺寸，无需额外制作过渡法兰即可适配市面上主流的末端执行器配件，降低产线集成时的改造成本。在运动性能匹配上，各关节的转速参数经过匹配调校，壁挂状态下的重复定位精度可满足精密装配、工件精准上下料的工艺要求，运动路径规划时可充分利用壁挂安装的高度优势，减少地面障碍物对运动路径的干涉，在机床上下料场景中，可直接从机床侧方的安装位置完成工件取放，无需占用机床正面的操作空间，方便操作人员进行设备调试、换刀、日常维护等作业。整体结构的维护便利性也做了针对性设计，各关节的伺服电机、减速器均设置了独立的维护窗口，壁挂安装状态下无需将整台设备从安装面拆下即可完成常规的润滑保养、易损件更换作业，降低后期运维的时间成本与人力投入。
