40X48规格导轨安装电源变压器固定结构

　　在低压配电、工业控制柜、小型机电设备的内部电气排布场景中，导轨式安装的电源变压器固定结构是决定设备装配效率、后期维护便捷性的核心部件之一。不同于传统螺丝直接锁附的安装方式，适配DIN导轨的安装结构能够让电源变压器在标准电气安装轨上实现快速卡装，大幅缩减柜内布线、元件更换的作业时长，在批量组装的生产线电气柜、分布式IO控制模块、小型工控电源配套场景中应用极为广泛。

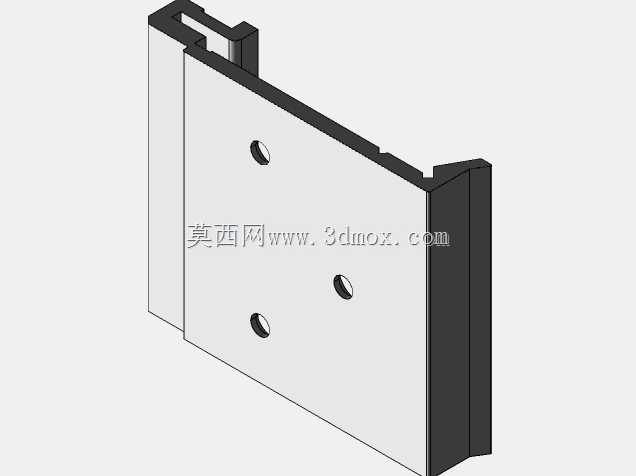

　　这款40X48规格的导轨安装结构，核心设计围绕标准导轨的安装边界展开，整体安装面宽度控制在40mm，沿导轨排布方向的长度为48mm，能够适配市面上绝大多数宽度35mm的标准DIN电气安装导轨，不会出现安装后与相邻电气元件干涉的问题。结构上设置的三个csk沉头安装孔，孔位沿长度方向的总跨度为48mm，沉头设计能够让固定螺丝的头部完全没入安装面以下，避免螺丝凸起刮伤相邻线缆或者元件外壳，同时三个孔位的排布经过受力校核，在变压器自重、运行时轻微振动的工况下，能够保证固定点受力均匀，不会出现长期使用后固定松动、元件偏移的问题。

　　从设计思路来看，这款安装结构没有采用冗余的复杂造型，所有尺寸都围绕电气柜内的紧凑安装空间做了优化：安装面的平面度公差控制在0.1mm以内，保证变压器本体与安装面贴合紧密，避免出现装配间隙导致的运行共振；安装孔的沉头深度适配M3规格的十字沉头螺丝，既能够保证螺丝锁附后的锁紧力，又不会因为沉头过深穿透安装面影响结构强度。结构边缘全部做了R0.5的倒角处理，没有尖锐毛刺，在装配作业时不会划伤操作人员的手部，也不会割破线缆的绝缘层，符合电气设备内部结构件的安全设计要求。

　　在实际设备选型应用中，这款安装结构对应的电源变压器，能够直接卡装在控制柜内的标准导轨上，不需要额外在柜板上打孔定位，对于后期的元件更换、线路调整来说，只需要松开导轨卡扣就可以将变压器整体取下，不需要拆卸周边的其他元件，大幅降低了现场维护的难度。三个沉头安装孔的位置设计，也兼容直接螺丝锁附的安装方式，如果现场没有配置标准导轨，也可以直接通过三个孔位将变压器固定在安装板上，实现了两种安装方式的兼容，适配不同的设备装配场景。

　　从结构强度角度考量，安装结构的壁厚经过受力仿真验证，在变压器满负载运行、长期处于轻微振动的工业现场环境下，不会出现结构变形、断裂的问题，安装孔位的周边做了局部加厚处理，避免螺丝锁附时压力过大导致安装面开裂。整体结构的外形尺寸紧凑，40mm的宽度不会占用过多的导轨横向空间，在排布密集的电气柜内，可以和断路器、接线端子、继电器等元件紧密排布，提升柜内空间的利用率，48mm的长度方向尺寸也刚好匹配小功率电源变压器的本体安装尺寸，不会出现安装面过大超出变压器本体边缘、或者安装面过小无法完全支撑变压器的问题。

　　在三维建模的过程中，这类安装结构的尺寸标注需要重点关注安装孔的位置度公差、沉头孔的深度与直径参数、安装面与导轨卡扣配合面的平行度要求，这些参数直接决定了最终加工出来的零件是否能够顺利装配，是否能够和标准导轨、配套的变压器本体完美适配。很多新手工程师在设计这类安装结构时，容易忽略沉头孔的深度参数，导致螺丝锁附后头部凸起，或者孔位位置度偏差过大，安装时螺丝无法对齐变压器本体的固定螺孔，这些细节都是实际工程应用中需要重点规避的问题。这款安装结构的孔位排布采用了对称与非对称结合的设计，既保证了受力均匀，又具备防呆效果，装配时不会出现方向装反的问题，进一步提升了现场装配的效率，减少装配失误的概率。
