DIN导轨安装固定夹支架结构设计

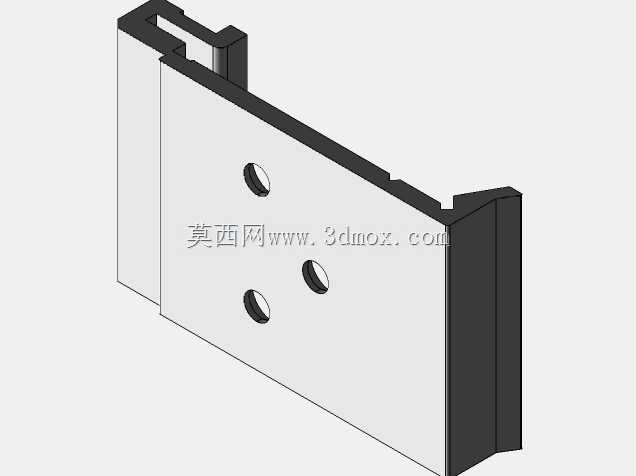

在工业电气柜、自动化控制箱的内部装配场景中，DIN导轨是承载断路器、继电器、接线端子等各类电气元件的核心安装载体，而配套的安装夹或支架，是实现非标准元件、转接模块与标准导轨可靠固定的关键衔接零件，直接影响柜内元件排布的稳定性与后期维护的便捷性。这款安装支架的设计，完全围绕标准DIN导轨的卡装特性展开，背部的卡扣结构采用与导轨截面匹配的卡槽造型，安装时只需将卡槽对准导轨上沿推入，即可实现快速卡接，无需额外钻孔或焊接固定，大幅提升柜内装配的作业效率，同时也方便后期调整元件位置时的拆装操作。支架主体采用平板式承载结构，板面设置三个圆形安装孔，孔位排布经过受力校核，可适配多数小型电气转接模块、传感元件安装座的固定孔距，安装时通过螺丝穿过孔位锁紧，即可将待固定元件牢牢锁定在支架上，避免设备运行过程中因振动出现元件移位、接线松脱的问题。从尺寸边界来看，支架整体长48mm、宽30mm，属于紧凑型安装配件，不会过多占用柜内的导轨安装空间，在排布密集的电气柜内，也能灵活穿插布置，不会与相邻安装的电气元件产生结构干涉。设计过程中重点考量了卡接结构的弹性与强度平衡，卡扣部位的壁厚经过反复调整，既保证卡入导轨时具备足够的弹性变形量，避免硬推造成卡扣断裂，又能在卡装到位后提供足够的抱紧力，即使在设备长期运行产生持续振动的工况下，也不会出现支架沿导轨滑动或意外松脱的情况。板面的安装孔采用通孔设计，适配常用的M3、M4规格固定螺丝，孔口做了轻微的倒角处理，既方便螺丝快速导入对位，也能避免安装时螺丝刮伤元件安装面的涂层。这类安装支架除了应用在标准电气柜内，也可用于小型自动化设备的控制模块安装、桌面测试台架的元件固定等场景，只要涉及标准DIN导轨的安装工况，都能通过这类支架实现非适配元件的快速加装，无需重新设计定制专用导轨，有效降低现场改造与装配的成本。在三维建模过程中，对卡扣的配合公差做了精准设定，卡槽与导轨的配合间隙控制在合理范围，既保证拆装的顺畅性，又避免间隙过大造成的安装晃动，三个安装孔的位置度公差也严格控制，确保与市面常见的小型转接元件孔位完全匹配，减少安装时的对位调整工作量。
