麦克纳姆轮全向移动机器人底盘结构

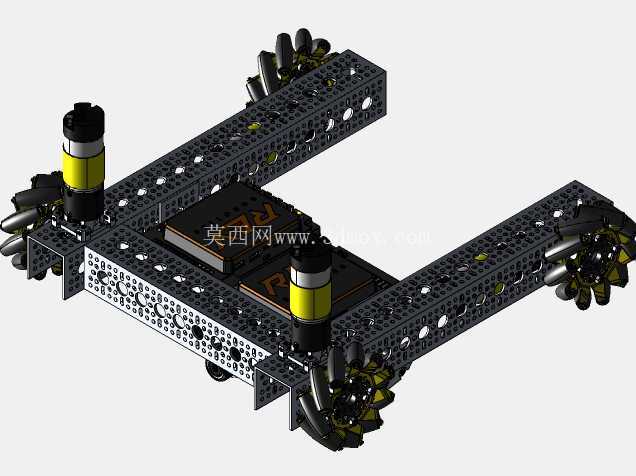

　　这款全向移动机器人底盘采用16x9规格的铝型材搭建主体框架，型材表面的阵列安装孔位可兼容各类标准紧固件，无需额外打孔即可完成上层功能模块的加装固定，框架采用双侧平行梁搭配横向连接筋的结构形式，在保证整体抗扭刚度的同时，尽可能降低了整体自重，适合竞赛类移动机器人的快速改装需求。底盘搭载的麦克纳姆轮组通过辊子的斜向布置，可实现前进后退、横向平移、原地自旋等全向移动动作，无需预留传统转向机构的回转空间，在狭小场地内的机动优势十分明显，适配FTC等青少年机器人竞赛的场地作业要求，也可作为小型仓储分拣机器人、巡检机器人的移动承载平台使用。

　　动力单元采用直装式直流减速电机，电机输出轴直接与轮组连接，省去了额外的传动链条或同步带结构，减少了传动间隙带来的控制误差，同时降低了后期维护的复杂度，电机安装座采用型材槽内嵌入螺母的固定方式，可根据轮径差异灵活调整安装位置，适配不同尺寸的轮组更换需求。上层框架预留的安装平面可搭载控制板、电池组、传感器支架等组件，走线可通过型材的中心空腔布置，避免线缆外露被轮组卷入或在移动过程中剐蹭场地障碍物，框架两侧的延伸梁可根据需求加装机械臂、抓取机构、物料载台等功能附件，孔位的通用化设计让改装过程无需重新加工结构件，仅需标准内六角扳手即可完成全部拆装调整。

　　从安装边界来看，底盘的轮组外沿与框架端面齐平，没有外凸的结构件，在通过狭窄通道时不会出现轮组过了但框架卡滞的问题，电机的安装高度低于上层安装平面，不会占用上层的有效搭载空间，电池与控制板的安装位预留了足够的散热间隙，长时间大负载运行时也不会出现热量堆积的情况。在实际应用场景中，这类全向底盘除了用于机器人竞赛的参赛载体，还可经过简单改装用于实验室的物料转运、展厅的导览机器人承载、厂区的定点巡检等场景，全向移动的特性让它在人员密集、通道狭窄的环境中比传统差速转向底盘更具灵活性，不会因为转向半径问题无法完成点位移动。

　　设计过程中充分考虑了模块化拆装的需求，所有结构件均采用标准件连接，没有焊接或粘接的不可拆结构，单个轮组或电机出现故障时可单独拆卸更换，无需拆解整个底盘框架，大幅降低了运维成本，型材框架的孔位间距遵循通用机器人搭建标准，可与市面上主流的竞赛类机器人结构件通用互换，用户可根据自身需求快速调整轴距、轮距参数，适配不同的负载与场地要求。轮组的安装座设计有张紧调节余量，长时间运行出现轮组松动时可快速调整定位，保证四个轮子的接地压力均匀，避免出现个别轮子悬空导致的移动打滑、方向偏移问题，底盘的重心设计在轮组围成的矩形中心区域，搭载上层负载后也不会出现重心偏移导致的侧翻风险，即使在加减速、原地自旋的工况下也能保持稳定的运行姿态。
