双缸驱动剪叉式液压升降作业平台

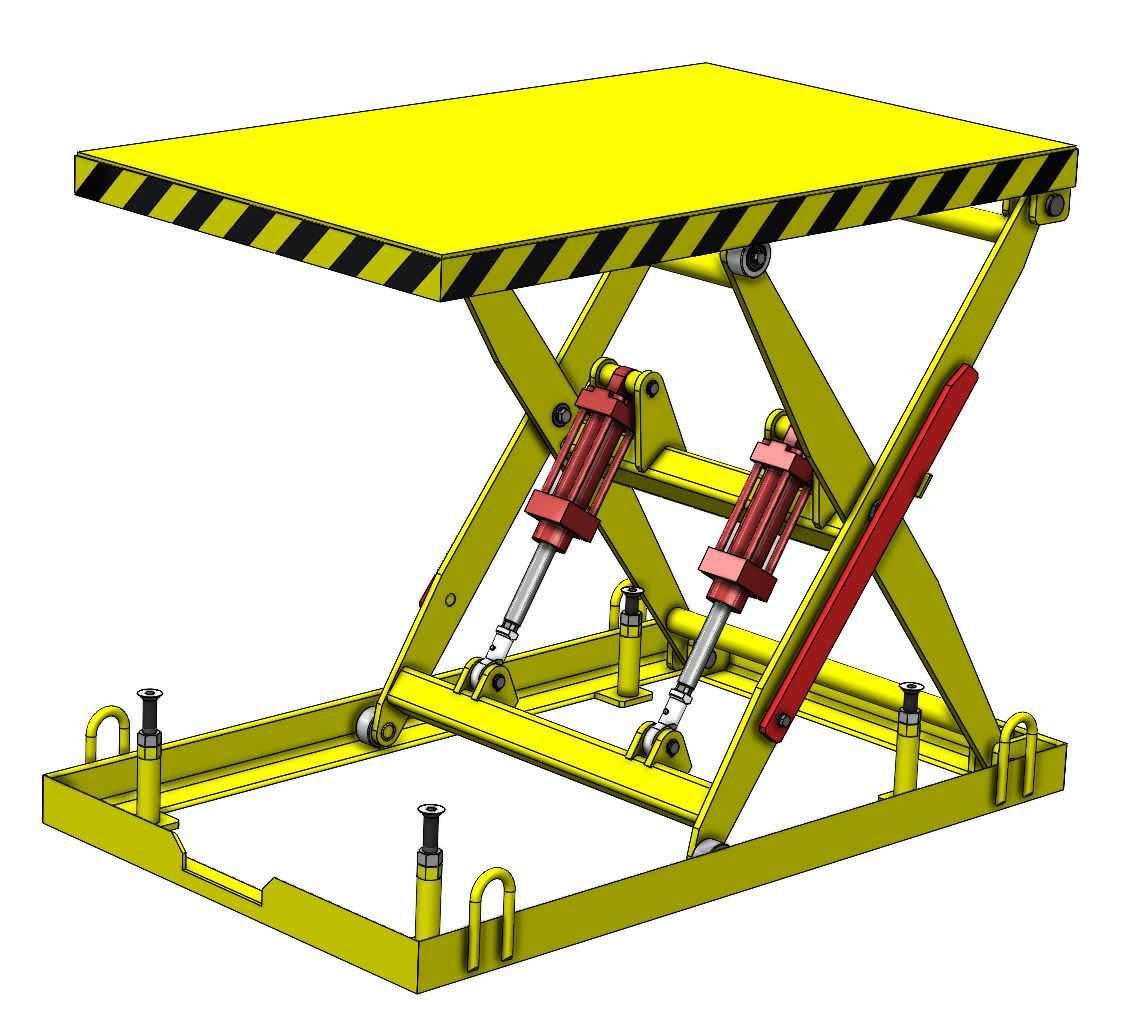

本作品为剪叉式液压升降平台三维模型，建模过程严格遵循机械设计规范完成全参数化构建，首先从底部承载底座开始绘制，底座采用矩形框架式焊接结构设计，预留了支腿安装位、吊环安装孔以及剪叉臂的铰接支座定位特征，四个角设置可调节支撑支腿，用于作业时调平设备、分散承载压力，侧边设置的吊装吊环方便设备整体转运移位。中部剪叉臂组采用对称双组剪叉结构，每侧剪叉臂由两根高强度型钢臂杆通过中间铰接轴交叉连接，臂杆两端分别设置铰接孔与滚轮槽，下端一侧与底座铰接固定，另一侧通过滚轮嵌入底座导轨实现滑动位移，上端一侧与顶部平台铰接，另一侧通过滚轮嵌入平台底部导轨实现滑动，保证升降过程中剪叉结构运动顺畅无卡滞。驱动部分采用双液压油缸对称布置方案，油缸缸体端铰接于下剪叉臂的安装支座，活塞杆端铰接于上剪叉臂的对应受力点，双缸同步驱动可保证升降过程受力均匀，避免偏载导致的结构变形，同时在剪叉臂侧面设置红色安全防护撑杆，用于设备维护时锁定剪叉开合角度，防止意外下落引发安全事故。顶部承载平台采用平板式结构，平台边缘设置黄黑相间的警示条带，清晰标示平台边界范围，提醒作业人员注意站位安全。材质渲染方面，整体结构主体采用亮黄色工业防护漆材质，还原工程设备常用的安全警示配色，液压油缸部分采用金属银灰缸筒搭配红色端盖的材质表现，安全撑杆采用醒目的大红色材质突出安全部件属性，铰接销轴、滚轮等运动部件采用金属原色材质，支腿调节部分做发黑处理的金属质感表现，所有材质的反光度、粗糙度参数均按照真实工业设备的表面特性调整，渲染效果逼真还原实物外观。设计过程中充分考虑了结构受力合理性，对剪叉臂的铰接点位置、油缸的安装角度都做了运动仿真验证，保证平台在最低位与最高位之间升降全程无运动干涉，各铰接点受力均匀，整体结构紧凑稳定，可满足常规工位物料举升、高空作业支撑的使用需求，模型完整还原了设备的全部装配关系，可直接用于结构校核、运动模拟以及教学演示场景。
