铣床GG30铸铁床身底座结构设计

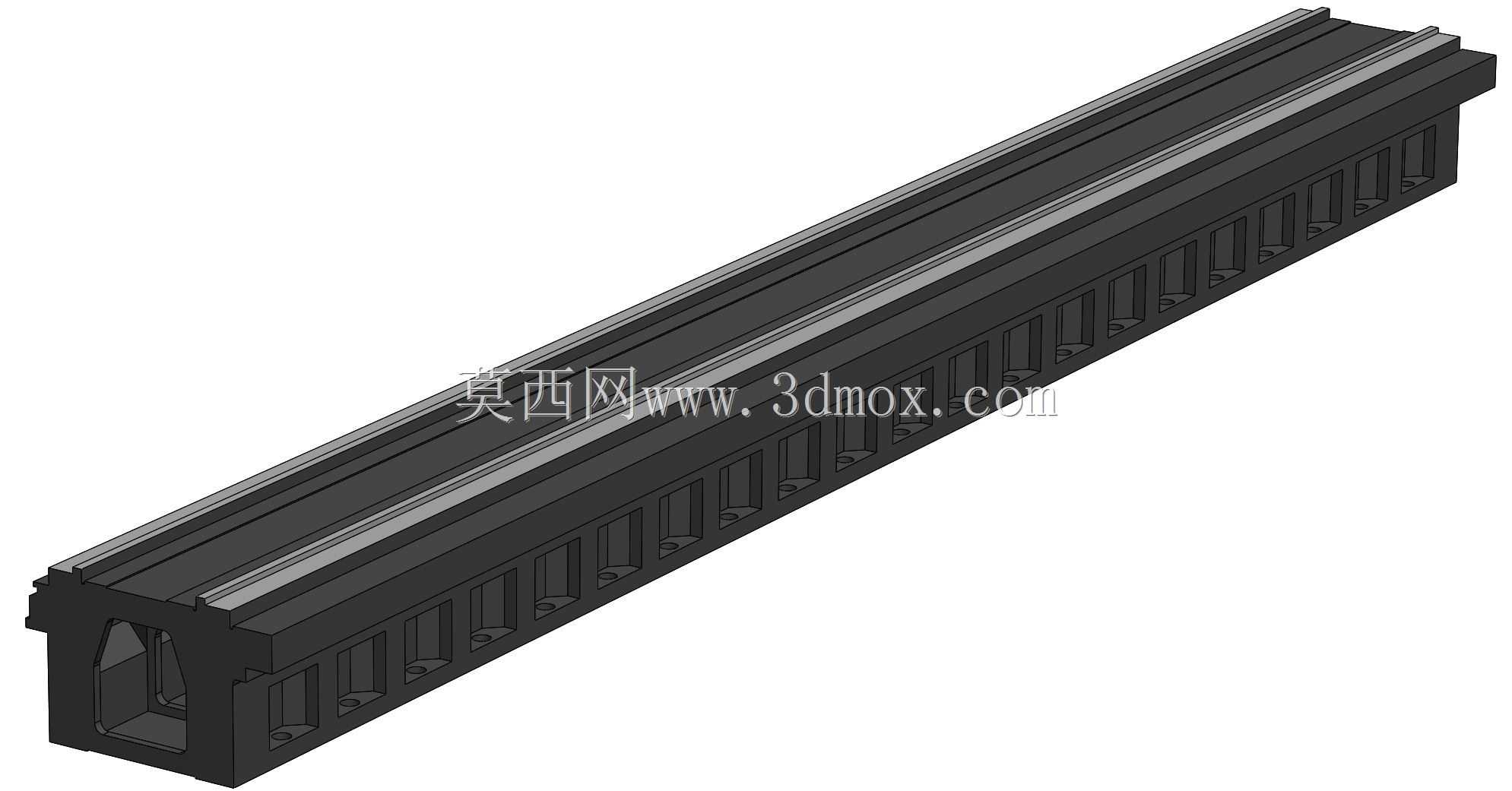

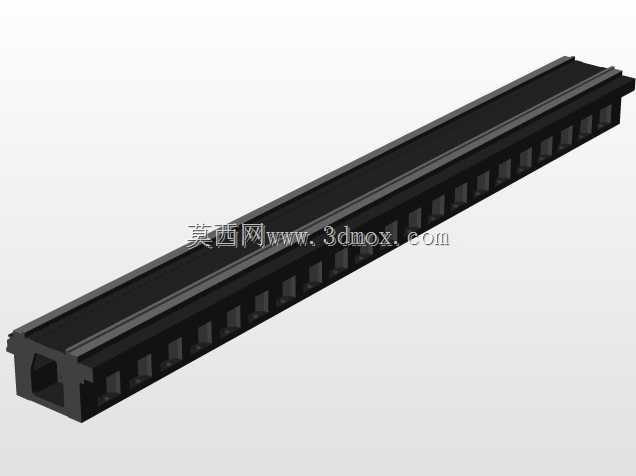

　　作为机床核心承载构件，这款铣床铸造底座的设计直接决定整机动静态刚度与长期加工精度保持性，其选材采用GG30灰铸铁，正是看中该材料优异的阻尼减振特性与铸造工艺适配性，能够在大切削量重载加工场景下，有效吸收铣削过程中产生的高频振动，避免振纹传递至工作台与主轴端，保障加工面的表面质量与尺寸稳定性。从实际应用场景来看，这类长条形床身底座多用于中型数控铣床或专用镗铣床的床身主体，沿长度方向布置的线性导轨安装基面，是整个工作台进给系统的安装基准，设计阶段需要严格控制安装面的平面度、平行度公差，同时要兼顾铸件冷却过程中的变形补偿，避免铸造应力释放后导致导轨安装面翘曲，影响后续进给运动的直线度。

　　从结构设计思路上看，底座主体采用箱型截面为主的框架结构，沿长度方向均匀布置的横向加强筋，并非等间距排布，而是根据导轨载荷分布、丝杠安装座的受力位置做了疏密调整——在主轴加工区域对应的底座段，筋板间距缩小、壁厚做局部加厚，用来承载铣削时的垂直方向冲击载荷；在非主要承载的两端段，适当放大筋板间距，在保障整体刚度的前提下控制铸件整体重量，降低材料成本与铸造难度。底座内部的空腔除了布置加强筋外，还预留了排屑通道与切削液回流的空间，实际装配时可以配合排屑器实现加工切屑的自动输送，避免切屑堆积在床身内部造成热变形，同时切削液回流路径的设计也能减少积液残留，降低长期使用后的锈蚀风险。

　　在安装边界的设计考量上，底座底部设置了多个水平调节垫铁的安装基面，每个安装面都预留了足够的加工余量，现场安装时可以通过垫铁调整整段床身的水平度，抵消地面基础的平面度误差；导轨安装基面旁设计了多个定位销孔与螺纹孔，用于线性导轨的精准定位与紧固，孔位的位置度公差严格匹配导轨样本的安装要求，避免强行装配导致导轨产生内应力，影响滑块运行顺畅度。底座端部预留了伺服电机、丝杠支撑座的安装法兰面，法兰面与导轨安装面的垂直度公差经过严格校核，保障丝杠传动的同轴度，减少进给过程中的爬行与反向间隙。

　　从铸造工艺性角度，整个底座的壁厚设计遵循均匀过渡原则，避免出现壁厚突变导致的铸造缩孔、缩松缺陷，所有转角位置都设计了合理的铸造圆角，减少应力集中，同时在筋板与主体壁面的连接位置做了圆弧过渡，既提升铸件结构强度，也能降低铸造时的铁水充型阻力。铸件时效处理是这类床身底座生产过程中必不可少的工序，粗加工后还需要进行二次时效，充分释放铸造与粗加工产生的内应力，避免后续精加工完成后零件出现缓慢变形，导致机床精度丧失。

　　实际使用过程中，这类铸铁底座的热稳定性表现远优于焊接钢结构床身，灰铸铁的热膨胀系数较低，同时内部的石墨组织能够快速分散局部热量，即使长时间加工导致主轴区域温度升高，床身的热变形量也能控制在较小范围内，配合机床的热补偿系统可以有效保障加工精度。沿床身长度方向布置的导轨防护安装槽，能够适配钢板防护罩的安装需求，避免切屑、切削液飞溅到导轨与丝杠表面，延长传动部件的使用寿命。底座侧面预留的多个工艺孔，既可以作为铸件清砂的操作孔，也方便后期设备维护时检查内部管路、线路的布置情况，部分孔位还可以作为吊装孔使用，方便床身的转运与装配吊装作业。
