弹性搭扣式箱体锁扣钣金结构设计

　　做箱体类设备结构设计的时候，锁扣件的选型和结构匹配往往是容易被忽略但直接影响使用体验的环节，这款搭扣式锁扣的结构设计，刚好适配多数工业储运箱体、设备检修舱门的扣合需求。从实际应用场景来看，这类锁扣大量用在周转工具箱、户外设备防护箱、小型机电设备的侧开检修门、钣金机柜的可拆卸侧板位置，替代传统的螺栓紧固或者外挂锁具，实现无工具快速开合，在需要频繁开启维护、或者周转过程中需要可靠锁止的场景下，比普通合页加锁的结构操作效率高很多。

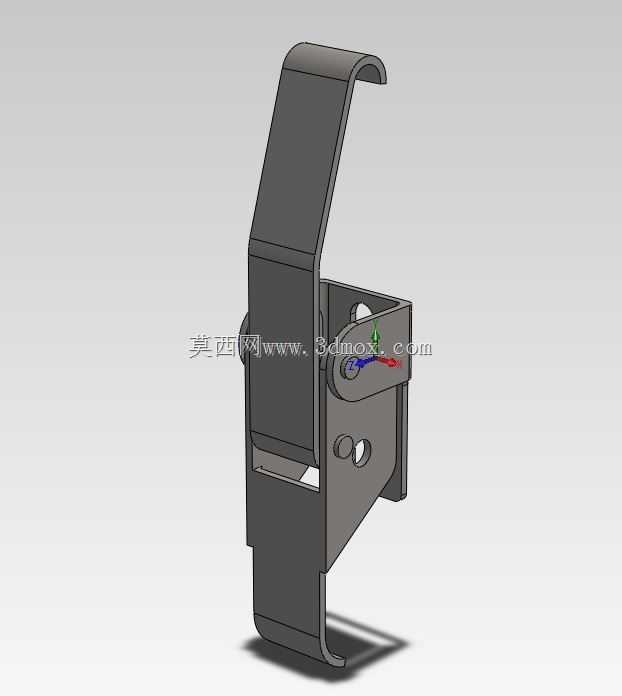

　　从功能特性上拆解，这款锁扣采用一体式弹性钣金折弯作为主受力件，没有额外加装螺旋弹簧，依靠钣金材料自身的弹性形变实现扣合后的预紧力，这种设计的优势是零件数量极少，整体只有冲压成型的扣板、带安装孔的底座两个核心钣金件，再加一颗用于铰接的销轴，没有多余的零散小零件，装配工序简单，长期使用过程中不会出现弹簧脱落、锈蚀失效的问题。扣合状态下，弹性扣板的弯钩结构勾住底座上的限位边，依靠钣金折弯段的回弹力持续施加扣合压力，即使箱体因为装载物料产生轻微形变、或者密封胶条出现一定量的压缩永久变形，弹性结构也能自动补偿间隙，避免出现扣合松动、箱体缝隙漏尘或者异响的问题。

　　设计思路上，这款锁扣完全采用钣金冲压折弯工艺成型，所有折弯边都做了圆角过渡，没有尖锐的冲切棱角，避免操作过程中划伤操作人员。主扣板的上端做了外翻的压边，作为开启时的施力位置，操作人员不需要额外工具，单手向上扳动压边就能克服弹性力完成解锁，扣合时只需要向下按压扣板顶端，听到卡扣卡入的声响就完成锁止，操作反馈清晰。底座上的两个安装孔采用长圆孔设计，安装时可以根据实际的箱体门板和框体的间隙做小范围的位置调整，降低对安装孔位加工精度的要求，即使现场安装时孔位存在少量偏差，也能顺利装配，不会出现扣合错位的问题。

　　从安装边界和尺寸适配来看，这款锁扣的底座采用贴板式安装，不需要在箱体板件上做沉台或者开槽，只需要在对应位置打两个安装孔，用铆钉或者沉头螺丝就能固定，适配1mm到3mm厚度的冷轧钢板、铝合金板甚至工程塑料板材的箱体，不需要对箱体结构做特殊改造。扣合后的有效锁止行程大概在8mm左右，能够兼容厚度在3到6mm之间的箱体密封胶条压缩量，对于带橡胶密封垫的防护箱来说，这个行程刚好能把胶条压缩到合适的密封压缩率，既保证锁止可靠，又不会因为扣合力过大导致胶条过早老化失效。主扣板的宽度控制在20mm左右，扣合后的受力面均匀，不会因为局部应力过大把箱体板件压变形，对于薄钣金制作的轻型箱体来说，这个受力面积刚好能避免安装位置出现局部凹陷。

　　实际选型使用的时候需要注意，这类弹性搭扣的锁止力完全依赖钣金材料的弹性模量和厚度，这款结构采用的是1.2mm厚度的冷轧弹簧钢板，表面做喷塑处理，单扣的额定锁止拉力大概在150N左右，适合用在净载荷不超过50kg的小型箱体上，如果是大型重载周转箱，需要对称布置多个锁扣来分摊受力，避免单个锁扣过载出现塑性变形失去弹性。另外铰接位置的销轴采用翻边铆接结构，没有突出的轴端，不会在安装表面形成凸起，避免剐蹭周边的管线或者操作人员衣物，底座的折弯边做了15度的导向倾角，扣合的时候弯钩能顺着导向边顺利滑入锁止位置，不需要刻意对准就能完成扣合，在视线不好的设备侧面或者底部位置安装使用时，这个导向结构能大幅降低操作难度。

　　对比市面上常见的同类型锁扣，这款结构没有采用容易锈蚀的螺旋弹簧，所有零件都是钣金冲压件，表面处理后防腐蚀能力更强，在户外潮湿环境、或者有少量切削液飞溅的车间设备上使用，也不会出现弹簧锈死无法开启的问题。整体结构没有容易积存灰尘的缝隙，日常清洁维护简单，用在食品加工、医药生产场景的周转箱体上，也不会因为缝隙积尘影响卫生清洁要求。
