带法兰面六角锁紧联接紧固件结构

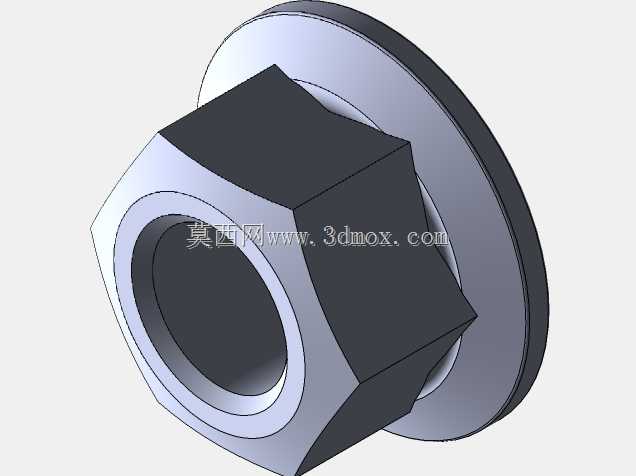

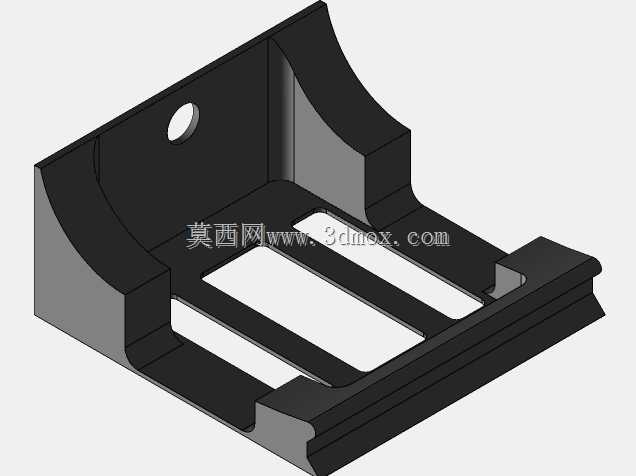

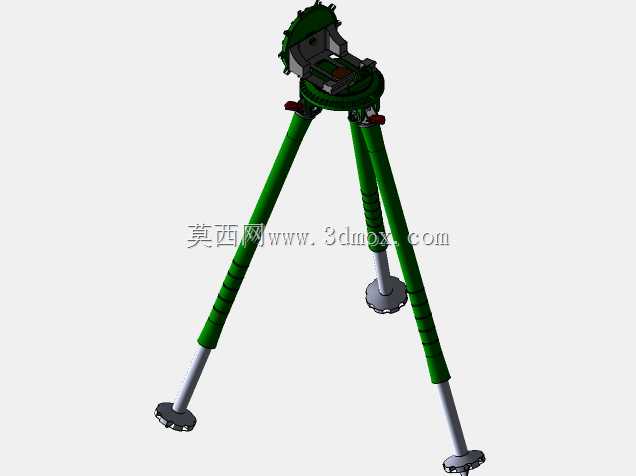

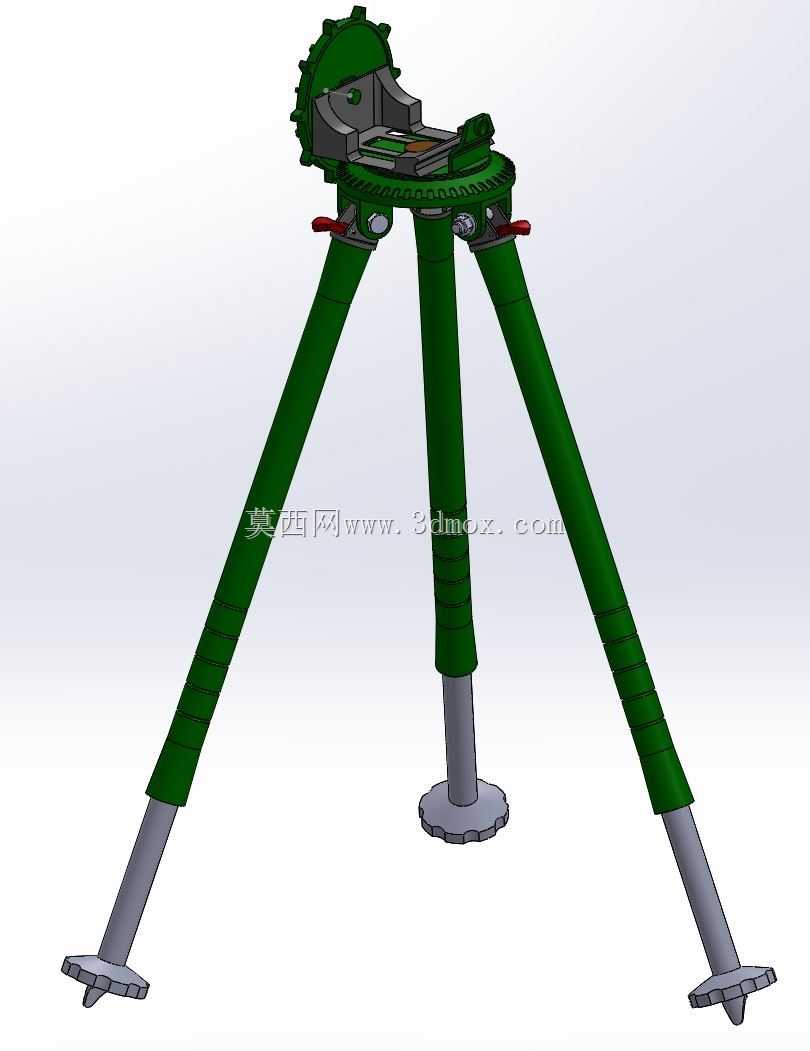

　　在光学观测、户外测绘、影像采集类设备的支撑系统中，取景器与三角架的联接可靠性直接决定设备使用过程中的稳定性，这类联接部位往往需要同时承受设备自重带来的轴向压力、调整角度时产生的径向剪切力，以及户外工况下频繁拆装带来的磨损，常规的六角螺母在这类场景下使用时，容易因为支撑面接触面积不足，在频繁受力后出现松动，甚至因为接触面压强过大压伤三角架的安装基面，影响后续的装配精度。这款带法兰面的六角联接件，正是针对这类取景器三角架的安装需求设计的专用紧固件。从结构设计逻辑来看，法兰盘与六角本体采用一体化成型结构，省去了额外加装平垫圈的装配步骤，安装时法兰面直接与三角架的安装基面贴合，更大的接触面积可以有效分散螺纹锁紧时的压应力，

　　避免薄壁安装基面被压溃，同时一体化的结构也减少了装配过程中零件散落的风险，适合户外作业时的快速拆装需求。六角驱动部分采用标准对边尺寸设计，可以适配常规的开口扳手、套筒工具，不需要配备专用拆装工具，现场维护时的工具通用性更强，即使在没有专用工具的场景下，也能借助常见的五金工具完成锁紧与拆卸操作。螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，具备良好的自锁性能，配合法兰面的压紧作用，在设备调整角度、小幅震动的工况下，也能保持足够的锁紧力矩，不会因为频繁的角度调整出现螺纹回松，避免取景器在使用过程中出现角度偏移、甚至设备滑落的风险。从安装边界来看，法兰盘的外径大于六角本体的对边尺寸，安装时不需要在基面加工过大的沉孔，

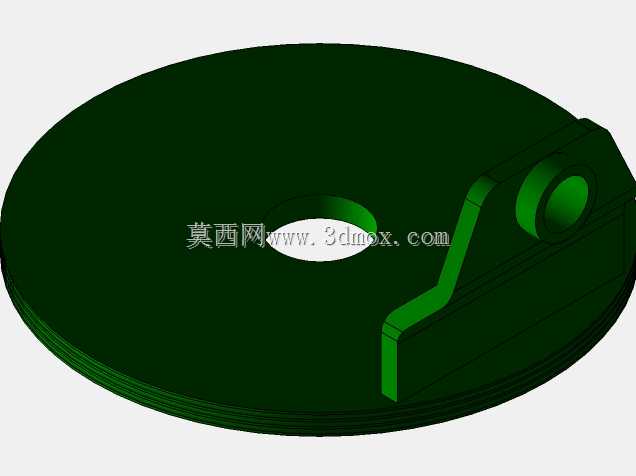

　　只需要加工出适配螺纹直径的通孔即可完成装配，对于三角架上壁厚较薄的安装支耳，这种结构可以大幅降低安装部位的加工难度，不需要额外设计加强筋来提升局部强度，法兰面本身就可以起到分散载荷的作用。在实际应用场景中，这类紧固件除了用于取景器与三角架的联接部位，也可以用于同类需要频繁拆装、对支撑面压强有控制要求的轻型设备支撑结构中，比如便携监测设备的支架联接、户外摄影器材的辅助支撑结构等。设计过程中，六角部分的高度经过反复校核，既保证了足够的扳手咬合深度，避免拆装时出现打滑磨损六角棱边的问题，又不会因为高度过高增加整体结构的重量，符合便携类支撑设备的轻量化设计需求。法兰面的背面没有设计额外的防滑齿纹，

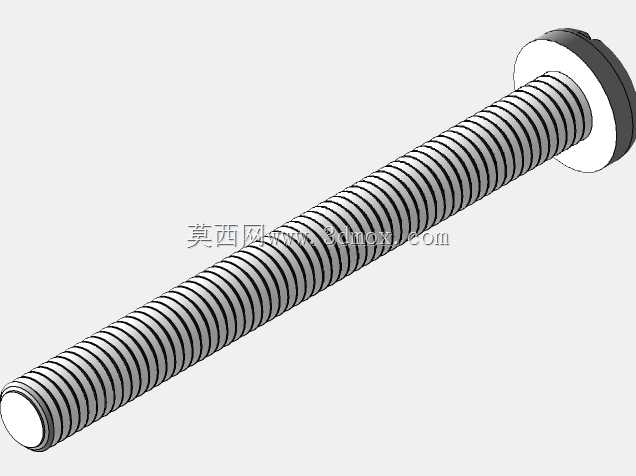

　　是考虑到三角架的安装基面多为阳极氧化铝合金或者工程塑料材质，防滑齿纹在锁紧过程中会划伤基面的防护层，长期使用后容易造成基面锈蚀或者磨损，光滑的法兰面在保证足够压紧摩擦力的同时，不会损伤安装基面的表面处理层，提升整套支撑结构的使用寿命。螺纹孔的通孔设计，使得联接螺栓的长度可以根据实际安装的取景器底座厚度灵活调整，不需要严格匹配固定长度的螺栓，提升了配件的通用适配能力，即使不同批次的取景器底座厚度存在小幅公差，也可以通过调整螺栓的拧入深度完成可靠锁紧，降低了配件选型的匹配难度。在结构细节处理上，六角本体与法兰盘的衔接位置做了小半径的过渡圆角，避免直角衔接处的应力集中，在承受较大冲击载荷时，不会在衔接位置出现断裂失效，提升了零件的整体结构强度。螺纹入口处做了倒角导向处理，安装时螺栓可以顺畅对准螺纹孔，不会因为螺纹入口的毛刺造成错牙、卡滞，提升现场装配的效率，即使在光线不佳的户外作业场景下，也能快速完成螺纹的对准与拧入。
