数控设备Z向直线运动滑台结构

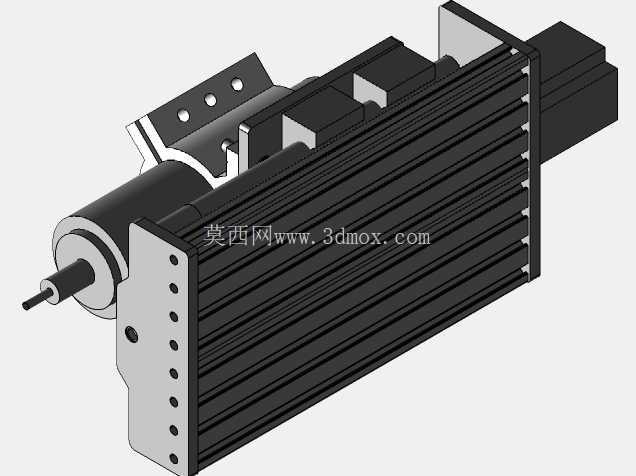

　　这套Z向运动组件是桌面级数控加工设备的核心进给单元，主要承担加工主轴的垂直方向进给动作，常见于小型数控雕刻、PCB铣削、软金属精雕类设备的结构搭建中，适配小行程、轻负载的精密加工场景，能满足非金属板材、薄型软质金属的加工进给精度要求。从结构布局来看，整套组件采用双圆柱光轴作为导向支撑，配合单根滚珠丝杠作为传动核心，导向轴平行度经过装配校准，能保证主轴上下运动过程中无偏摆、卡滞，丝杠选用sfu1204规格，导程适配桌面设备的进给速度需求，既不会因为导程过大损失进给分辨率，也不会因为导程过小拖慢空程移动效率。

　　主轴安装座采用整块铝合金铣削加工而成，安装面预留了标准风冷主轴的装夹孔位，侧面设置锁紧螺钉位，可适配不同外径的同规格主轴，安装座与导向轴之间采用直线轴承配合，滑动阻力小，配合预紧后的滚珠丝杠，反向间隙可以控制在极小范围内，满足精雕加工的进给精度要求。组件的安装边界适配1204规格的导轨安装跨距，整体安装底板预留了与X轴滑台连接的螺纹孔位，孔位间距符合通用桌面数控设备的安装标准，不需要额外做转接板即可直接装配到常见的龙门式移动工作台设备上，Z向有效行程覆盖小型加工件的厚度范围，可满足从薄PCB板到100mm以内厚度非金属板材的加工升降需求。

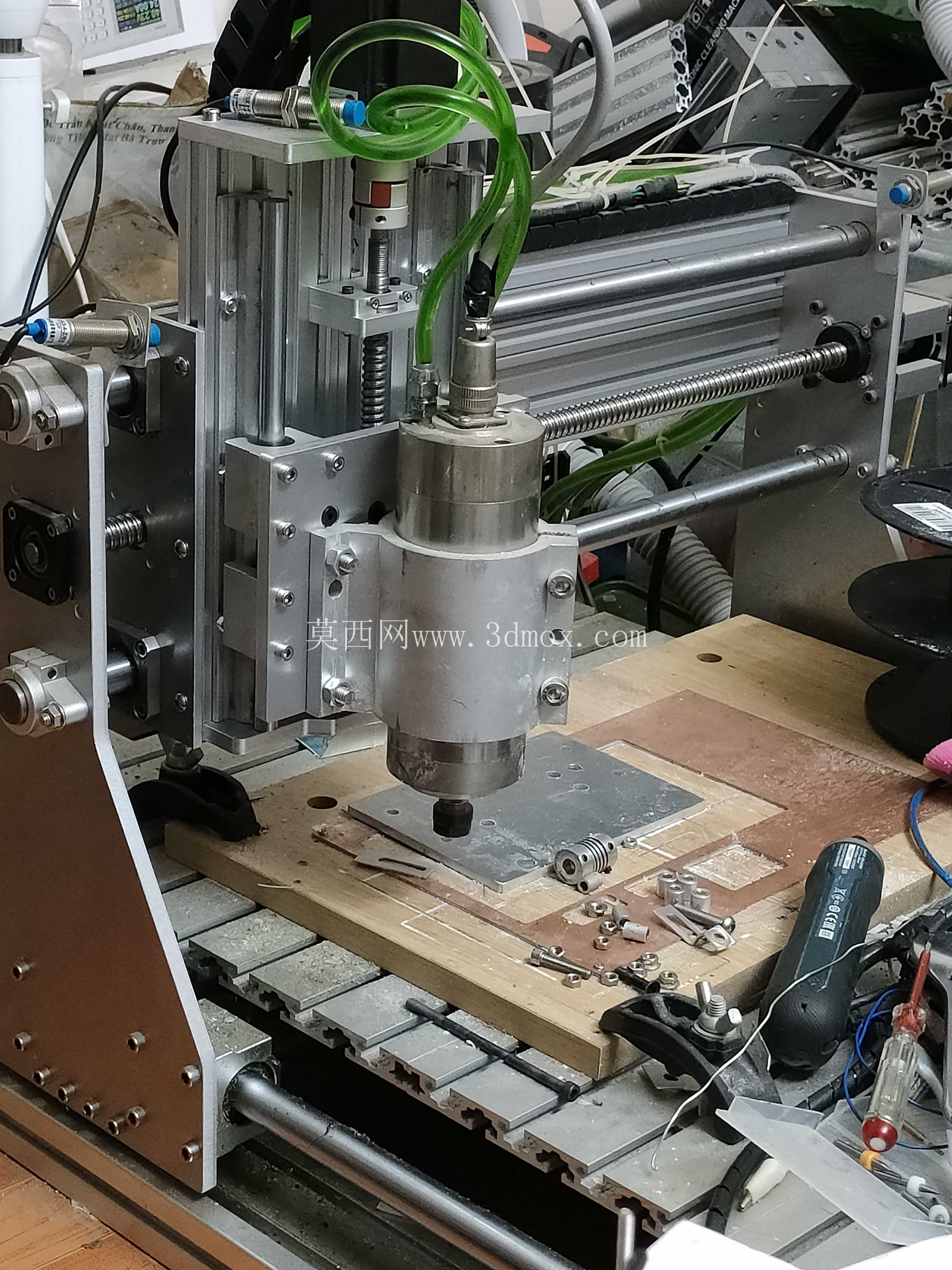

　　设计过程中重点考虑了运动部件的重量平衡，整套运动组件的重量经过优化，在保证结构刚性的前提下尽可能铣除安装座的多余材料，降低Z轴驱动电机的负载，同时导向轴的固定座采用上下分体式锁紧结构，装配时可以灵活调整导向轴的张紧程度，避免长期使用后导向轴出现挠度变形影响运动精度。传动丝杠的端部采用双轴承支撑结构，支撑座内配置角接触轴承，可承受主轴加工过程中产生的轴向切削力，避免丝杠受力变形影响进给精度，丝杠螺母与主轴安装座之间采用法兰式连接，连接螺钉均匀布置，保证传动过程中受力均匀，不会出现偏载导致的螺母磨损加快问题。气路管线随运动部件布置，采用拖链或者柔性气管走线，避免Z轴上下运动过程中管线出现拉扯、弯折损坏，图中可见的绿色气管为主轴气冷或者辅助吹气的管路，走线位置避开了运动行程范围，不会与其他结构件产生运动干涉。这套结构在实际使用中，主要负责带动高速旋转的主轴完成垂直方向的下刀、抬刀、分层进给动作，加工时Z轴的进给精度直接决定了加工件的深度尺寸一致性，因此结构设计时对所有配合面的形位公差都做了明确要求，导向轴安装面的平面度、丝杠与导向轴的平行度、主轴安装孔与运动方向的垂直度都是装配时需要重点校准的参数。

　　对于DIY数控设备或者小型设备改造场景，这套结构不需要做过多修改即可直接复用，所有连接孔位都采用标准公制螺纹，配套的紧固件都是市面常见的标准件，后期维护更换配件十分方便，导向轴、直线轴承、滚珠丝杠这些标准传动件都可以直接从市面采购同规格产品替换，不需要单独定制加工，降低了设备的搭建和维护成本。结构的刚性设计也匹配轻负载加工场景，在加工木质、塑料、PCB板这类软质材料时，切削力较小，整套结构不会出现明显的振颤，加工表面质量可以满足常规使用需求，如果需要加工硬度更高的材料，只需要更换更高刚性的导向轴和加大丝杠直径即可在原有安装基础上做升级，拓展性较强。
