四自由度水平关节斯卡拉机械臂结构设计

这套斯卡拉机械臂的结构设计，核心围绕3C电子装配、轻载物料分拣这类对平面定位精度、节拍速度有明确要求的工业场景展开，区别于六轴关节机器人的全空间姿态调整能力，斯卡拉构型的先天优势就在于平面内的XY方向高速往复运动，搭配Z轴升降与末端旋转自由度，刚好匹配插件、锁螺丝、小件搬运、点胶这类作业的动作需求，不会出现冗余自由度带来的控制复杂度提升与刚性损耗问题。

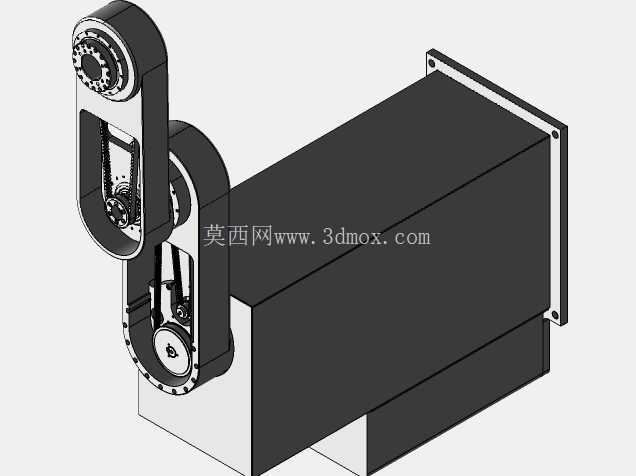

从结构布局来看，整套臂体的驱动单元采用后置集中安装的思路，将大臂、小臂的回转驱动电机整合在基座腔体内，通过同步带轮组将动力传递至各关节转轴，这种设计能最大程度降低臂体运动部分的自重，减少运动过程中的转动惯量，对提升高速启停阶段的定位稳定性、缩短单节拍作业时间有直接帮助。同步带传动的选型上，特意匹配了圆弧齿同步带，相比梯形齿同步带，啮合间隙更小，传动噪音更低，同时能抵消一部分电机启停带来的冲击，长期运行下的传动精度保持性更优，带轮的张紧结构集成在关节支座侧面，不需要拆解臂体外壳就能完成张紧力调整，日常维护的操作门槛更低。

基座部分采用箱式焊接结构做主体，安装法兰面设置在基座后侧与底部两个方向，能适配桌面式安装、机架侧装两种常见的产线集成方式，底部安装面预留了规整的螺栓孔阵列，孔位间距匹配工业铝型材的通用槽距，不需要额外做转接板就能直接固定在4040、4080系列铝型材搭建的设备机架上；后侧安装面则适配流水线侧挂的安装需求，能节省产线的平面占用空间。基座腔体内部预留了足够的走线空间，电机动力线、编码器线、末端执行器的气路与信号线都能通过臂体内部的中空走线槽引出，不会出现管线外露随臂体运动弯折磨损的问题，也避免了运动过程中管线与周边设备剐蹭的风险。

臂体的关节部分采用交叉滚子轴承作为回转支撑，相比普通深沟球轴承，交叉滚子轴承能同时承受径向载荷、轴向载荷与倾覆力矩，单轴承就能满足关节的支撑需求，不需要成对布置轴承，能有效压缩关节部分的轴向厚度，让整个臂体的结构更紧凑。大臂与小臂的壳体采用轻量化设计，在保证结构刚性的前提下做了局部减重槽处理，材料选型上适配铝合金铣削加工的工艺要求，壁厚均匀过渡，不会出现加工过程中变形过大的问题，臂体的外轮廓做了圆角过渡处理，避免运动过程中尖锐棱角剐蹭操作人员或者周边工装。

末端执行器的安装接口采用标准的法兰连接结构，搭配独立的旋转轴与Z轴升降滑台，Z轴滑动部分采用直线导轨做导向，传动方式适配滚珠丝杠，能保证升降过程中的直线度与重复定位精度，末端旋转轴预留了标准的气路接口与电气接线点位，能快速适配夹爪、吸嘴、点胶阀等不同类型的末端执行器，不需要对臂体结构做二次修改就能完成不同作业场景的切换。

设计过程中特意对各关节的运动范围做了硬限位结构，在大臂、小臂的回转极限位置设置了聚氨酯缓冲块与硬限位挡块，即使软件层面的限位失效，机械硬限位也能避免臂体过度回转碰撞到基座或者周边设备，缓冲块能吸收限位触发时的冲击，不会因为刚性碰撞导致关节结构变形或者传动部件错位。整套结构的安装边界做了明确的避让设计，臂体在全行程运动过程中，外轮廓不会超出基座的安装投影范围过多，方便产线集成阶段做安全防护栏的布局设计，不需要预留过大的安全冗余空间。
