DB26内螺纹直通孔板载D-SUB连接器

　　该模型呈现的是一款26芯孔型D-SUB连接器，采用板载直插安装结构，两侧固定位为内螺纹直通形式，主要用于工业控制、测试仪器、通信机柜和老旧外设接口中完成多芯信号互连。实际布线时，这类接口常承担并行信号、低速控制信号或设备外部连接任务，26个接触件按D-SUB标准两排交错排布，壳体外形具有明确的防呆方向，能够避免插头反插。

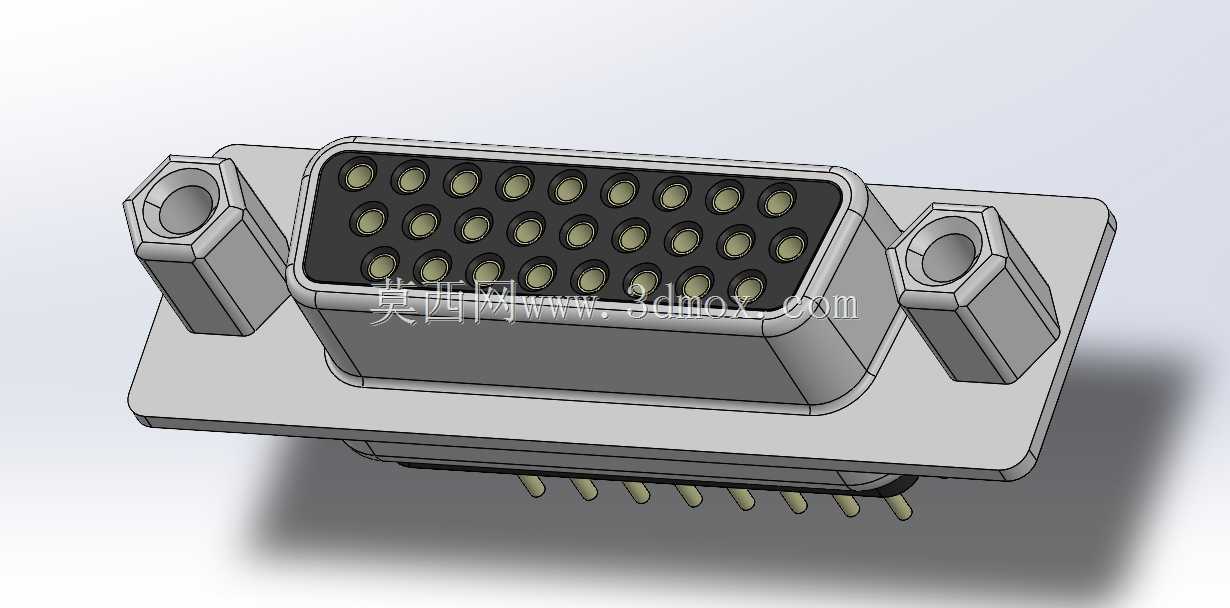

　　建模时先依据D-SUB接口的梯形轮廓确定金属外壳和绝缘基座的边界，再布置两排插孔接触件。前端黑色插合面保留了密集孔位和外围屏蔽壳体，两侧六角形螺母座与安装法兰形成一体，用于螺钉锁紧；下方伸出的镀金针脚按PCB焊接间距排列，适合穿过电路板后进行波峰焊或手工焊接。针脚长度、法兰厚度和螺母座高度均按装配干涉检查进行控制，保证插头对接、螺钉锁紧和板级焊接三个动作互不冲突。

　　从安装边界看，模型重点表达了矩形安装板、前端插合区和底部针脚区的空间关系。选型时不仅要核对26芯数量和孔/针性别，还要确认板厚、针脚行距、法兰开孔以及两侧螺纹固定方式。内螺纹直通结构适合从设备面板外侧或配对插头侧引入螺钉，反复拆装后仍能保持较稳定的压紧力；金属外壳则为屏蔽接地和机械防护提供基础。

　　结构设计中，绝缘本体负责维持接触件间距，金属外壳承担导向和屏蔽，安装法兰承担面板定位。模型把圆角、拔模斜度、螺母座外形和针脚伸出状态都做了实体化表达，可用于检查连接器在面板开孔、PCB布局、线束走向和外壳避让中的适配情况。对设备开发人员而言，这类接插件虽然结构成熟，但针脚密集、安装高度有限，若前期不建立完整三维数模，后期容易出现插头与外壳间隙不足、螺钉无法装入、焊针与板孔错位等问题。该数模可直接作为接口空间校核、装配演示和加工沟通的依据。
