六自由度人机协作轻型机械臂结构设计

这款六自由度协作型机械臂的结构设计，核心围绕人机共融的作业场景展开，从关节布局到安装边界的设定，都贴合产线近距离人机协同的实际需求。不同于传统重载工业臂的封闭作业要求，该臂体所有关节都采用了圆润无锐角的包覆设计，外层采用哑光耐磨的非金属包覆层，既避免作业过程中剐蹭操作人员，也能在发生意外碰撞时通过外层形变吸收部分冲击能量，配合关节内置的力矩感知单元，可实现接触即停的安全响应，完全满足协作机器人的安全设计规范。

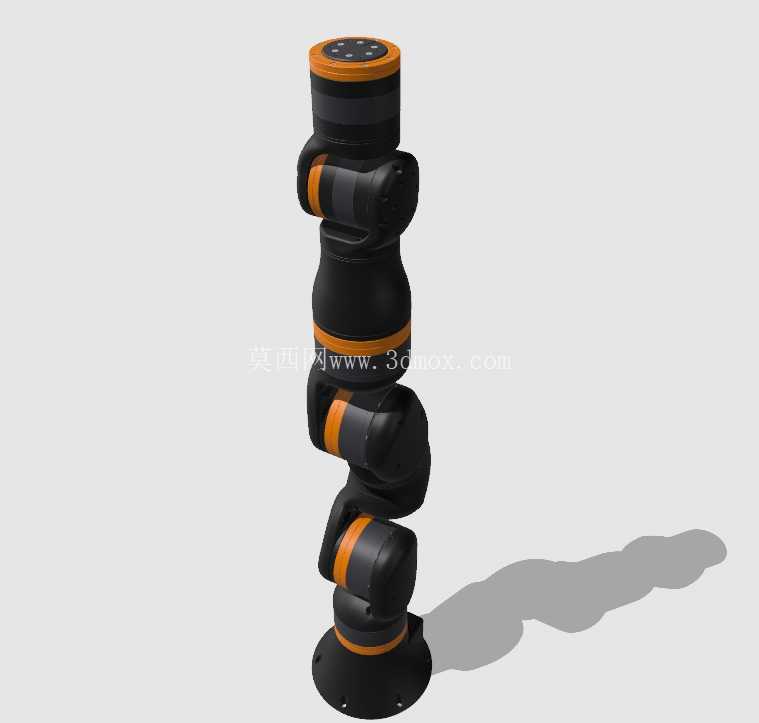

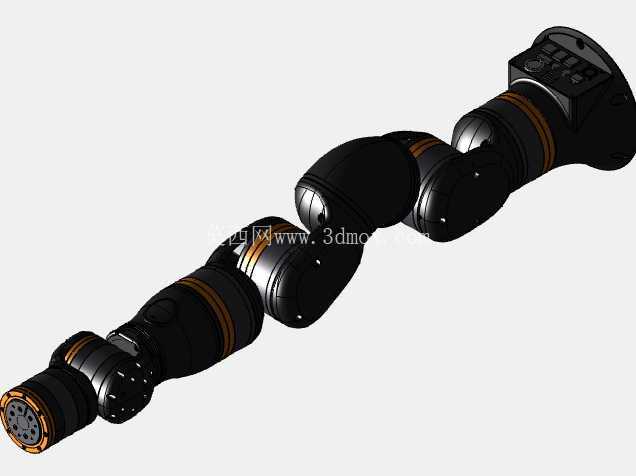

从关节布局来看，六个转动关节采用模块化串联设计，从基座到末端法兰依次排布，每个关节都集成了驱动单元、减速机构与感知元件，没有外露的走线与突兀的结构凸起，臂体展开时的运动包络经过反复校核，相邻关节运动到极限位置时也不会发生结构干涉，各关节的转动范围覆盖了常见的上下料、装配、搬运作业所需的姿态角度，末端可覆盖的作业空间呈近似球形区域，能适配桌面级作业站、小型装配单元的工位布局需求。基座采用大直径法兰安装结构，安装孔位按照通用协作臂的接口规范设计，可直接固定在标准铝型材工作台、设备机架或者移动小车上，不需要额外加工复杂的转接板，安装面的平面度公差控制在0.1mm以内，保证臂体运行时的基座稳定性，避免高速运动时出现晃动。

在实际应用场景中，这类轻型协作臂可承担3C电子行业的小零件上下料、螺丝锁附，实验室场景的样本转运，以及零售端的简易抓取、演示类作业，由于自身重量较轻，单人即可完成搬运与安装调试，不需要借助重型吊装设备，非常适合需要频繁调整工位布局的柔性产线。臂体的关节连接处采用了橙色的标识环，既可以直观区分各关节的位置，也能在设备运行时起到安全警示作用，提醒周边人员注意臂体运动范围。末端法兰采用标准接口设计，可快速适配夹爪、吸盘、快换接头等不同末端执行器，满足不同作业任务的切换需求，法兰端面的定位销孔可保证末端执行器的重复定位精度，减少每次换型后的校准工作量。

设计过程中对臂体的自重负载比做了针对性优化，臂杆部分采用轻量化的结构设计，在保证结构刚性的前提下尽可能削减不必要的材料厚度，让臂体在额定负载下运行时，末端的形变量控制在作业允许的误差范围内，不会因为臂杆挠曲影响作业精度。各关节的走线全部从臂体内部穿过，从基座到末端法兰没有外露的线缆，既避免运动过程中线缆被剐蹭拉扯，也让整体外观更加整洁，减少日常维护时清理线缆周边杂物的工作量。关节处的密封结构可阻挡日常作业环境中的粉尘、少量飞溅液体进入关节内部，适配普通工业车间、装配实验室的常规环境使用，不需要额外加装防护外罩。

从安装边界来看，臂体折叠后的整体尺寸紧凑，可收纳在较小的空间内，当工位暂时不需要使用时，可将臂体折叠至竖直状态，减少对工作台面的空间占用。基座的电气接口全部布置在基座侧面，接线时不需要挪动臂体位置，线缆可顺着工作台的走线槽排布，不会干扰臂体的正常运动。各关节的运动限位既有软件层面的软限位，也有结构层面的硬限位，双重保护避免关节超程运行造成内部器件损坏，硬限位的位置经过反复调整，既保证足够的运动范围，也不会在触发限位时对关节结构造成刚性冲击。
