这款充电控制板主打高功率双向充放场景,适配当下多设备快充补能需求,可直接作为大容量移动电源的核心控制单元使用,也能嵌入小型储能设备、户外便携供电装置中承担充放电管理职能,覆盖日常数码设备快充、户外作业临时供电、小功率应急备电等多个实际使用场景。板载核心控制芯片可实现最高100W的双向功率传输,对外输出时能自动识别接入设备的快充协议,匹配对应电压电流档位,避免损伤受电设备;自身充电时也支持高压大电流输入,大幅缩短储能单元的补能时长,相比传统低功率移动电源方案,充放效率提升明显,能减少能量转换过程中的无效发热。

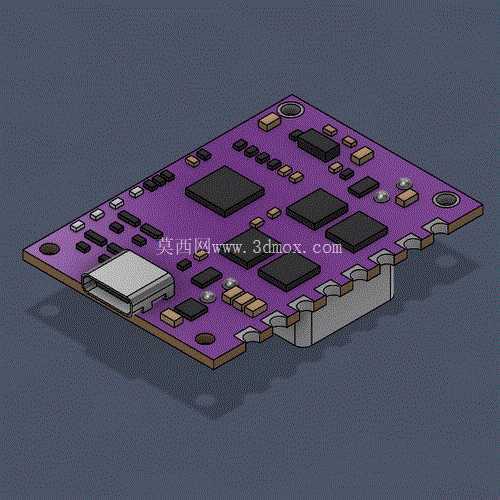

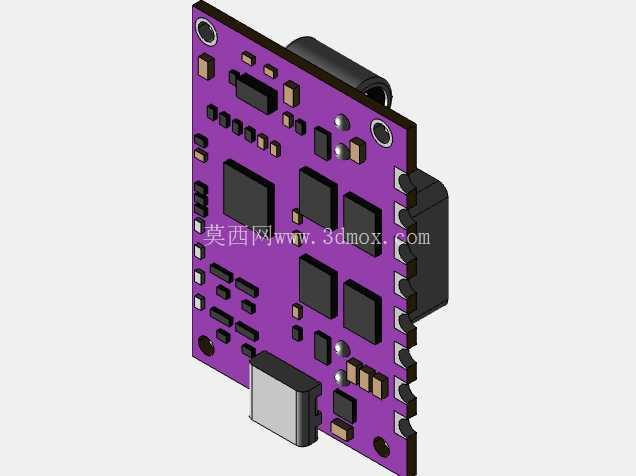

设计阶段优先考虑了PCB的布局合理性,功率回路走线做了加宽处理,大电流通路上的焊盘做了露铜加锡设计,降低长期大电流工作下的线路压降与发热风险;接口位置设置在板边单侧,方便外壳组装时预留开口,Type-C接口采用沉板贴片工艺,既降低了整体装配厚度,也能提升接口插拔时的结构强度,减少长期使用后接口松脱的概率。板上预留了多组锂电池焊接点位,支持多串锂聚合物、磷酸铁锂电芯的接入,搭配板载的均衡电路,能在充放电过程中平衡各串电芯的电压差,避免单串电芯过充过放,延长储能电芯的循环使用寿命;周边阻容、功率器件全部采用贴片封装,整体板面布局紧凑,没有冗余的空间浪费,紫色阻焊层在批量生产时辨识度较高,也能在返修时更快识别板面走线。
安装边界上,板体四周预留了标准固定孔位,孔位间距适配常见的移动电源外壳安装柱,不需要额外做转接支架就能直接固定;板体整体厚度控制在毫米级,除接口与核心电感、电容的凸起高度外,其余元件均采用低高度贴片件,能适配薄型外壳的装配要求,不会出现元件顶壳的问题。实际使用中,板载的状态指示元件可直观反馈充放电状态、剩余电量区间,不需要额外外接显示模块就能完成基础的状态识别;保护电路覆盖输入过压、输出过流、电芯过温、短路等常见异常工况,触发保护后能自动切断回路,避免故障扩大损坏后端设备或电芯本身。
建模过程中完整还原了板上所有元件的实际尺寸与安装位置,包括贴片阻容的排布、接口的突出高度、固定孔的孔径与位置公差,可直接用于外壳结构的适配设计,也能作为同类充电板开发的参考基准,帮助结构工程师快速完成壳体的干涉检查、安装位匹配,减少反复打样验证的周期。
