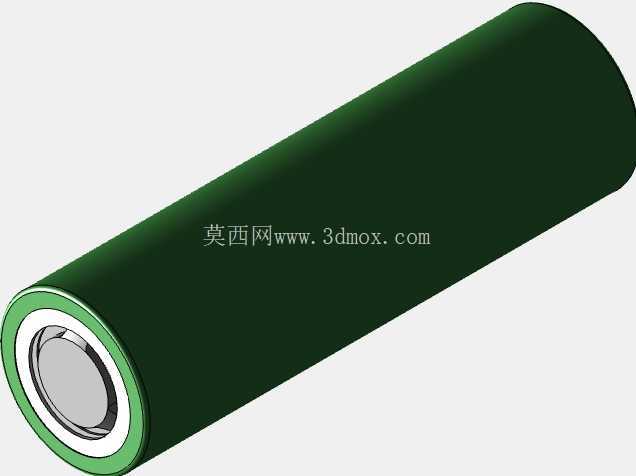

三星21700规格锂离子电芯三维结构

　　做消费电子、小型储能设备的结构设计时，圆柱电芯的安装位匹配是绕不开的环节，很多新手建模时容易忽略电芯实际公差带来的装配干涉问题，这款参照实物测绘的21700圆柱锂离子电芯模型，能直接给结构设计阶段提供精准的尺寸参考，省去反复核对实物测量值的冗余步骤。日常做手持电动工具、便携储能电源、笔记本外置电池包、甚至小型两轮代步车的电池PACK设计时，21700规格电芯是目前应用占比极高的选型方向，相比传统18650电芯，它的单颗容量上限更高，大倍率放电下的温升控制表现更优，在相同能量密度要求下，能减少整包的电芯使用数量，降低PACK串并联的焊接复杂度与BMS采样通道的布设难度。

　　这款模型的建模逻辑完全贴合实物生产的成型逻辑，外壳采用卷绕成型的钢壳包覆结构，正极位置的绝缘垫圈、负极端面的集流盘结构都做了还原，没有做过度的简化省略，在做电池仓结构设计时，可以直接提取模型的外轮廓面做干涉检查，不用再担心因为模型简化导致的装配间隙预留不足问题。尺寸测绘阶段完全参照量产电芯的实际公差带做了边界校准，电芯主体的圆柱段直径、总长度都匹配量产件的通用安装尺寸，正极凸起的高度、负极端面的平面度特征都做了对应还原，在做弹片接触式电池仓、焊接式电池组固定结构时，可以直接调用模型做配合公差验算，比如弹片的压缩量预留、焊接镍片的折弯空间避让，都能在装配环境下直接完成模拟。

　　从实际工程应用的角度看，很多工程师在选型初期容易只关注电芯的电性能参数，忽略机械结构层面的安装边界，比如电芯外壳的绝缘层厚度、正负极的接触面积要求，这些细节如果在建模阶段没有准确还原，后续开模或者打样时很容易出现装不进去、接触不良的问题，这款模型把这些容易被忽略的结构细节都做了呈现，比如电芯外壳的喷塑层厚度对应的外圆增量、正极帽的翻边结构尺寸，都和实物保持一致。在做电池包的热管理结构设计时，也可以直接基于这个模型的外表面做散热间隙的布设，比如相邻电芯之间的隔圈厚度、导热垫的压缩量预留，都能依托模型的精准尺寸做仿真前的结构预处理，不用再重新绘制电芯的基础轮廓。不同于很多参数化生成的理想化电芯模型，这款模型的端面圆角、壳体合模线位置的微小凸起都做了写实还原，在做高精度的装配仿真时，这些微小特征不会导致仿真计算出现穿模问题，能更真实地模拟实际装配过程中可能出现的卡滞点。针对不同应用场景的安装需求，比如需要在电芯侧面粘贴温度传感器、布设采样线束的场景，模型的圆柱面是完整的连续曲面，可以直接在上面提取贴合面做固定结构的设计，不用再修补破面。

　　做消费类电子产品的结构设计时，很多产品的电池仓是和外壳结构一体成型的，电芯模型的精准度直接决定了外壳模具的开模尺寸是否合理，如果模型尺寸偏小，后续量产时电芯在仓内会出现晃动，导致接触不良；如果尺寸偏大，电芯无法顺利装入，会直接导致整批结构件报废，这款基于实物测绘的模型能最大程度规避这类尺寸匹配风险。在做电池组的成组结构设计时，还可以基于这个单电芯模型快速阵列生成不同串并联数的电池组排布，提前核算整组的外形尺寸，匹配产品的内部空间，比如常见的2串3并、4串2并结构，都能通过阵列快速完成布局，检查和周边结构件的间隙是否满足安规要求。
