英集芯IP2369双向快充移动电源充电板模块

这款基于英集芯IP2369方案打造的45W双向快充充电板，主要面向便携储能、数码配件DIY、小型户外供电设备的开发场景，核心承担移动电源的充放电管理、协议识别、功率转换职能，可适配2-6串锂电池组的充放电管控需求，为智能手机、笔记本电脑、便携数码外设提供稳定的直流供电输出。从实际应用层面看，这类模块常被集成到大容量户外移动电源、桌面快充充电站、DIY改装的储能设备中，相比通用公模方案，IP2369本身支持的宽电压输入输出特性，能够覆盖多数消费类数码设备的快充协议，减少外围协议芯片的冗余布置，压缩整体电路板的占用空间。

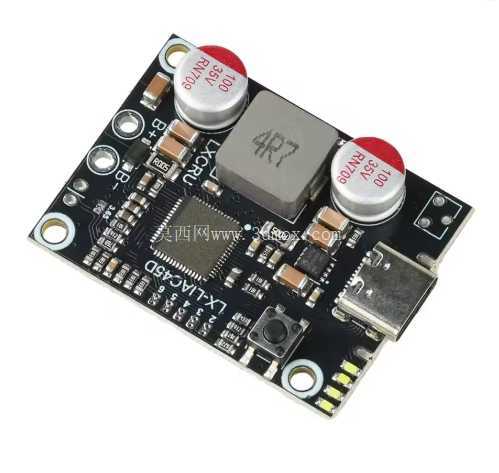

设计层面，整块电路板采用FR-4玻纤基板打造，板上元件布局遵循功率回路最短原则，两个大尺寸电解电容布置在板侧边缘，紧邻输入输出回路的功率节点，能够有效滤除充放电过程中的纹波干扰，降低功率开关管工作时产生的电压尖峰对周边敏感器件的影响。板上集成的功率电感、同步整流管均按照45W持续输出的功率余量选型，在满负载输出工况下，配合合理的铺铜散热设计，无需额外加装散热片即可维持稳定工作，避免长时间高功率输出时出现过热降功率的问题。需要注意的是，当前版本的板型虽然预留了USB-A端口的焊盘位置，但实际接线逻辑并未打通该端口的输出通路，IP2369芯片本身具备的USB-A端口支持能力并未在该板型上落地，实际使用时仅能通过板载的USB-C端口实现双向充放电功能，若要扩展USB-A输出，需要额外调整板上走线并补充对应的端口保护元件。

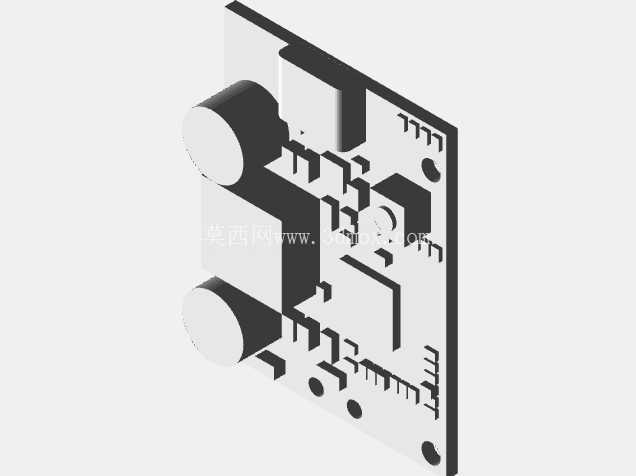

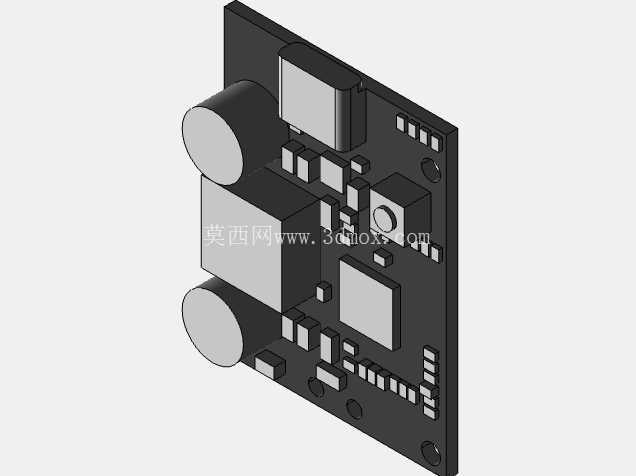

从安装边界来看，整块电路板采用矩形板型设计，板边预留了多个固定安装孔，孔位间距匹配常见的塑料外壳安装柱尺寸，可直接嵌入常规尺寸的移动电源壳体内，无需额外做结构避让。板上最高的元件为两个直立电解电容，其高度决定了整个模块的竖向安装空间，在做外壳结构设计时，需要在电容顶部预留至少1mm的安全间隙，避免组装时挤压电容本体导致引脚脱焊或元件损坏。接口端的USB-C母座采用沉板设计，母座端面与板边齐平，组装时可直接与外壳的接口开孔对位，不需要额外做接口垫高处理，能够降低外壳结构的设计复杂度。板上的电量检测、按键触发、指示灯驱动电路均布置在板边位置，可直接外接轻触按键与LED指示灯，实现电量显示、输出触发的交互功能，不需要额外扩展副板。

在实际功能表现上，该模块支持USB-C端口的双向功率传输，接入适配器时可自动切换为充电模式，为内置锂电池组提供恒流恒压充电管理，充满后自动转入浮充状态，具备过充、过放、过流、短路、过温多重保护逻辑；外接用电设备时自动切换为放电模式，能够自动识别设备的快充协议，匹配对应的输出电压档位，最高可实现45W的功率输出，满足轻薄笔记本电脑的快充供电需求。板上的元件排布充分考虑了量产焊接的工艺要求，所有贴片元件均满足回流焊的工艺间距要求，插件元件的引脚孔径匹配常规波峰焊的工艺参数，可直接导入SMT产线实现批量贴片生产，不需要做额外的工艺调整。
