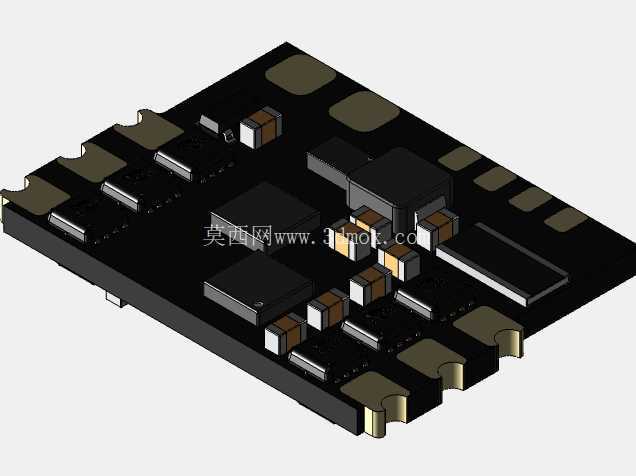

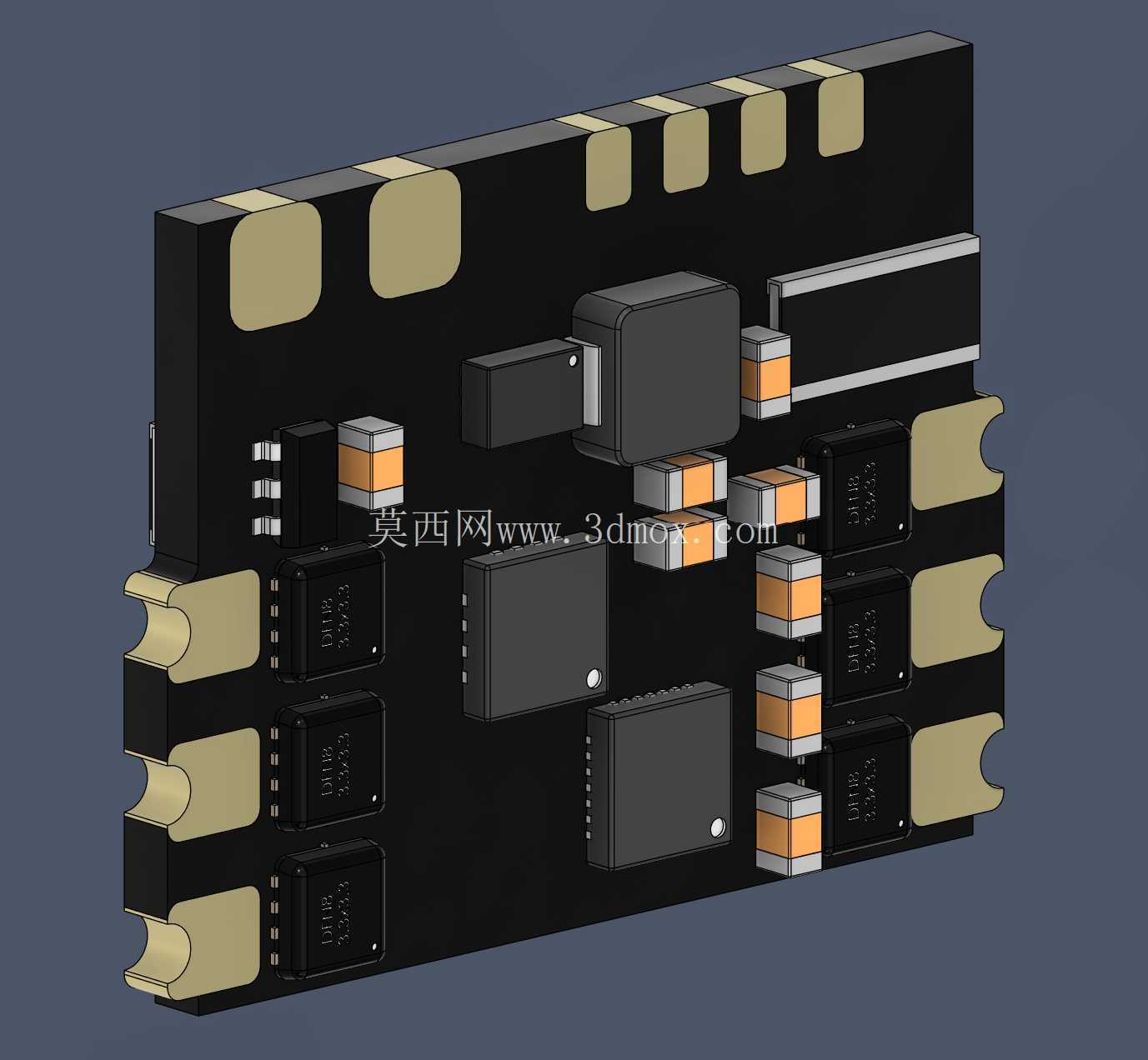

小型AM32双路无刷驱动电调结构设计

　　从实际应用场景来看，这类双路无刷电调主要适配搭载两个无刷电机的小型机器人平台，比如双轮差速驱动的巡检小车、双关节协同的桌面机械臂末端、小型双旋翼无人机，以及需要双电机同步驱动的微型履带式移动设备，相比传统单路电调双板堆叠的方案，一体化的双路设计能减少近40%的驱动模块占用空间，同时省去了两个单电调之间的信号连接线，降低了布线带来的信号干扰风险。从功能特性上看，该电调搭载AM32驱动方案，相比传统的BLHeli方案，在低速扭矩输出、电机线性控制、刹车响应速度上都有更优表现，能够满足机器人在启停、低速爬行、精准转向这类工况下的动力控制需求，双路独立驱动的设计可以同时给两个无刷电机提供独立的动力输出与控制信号，不需要额外添加信号分路模块。在设计思路上，整个驱动板采用长条形的板型布局，所有功率器件、信号处理芯片、电容电阻都采用单面贴装的排布方式，板边预留了半孔焊盘作为动力输出与信号输入接口，没有额外设置立式接插件，一方面可以降低整个模块的整体高度，让模块可以贴装在机器人骨架的夹层空间内，另一方面半孔焊盘可以直接与主控制板进行焊接连接，省去了接插件的接触电阻，也避免了震动环境下接插件松脱的问题。在小型移动机器人、桌面级仿生机器人、微型多旋翼平台这类对内部空间利用率要求极高的设备开发中，动力驱动模块的体积、布线整洁度与性能表现，往往直接决定整机的结构布局上限。这款双无刷驱动电调的结构设计，核心出发点就是解决小体积机器人内部驱动模块堆叠杂乱、走线冗余、动力输出与体积不匹配的痛点，让结构工程师在做整机布局时，不需要为驱动模块预留过多冗余空间，也不用额外设计复杂的走线固定结构。

　　功率器件的排布特意做了分区设计，三个半桥驱动芯片分别排布在板边的三个动力输出焊盘旁，缩短了功率回路的走线长度，减少大电流输出时的线路损耗与电磁干扰，主控芯片布置在板卡中部远离功率器件的区域，避免功率器件工作时的温升影响主控芯片的运行稳定性，滤波电容则均匀排布在功率回路的各个节点上，针对不同频率的纹波做对应的滤波处理，保证动力输出的平顺性。从外形尺寸与安装边界来看，整个电调板的长宽比控制在3:1左右，厚度仅为板上最高器件的高度，没有突出板卡平面的结构件，安装时可以直接通过板边预留的三个半圆形缺口进行定位固定，不需要额外设计复杂的安装支架，固定孔位的间距适配市面上主流的小型机器人骨架安装孔标准，能够直接兼容现有多数小型机器人平台的安装位，不需要对原有骨架结构做修改。

　　板卡的边缘做了圆角处理，避免安装时剐蹭其他线路或者结构件，所有器件的贴装高度都控制在统一的尺寸范围内，不会出现个别器件突出导致安装间隙不足的问题。在结构细节上，功率器件对应的板卡区域预留了散热铺铜，在持续大电流输出时可以通过板卡自身的铜箔进行散热，不需要额外加装散热片，进一步压缩了模块的整体体积，信号输入端口的焊盘做了加大处理，方便手工焊接时的上锡操作，也能提升焊接后的连接强度，动力输出焊盘则做了沉金处理，大电流通过时的接触电阻更低，长期使用也不容易出现氧化导致的接触不良问题。

　　对于结构设计从业者来说，这类一体化驱动模块的三维模型，可以直接导入到整机装配文件中做布局干涉检查，提前确认驱动模块与骨架、电池、主控板之间的安装间隙，避免后期打样后出现空间不足、走线干涉的问题，也可以根据模型的接口位置提前设计主控板的对应焊盘位置，优化整机的布线走向，减少不必要的飞线。在做设备选型时，通过精准的三维模型可以直观判断该电调的尺寸是否符合自身设计的空间要求，不需要拿到实物再进行测量，能够大幅缩短前期方案验证的周期，尤其是在做小型化、高集成度的机器人设备时，每一个模块的尺寸精度都会影响最终的整机装配效果，精准的三维模型能够帮助工程师在设计阶段就规避掉很多装配层面的问题。
