在AGV搬运小车、教育竞赛机器人、小型服务移动平台这类需要平面内任意方向移动的设备开发中,全向轮组是核心行走执行部件,常规的分体式全向轮需要额外设计电机安装支架、联轴器、传动转接结构,不仅占用底盘内部空间,装配累积误差还容易导致传动卡滞、轮组跳动等问题,这款集成直流齿轮电机的全向轮,直接将减速驱动单元与全向轮本体做了一体化集成设计,能大幅简化移动底盘的结构设计流程,降低装配调试的工作量。
从实际应用场景来看,这类集成轮组特别适合负载在5-15kg区间的小型移动设备,比如实验室的物料转运AGV、青少年机器人竞赛的参赛底盘、展厅内的导览服务机器人,这类设备往往对底盘的空间利用率要求极高,不需要预留单独的电机安装仓,轮组本身就构成了行走单元的独立模块,底盘框架只需要预留对应的安装孔位就能完成固定,不需要额外做传动对中的调试。

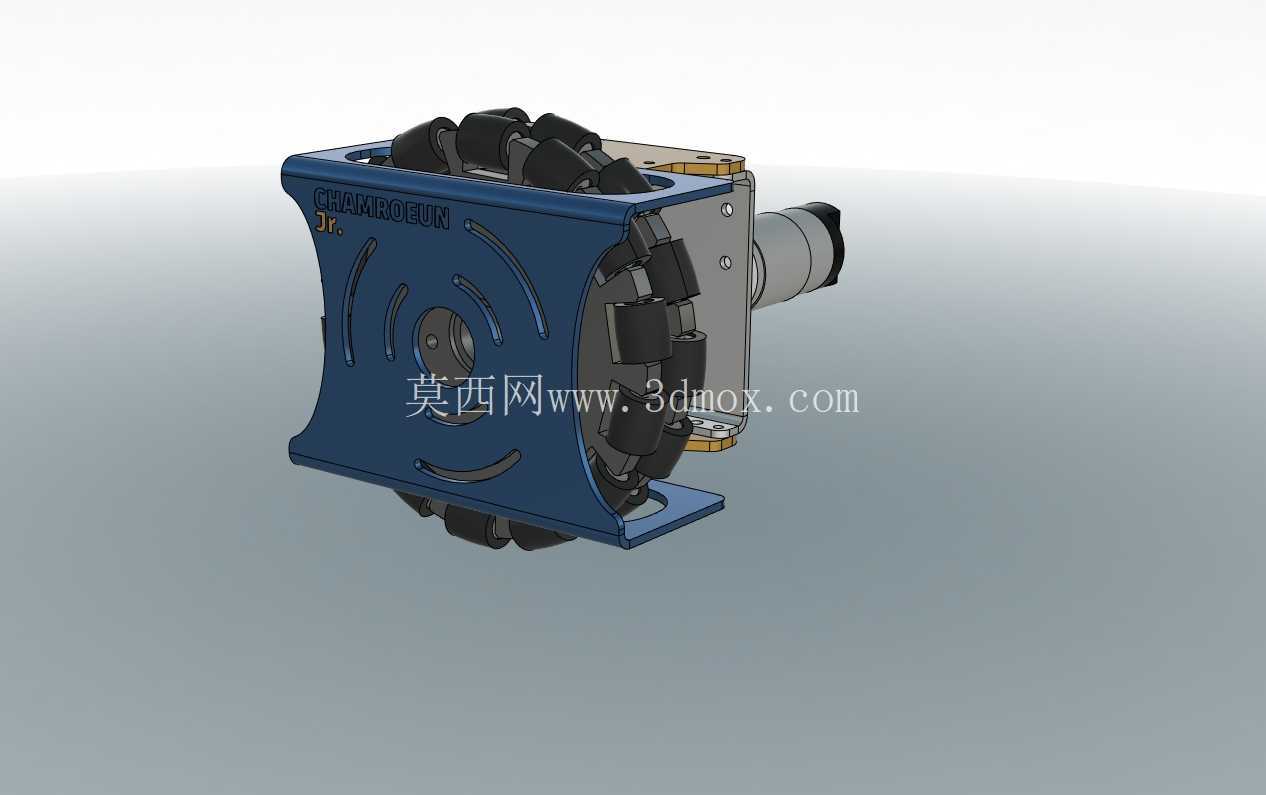

功能特性上,这款轮组采用的直流齿轮电机自带减速箱,输出扭矩匹配全向轮的负载需求,能保证轮组在带载启动、低速移动时不会出现丢步、卡顿的问题,全向轮的外圈采用双排交错布置的小辊子结构,辊子的转动轴线与主轮轴线呈90度垂直布置,在主轮由电机驱动转动提供前后方向驱动力的同时,外圈辊子可以自由横向转动,实现横向的滑移运动,多个同款轮组按特定角度布置在底盘上时,就能通过不同轮组的转速差、转向差,实现底盘的原地旋转、斜向移动、横向平移等全向移动动作,不需要传统轮系的转向结构,运动灵活性远高于常规的差速轮组。

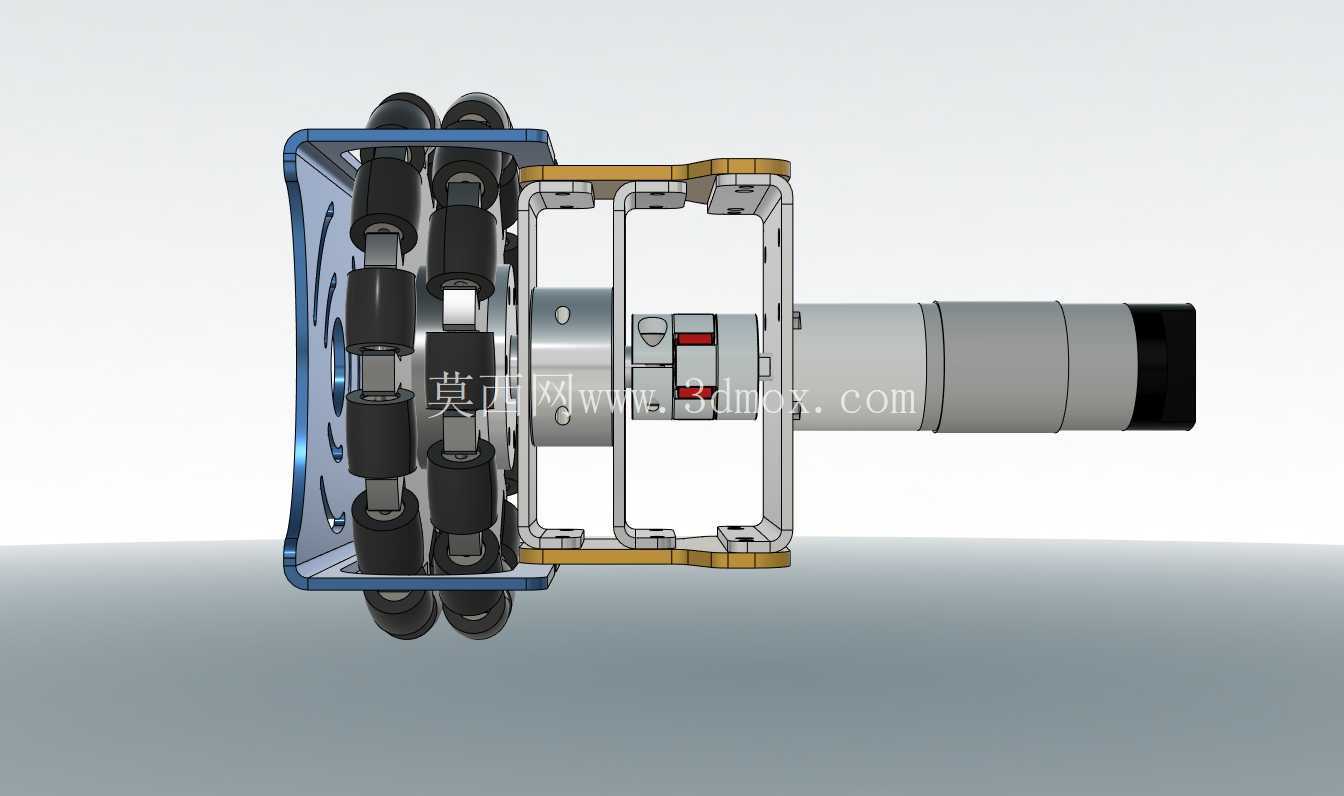

设计思路上,这款轮组采用了电机与轮体同轴布置的结构,电机的输出轴直接与全向轮的轮毂连接,省去了中间的同步带、齿轮等传动环节,既减少了传动过程中的功率损耗,也避免了传动间隙带来的控制精度问题;电机的安装法兰直接与轮组的固定支架做成一体化结构,支架上预留了标准化的安装孔位,孔位间距匹配常用的铝型材底盘安装尺寸,不需要用户自行设计转接板;轮体的支撑结构采用双侧轴承支撑,能承受径向的负载冲击,避免单侧支撑带来的轮体偏摆问题,外圈的小辊子采用耐磨的工程材质,辊子内部自带微型轴承,转动阻力小,长时间运行不会出现辊子卡滞导致的移动阻力变大问题。

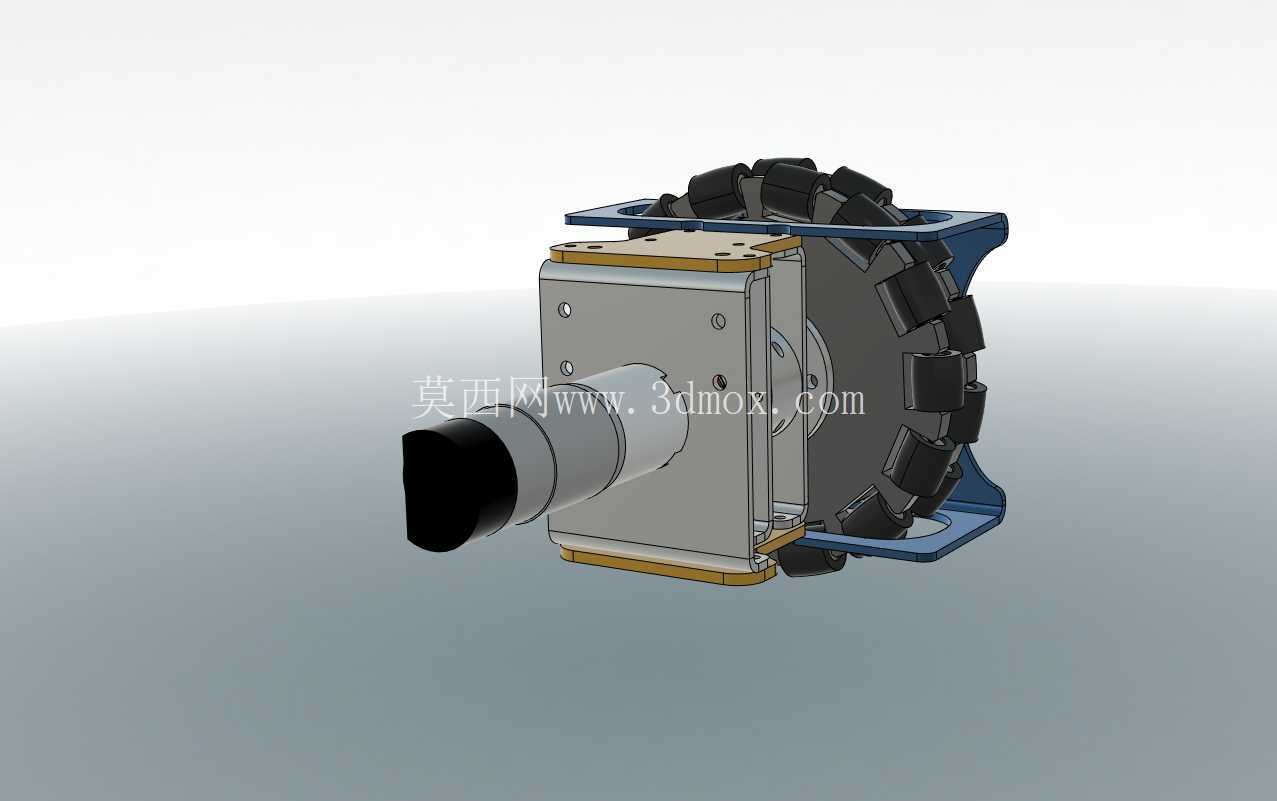

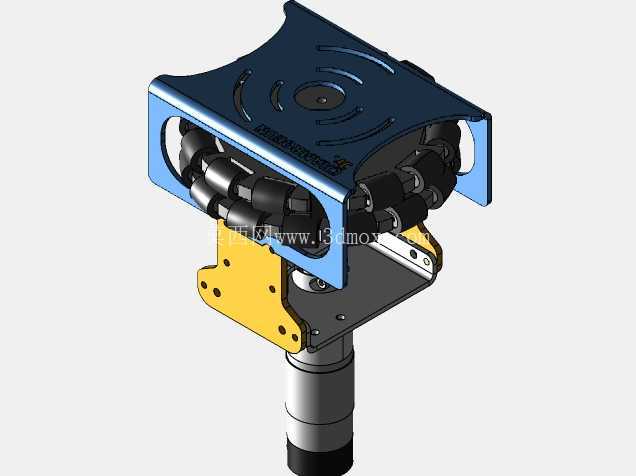

从安装边界来看,这款轮组的整体外形为轴向延伸的圆柱加支架结构,轴向总长度从电机尾部到轮体外侧的尺寸控制在紧凑区间,不会过多占用底盘的横向空间,轮体的直径适配小型移动底盘的离地间隙要求,安装后底盘的离地高度能满足常规室内地面的通过需求,不会因为轮组直径过小导致越障能力不足;支架上的安装孔为沉孔设计,固定螺丝从支架外侧穿入后不会突出到支架内侧,不会与电机本体、轮体产生运动干涉;电机的出线方向从电机尾部轴向引出,布线时可以顺着底盘的框架走线,不会与轮体的转动部分产生剐蹭。
在结构细节处理上,轮体的轮毂与电机输出轴之间采用键连接加顶丝固定的方式,既能传递足够的扭矩,也方便后期维护时的轮体拆卸更换;固定支架与电机法兰之间采用定位止口配合,保证电机轴与轮体的同轴度,避免装配不同轴导致的电机轴承受额外径向力,延长电机的使用寿命;外圈的小辊子采用销轴固定在轮架上,销轴两端做了防松处理,长时间运行不会出现销轴脱出导致辊子脱落的问题。
对于结构设计人员来说,选用这类集成轮组时,只需要在底盘设计时预留对应轮组的安装空间,按照支架上的孔位位置设计底盘的安装孔,不需要额外考虑传动结构的设计、电机与轮体的对中问题,能大幅缩短移动底盘的开发周期;对于设备选型人员来说,一体化的结构意味着更少的零部件数量,装配环节更少,后期的维护点也更少,只需要定期检查辊子的磨损情况、电机的接线状态即可,不需要像分体式结构那样定期检查传动带的张紧度、联轴器的紧固情况。
在实际使用中,这类轮组搭配常规的直流电机驱动器就能实现转速控制,多轮组配合运动控制器就能完成全向移动的运动解算,因为没有中间传动环节,转速反馈的精度更高,能实现更精准的移动定位,适合对停靠位置精度有要求的物料转运场景。轮组的整体重量控制在较轻的区间,不会给小型移动底盘带来过多的自重负载,能有效提升底盘的有效负载能力,电池供电的场景下也能延长单次充电的续航时间。
