24V供电50mm行程电动推杆结构

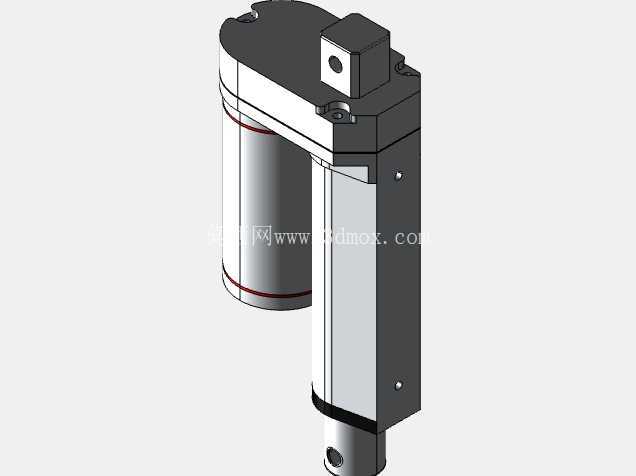

　　在小型自动化设备、智能家居调节机构、轻型工装夹具的直线往复动作场景里，这类小行程直流电动执行部件的出镜率一直很高，不同于气动气缸需要配套气源、电磁阀、气路处理单元的整套配置，24V直流供电的电动气缸只需要接入对应电压的控制信号就能完成动作，对于没有集中供气条件的桌面设备、移动作业单元、户外小型装置来说，适配性要比气动元件高很多。这款50mm行程的电动气缸，整体采用侧置驱动电机与推杆主体平行布局的结构，没有采用常见的电机同轴直连或者垂直正交的排布方式，这种平行布局能在保证输出推力满足轻型负载要求的前提下，尽可能压缩执行器的轴向总长度，对于安装空间轴向尺寸受限的场景十分友好，比如小型翻盖机构的开合驱动、轻型物料台的升降调节、AGV车载辅助机构的顶推动作，都能适配这种紧凑布局的执行部件。从结构设计逻辑来看，这款电动气缸的外壳采用分段式设计，驱动段的外壳做了加强筋结构来承载电机运转时的反扭矩，推杆伸出端的导向段做了足够长度的铜套导向，避免推杆在承受侧向偏载的时候出现卡滞或者密封件过早磨损的问题，尾部的安装端和头部的连接端都预留了标准销孔，既可以通过销轴做铰接安装，也可以搭配法兰转接件做刚性固定，安装边界的兼容性覆盖了大部分轻型直线驱动的安装需求。

　　实际选型应用的时候，首先要明确动作行程的冗余量，这款执行器的额定行程是50mm，安装布局的时候要在行程两端预留3-5mm的安全余量，避免机构加工或者装配误差导致的推杆顶死；其次要核算负载的受力方向，这款电动气缸的额定推力是针对轴向负载设计的，如果存在侧向力，需要额外给负载端加装直线导轨来承担侧向载荷，不能让推杆本身承受径向力，否则会大幅缩短内部丝杠和导向套的使用寿命。从结构细节来看，驱动电机和丝杠传动副之间采用了内置的减速齿轮组，把电机的高转速低扭矩输出转化为推杆的低转速大推力直线动作，外壳的密封接缝处都做了密封圈槽，日常工况下可以阻挡粉尘和少量溅水进入内部传动腔，适合普通工业车间、室内家居、商用设备这类非恶劣环境下使用。

　　很多做小型非标设备的结构工程师在选型这类执行器的时候，经常会忽略缩回状态的总长度尺寸，这款平行布局的电动气缸，缩回状态下的总长度要比同行程同轴布局的电动推杆短大概四分之一，在安装空间局促的场景里，这个尺寸优势会直接决定机构能不能完成布局，比如在小型分拣设备的挡料机构里，安装位的轴向空间往往只有一百多毫米，同轴布局的推杆加上安装接头之后很容易超出空间限制，这种平行侧置电机的结构就能刚好塞进预留的安装位。另外这款执行器的接线端设置在驱动电机的尾部侧面，接线的时候不需要在轴向预留走线空间，线缆可以顺着安装座的侧面排布，进一步减少了对安装空间的占用，对于布线空间紧张的紧凑型设备来说，这个细节设计能减少很多布线干涉的问题。在做三维建模装配的时候，要注意这个执行器的运动包络范围，推杆伸出到最大行程的时候，头部连接点的位置会比缩回状态前移50mm，做干涉检查的时候不仅要验证缩回状态下和周边结构的间隙，还要模拟完全伸出状态下的位置，避免推杆伸出的时候和周边的管线、其他运动部件发生碰撞；同时还要注意驱动电机侧方的凸起尺寸，这个平行布局的电机是凸出于推杆主体侧面的，做安装座设计的时候要给电机部分预留足够的避让空间，不能只按照推杆主体的外径来设计安装孔位。

　　从功能特性上来说，这类直流电动气缸可以很方便地搭配行程开关、电位计或者霍尔传感器来实现位置反馈，不需要像气动气缸那样额外加装磁性开关和配套的磁环，控制逻辑上只需要给驱动电路正反转信号就能实现伸出和缩回动作，对于简单的两点式往复动作场景，甚至不需要复杂的控制器，只用普通的继电器就能完成控制，调试和维护的门槛都很低。在轻型负载的举升、推拉、压紧场景里，这种小行程电动气缸的使用成本和维护成本都比气动或者液压执行元件低，不需要配套的动力源单元，只要设备本身有24V直流供电就能直接使用，尤其适合分散布置的小型执行点位，不用像气路系统那样考虑管路压降、漏气维护之类的问题。
