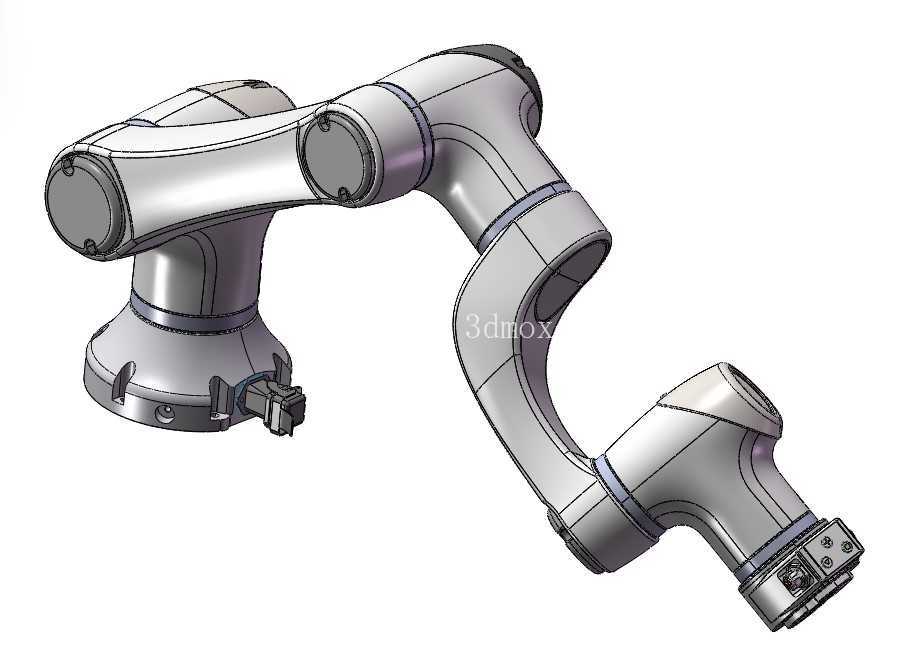

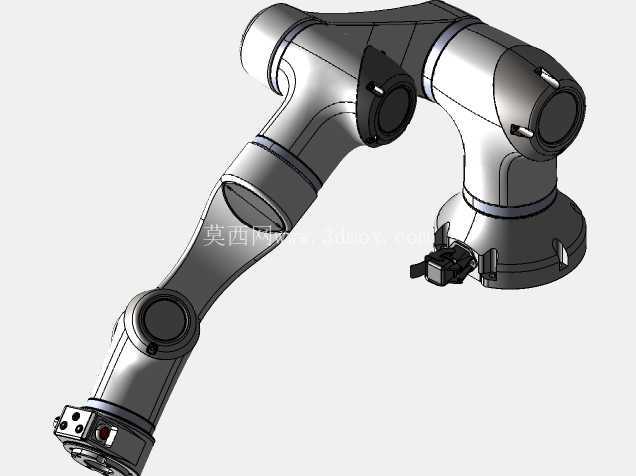

七轴协作工业机械臂结构设计

这款协作型机械臂的结构设计，首先围绕3C电子装配、精密零部件上下料、实验室样本转运这类对人机共融安全性要求高的场景展开，区别于传统重载工业机械臂的刚性防护设计，整机采用圆润无锐角的外壳包覆，所有关节的运动边界都做了软限位冗余设计，避免作业过程中对周边操作人员、易碎工件造成磕碰损伤。从关节布局来看，采用七自由度冗余构型，相比常规六轴机械臂，在狭窄工位内可以实现更灵活的姿态调整，比如在电子产线的设备夹缝中完成插件、螺丝锁付动作时，能够避开周边的工装夹具、输送线体干涉，不需要额外调整工位布局就能适配现有产线的改造需求。

设计过程中，每个关节的驱动模块都采用一体化集成思路，将伺服驱动、谐波减速器、抱闸制动器整合在关节壳体内部，减少了外部走线的外露风险，关节之间的连接法兰采用定位销+螺栓的组合固定方式，既保证了重复定位精度的稳定性，也方便后期维护时的快速拆装更换。臂身的主体结构采用铝合金压铸成型后做轻量化切削，在保证结构刚性满足额定负载要求的前提下，尽可能降低臂身自重，既减少了关节驱动的负载损耗，也让机械臂在碰撞时的冲击力控制在安全阈值内，配合关节内置的力矩传感器，可以实现碰撞后瞬时停止的安全响应。

从安装边界来看，底座的安装孔位采用行业通用的圆周分布规格，适配市面主流的协作机器人安装法兰，可以直接固定在工作台面、移动AGV小车或者倒挂安装在生产线顶部支架上，不需要额外定制转接法兰。整机的运动半径覆盖从底座中心向外延伸的常规作业区间，末端法兰采用标准ISO接口，可以快速适配夹爪、吸盘、螺丝锁付头等不同的执行末端，满足不同工序的作业需求。臂身内部的走线槽预留了足够的气路、电路通道，末端执行器的气管、信号线可以从臂身内部穿行到基座端的接口，避免外部走线在机械臂运动过程中产生缠绕、磨损问题。

在功能特性设计上，每个关节的转动范围都结合实际作业场景做了优化，比如根部关节的回转范围覆盖整周作业需求，肘部关节的弯折角度可以满足低位取料、高位放料的大跨度姿态调整，腕部的三个关节可以实现末端执行器的任意姿态调整，即使是复杂曲面的工件打磨、涂胶作业，也能保持末端执行器与工件表面的垂直角度要求。整机的重心经过多轮仿真优化，在满负载伸出的极限姿态下，底座的倾覆力矩满足固定安装的安全系数要求，不需要额外增加配重块就能保证设备运行的稳定性。外壳的防护等级适配常规工业车间的环境要求，可以阻挡日常作业中的粉尘、少量切削液飞溅，适合在普通机加工车间、电子洁净车间、实验室等不同环境下使用。

设计阶段还重点考虑了日常维护的便捷性，关节外壳采用快拆式卡扣结构，不需要拆解整个臂身就能打开关节盖板检查驱动模块的运行状态，基座端的电气接口采用快插式设计，设备搬迁、重新部署时可以快速完成接线调试。所有关节的传动间隙都经过预紧调整，在额定负载下的重复定位精度可以满足精密装配作业的要求，同时关节的密封结构做了多层防护，避免长期运行过程中润滑脂渗漏污染作业环境，适配食品、医药这类对生产环境洁净度有要求的行业作业需求。
