2020铝型材适配L型铸铁角撑连接构件

在工业铝型材搭建的框架体系里，角部连接的可靠性直接决定整套框架的抗扭、抗侧移能力，很多现场调试阶段出现的框架晃动、型材拼接错位问题，追根溯源都是角部连接件选型不当或者连接结构设计有缺陷。这款适配2020系列铝型材的L型角撑构件，就是针对小截面铝型材框架的角部刚性补强场景设计的，日常在桌面级小型设备机架、3D打印机框架、小型检测工位操作台、电子类产品流水线旁的物料挂架、实验室小型测试工装架这类场景里应用非常普遍。

从结构设计逻辑来看，这款角撑没有采用常规铝型材角件的挤压铝成型方案，反而选用铸铁作为基材，核心考量就是小尺寸构件的刚性表现——2020铝型材本身截面尺寸有限，常规壁厚在1.5-2mm区间，如果配套同材质的铝角码，在承受偏载或者频繁振动的工况下，角件本身容易出现微形变，长期使用后连接螺栓预紧力衰减，就会导致框架拼接处出现缝隙。铸铁材质的弹性模量比常规6063铝型材高出近一倍，同等截面尺寸下抗形变能力更强，哪怕是在有持续小幅振动的设备旁使用，角撑本身也不会产生塑性形变，能长期维持角部的连接精度。

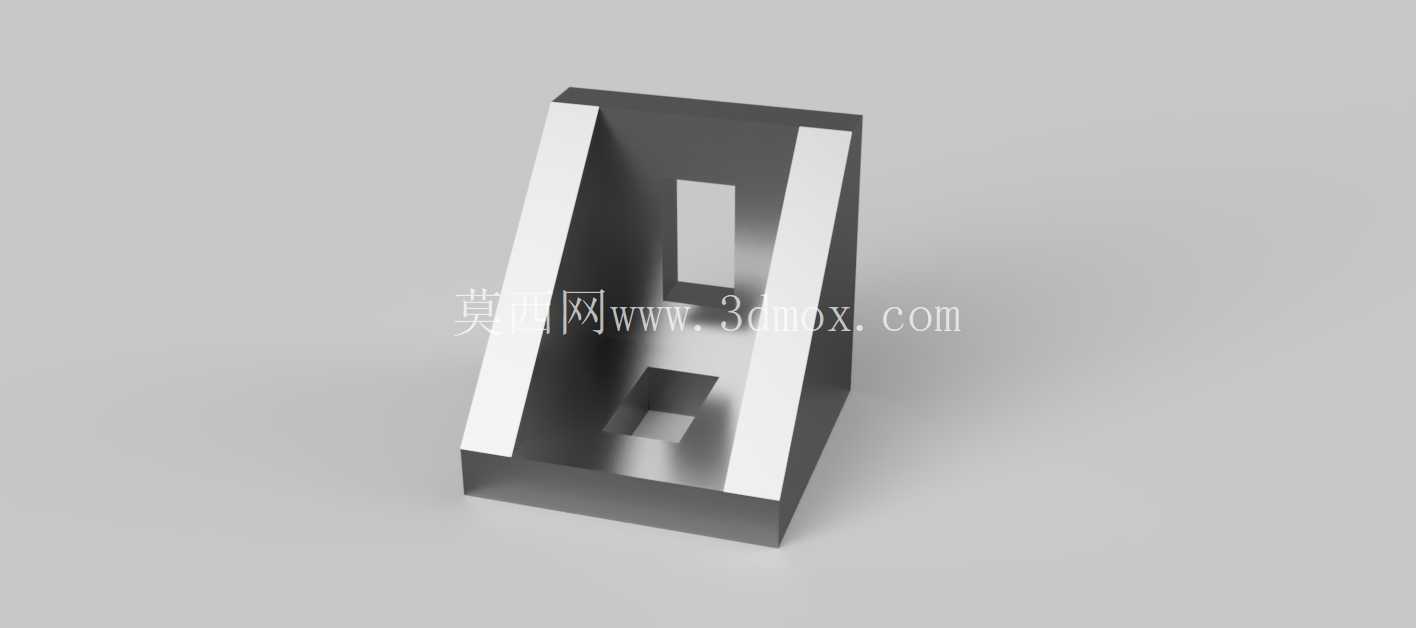

整个构件采用L型等截面直角结构，两个互相垂直的安装面分别贴合铝型材的内侧槽腔，安装时不需要在铝型材表面额外打孔，直接通过型材预置的T型槽放入配套螺母，用M4规格的螺栓锁紧即可完成固定。这种内嵌式的安装方式有两个明显的工程优势：一是连接点完全隐藏在型材槽腔内部，框架外表面没有突出的连接件，不会在后续安装设备面板、防护板的时候出现干涉，外观也更整洁；二是力的传递路径更合理，角撑的两个立面分别和两根垂直型材的槽壁完全贴合，外部载荷可以通过角撑直接在两根型材之间传递，不会把所有的剪切力都集中在连接螺栓上，能大幅降低螺栓受剪断裂的风险。

从安装边界来看，这款角撑的外形尺寸完全匹配2020铝型材的槽腔宽度，嵌入型材后不会突出槽口，两个安装面上预留的螺栓孔位置刚好对应20系列铝型材的槽道中心距，现场安装的时候不需要反复调整位置，只要把角撑推入两根型材对接的角部，穿入螺栓预紧后调整框架垂直度，再按对角线顺序锁紧螺栓就能完成装配，哪怕是没有太多铝型材搭建经验的作业人员，也能快速完成高精度的角部连接。构件上预留的镂空结构不是单纯为了减重，一方面是为了避开型材槽内的加强筋位置，保证两个安装面能和型材内壁完全贴合，避免出现点接触导致的锁紧后应力集中；另一方面也能在安装的时候给螺栓预留操作空间，用常规的内六角扳手就能完成锁紧作业，不需要用到特殊的加长工具。

在实际工况适配性上，这款角撑除了常规的静态框架连接，也能适配有小幅振动的设备安装场景，比如小型传送带的机架角部、桌面型点胶机的框架连接、小型电控箱的安装支架，铸铁本身的阻尼特性比铝合金更好，能吸收一部分设备运行产生的高频微振动，减少螺栓因为振动出现的预紧力衰减问题。和常见的外置式角码相比，这种内嵌式的L型角撑不会占用型材外部的安装空间，在一些对框架外形尺寸有严格限制的场景里，比如小型设备的内置安装框架、狭小空间内的传感器支架，这种内嵌连接的结构能把框架的外形尺寸控制到最小，不会因为外置连接件额外占用安装空间。

设计过程中也充分考虑了装配公差的适配问题，角撑的两个垂直面的角度公差控制在±0.1度以内，和铝型材贴合的安装面平面度控制在0.05mm以内，避免因为角撑本身的角度误差导致两根型材对接后出现垂直度超差的问题，不需要装配人员在现场反复修磨调整。螺栓孔采用了略大于M4螺栓直径的光孔设计，允许安装时有小幅的位置调整量，抵消铝型材本身的长度公差、切割端面的垂直度公差带来的装配偏差，降低现场装配的难度。

很多工程人员在搭建小型铝型材框架的时候，往往忽略角部连接件的选型，觉得只要能把两根型材连起来就行，但实际使用中，很多小型设备框架用了半年就出现歪斜、连接螺丝松动的问题，本质上就是角部连接件的刚性不足，无法长期维持框架的几何精度。这款铸铁材质的L型角撑，就是针对小截面铝型材框架的角部补强需求设计的，在不改变型材选型、不增加框架整体重量的前提下，大幅提升角部的连接刚性，延长整套框架的使用寿命，减少后期维护锁紧螺栓的频次。在一些需要频繁拆装的工装架场景里，这种铸铁角撑的耐磨性也比铝质角件更好，多次拆装后螺栓孔不会出现滑牙、变形的问题，重复装配精度也能得到保证。
