32mm减速箱电机L型固定安装支架

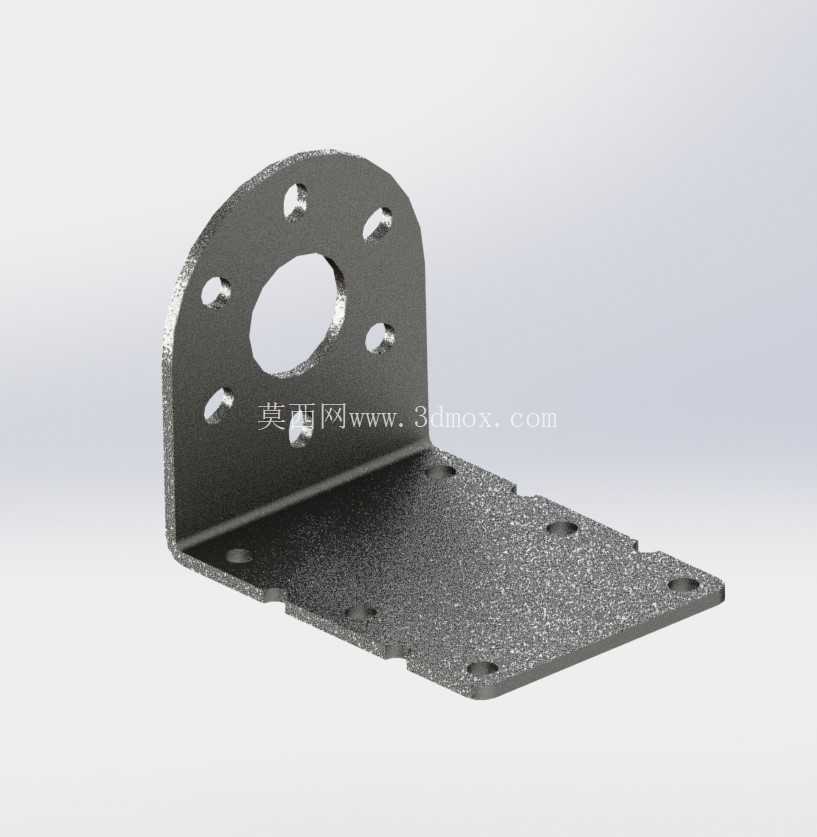

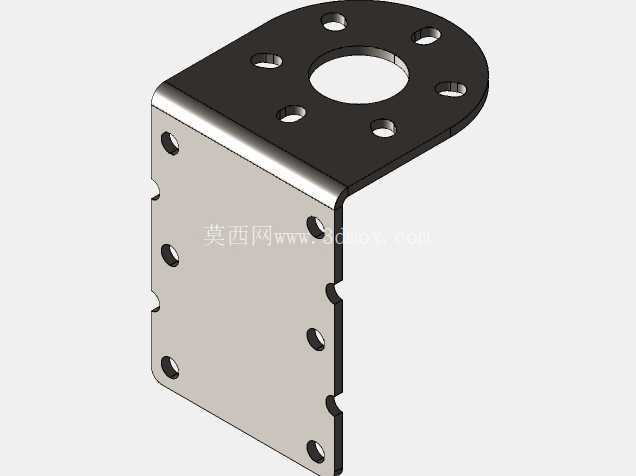

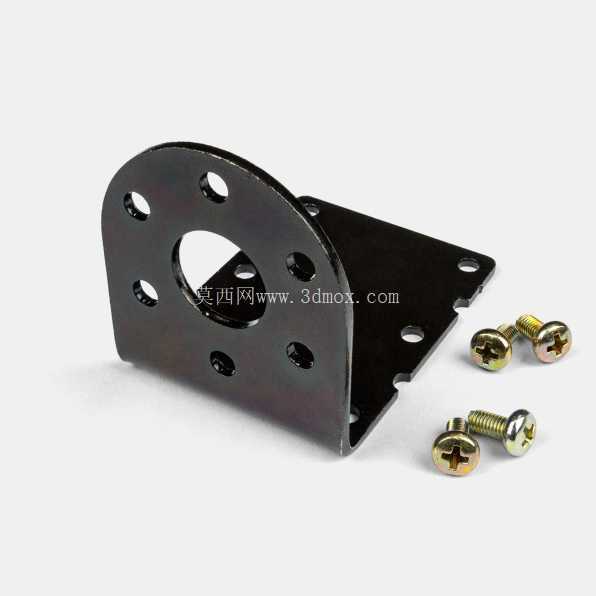

　　在小型自动化传动机构、桌面级机器人关节模组、DIY智能小车动力单元、小型输送线驱动端改造这类场景里，电机安装的同轴度、支撑刚性直接决定了整套传动系统的运行寿命与噪音表现，这款L型安装支架就是针对直径32mm规格减速箱电机、500系列直流行星减速电机的安装固定需求开发的结构件。从结构设计逻辑来看，支架采用L型折弯成型的整体结构，垂直立面与水平安装面呈90度直角，垂直立面预留的中心大孔用于避让电机输出轴端的减速箱壳体，周围均匀分布的多个安装孔位对应32mm减速箱端盖的标准安装螺孔布局，不需要额外加工转接板就可以直接将电机锁附在立面上，保证电机输出轴的轴线与水平安装面保持平行，避免因安装倾斜导致齿轮啮合偏载、输出轴径向受力异常的问题。

　　水平安装面作为整个动力单元的承载基座，预留了多组不同间距的长条安装孔与圆形固定孔，既可以适配不同安装孔距的设备基座，也能在小范围内调整电机的轴向安装位置，方便匹配同步轮、齿轮、联轴器等传动件的中心距要求，降低现场安装的配做难度。板材选用1.5mm厚度的钢板作为基材，相比同厚度的铝合金板材，钢板的抗形变能力更强，在电机启停瞬间的冲击载荷、运行过程中的振动传递下，折弯处不容易出现塑性形变，同时在立面与水平面的折弯过渡区域做了额外的结构加强处理，避免长期受载后折弯角度发生偏移，导致电机轴与负载端的同轴度超差。

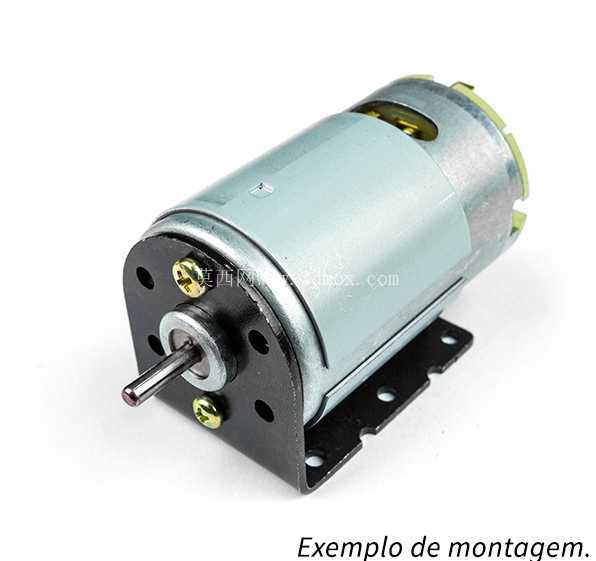

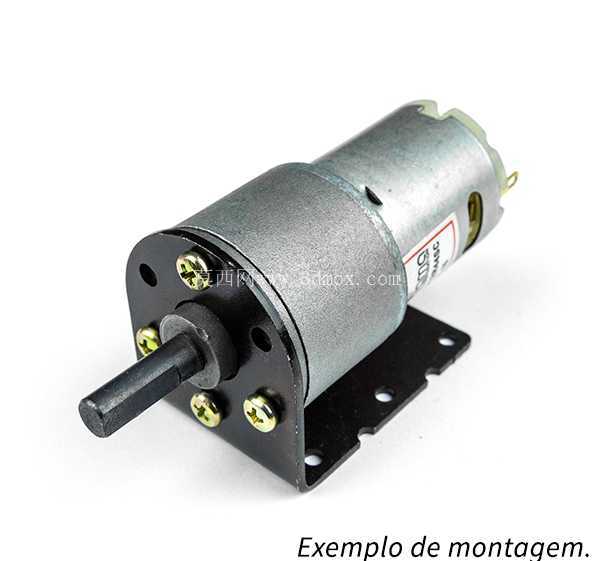

　　从安装边界尺寸来看，垂直立面的开孔布局完全适配550、555、545这几款常见的500系列电机端盖安装尺寸，只要电机端盖安装孔分布圆与32mm减速箱的标准规格匹配，都可以直接安装使用，不需要重新打孔。水平安装面的开孔覆盖了常见的小型设备型材安装间距，不管是固定在2020铝型材框架上，还是锁附在亚克力、钢板材质的设备底板上，都能找到对应的固定孔位，不需要额外制作转接件。在实际应用中，这类支架常被用在小型AGV的驱动轮安装、桌面机械臂的关节动力固定、小型传送带的驱动端支撑、DIY模型的动力单元固定等场景，相比一体式压铸的电机座，这种钢板折弯的支架成本更低，安装灵活性更高，同时刚性完全可以满足小功率减速电机的承载需求。

　　设计过程中充分考虑了安装的容错性，水平面上的长圆孔允许安装时存在±1mm左右的位置偏差，降低了零件加工的精度要求，也方便后期维护时拆装调整电机位置；立面的安装孔做了沉头处理，锁附螺丝后螺丝头不会突出立面表面，避免与电机端盖发生干涉，保证电机端面可以完全贴合支架立面，减少运行过程中的振动间隙。支架的表面做了防锈处理，在常规的室内工业环境、DIY创作场景下长期使用不会出现锈蚀问题，适合小功率传动场景下的电机固定使用，能够为电机提供稳定的支撑，减少因安装不稳导致的电机轴承磨损、传动件异响等问题，提升整套动力单元的运行稳定性。
