六针Arduino排针电子连接组件

在开源硬件开发与小型电子设备的电路搭建场景里，这类六针排针是极为常用的板间连接部件，多数时候承担主控板与扩展模块之间的信号、电源传输作用，尤其适配Arduino生态下的各类功能扩展板，能在不焊接的情况下实现模块的快速插拔与更换，大幅降低原型验证阶段的改造成本。从实际使用场景来看，这类排针既可以直接焊接在PCB板上作为母座使用，也可以搭配公针实现两块电路板的垂直或平行连接，在小型智能硬件、教学实验装置、创客DIY作品里随处可见，不少工业级小型传感节点的板间连接也会选用同规格排针，只要引脚间距符合标准2.54mm规格，就能实现通用互换。

设计这类排针的时候，首先要保证引脚间距的公差控制在±0.1mm以内，毕竟2.54mm是通用排针的标准间距，一旦公差超标，就会出现插针无法对位、强行插入导致针脚弯折的问题。绝缘基座采用黑色耐高温工程塑料注塑成型，一方面是为了在波峰焊、回流焊过程中不会因为高温出现形变或融化，另一方面黑色材质也能在PCB板上形成清晰的视觉标识，方便装配时快速对位。基座内部的每一个插孔都对应一根铜质插针，插针表面做镀锡处理，既可以提升导电性能，也能防止长期使用出现氧化导致接触不良，插针的露出长度经过实际装配验证，既能保证插入母座后有足够的接触深度，不会因为轻微震动出现松脱，也不会因为露出过长导致相邻针脚之间出现短路风险。

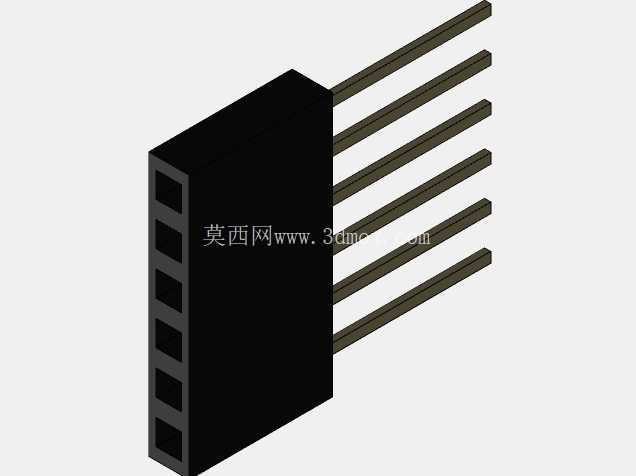

从安装边界来看，这类六针排针的整体宽度刚好对应六个引脚的排布尺寸，基座高度控制在5mm左右，插针露出基座的长度为10mm左右，在PCB布局的时候，只需要预留对应六个焊盘的位置，焊盘直径按照标准1mm设计，相邻焊盘中心间距2.54mm，就能顺利完成焊接。如果是作为板对板连接使用，两块板之间的间距可以通过插针的插入深度进行微调，最小可以实现3mm左右的板间间隙，最大可以支撑10mm左右的间隙，足够容纳板上的贴片元件不会出现干涉。实际选型的时候需要注意，这类排针的额定电流一般为3A每针，在传输电源信号的时候要核算总电流，避免超过载流能力导致针脚发热，信号传输方面可以支持最高10MHz的数字信号传输，完全满足Arduino平台下的各类串口、I2C、SPI通信需求，不会出现信号衰减或失真的问题。

很多新手在搭建电路的时候容易忽略排针的对位问题，这类六针排针的基座上一般会在第一个引脚位置做一个微小的三角标识，装配的时候对应PCB板上的一号引脚丝印，就能避免插反导致的模块烧毁问题。如果是在震动较大的场景下使用，可以在排针基座旁边点少量热熔胶进行辅助固定，不需要额外设计固定结构，就能大幅提升连接可靠性。建模的时候要注意还原插孔内部的弹性接触片结构，虽然实际生产中接触片是冲压成型后嵌入基座的，但在三维模型里要体现出插孔的内部空腔，以及插针与接触片的配合间隙，方便后续做装配干涉检查的时候，能准确判断公针插入时是否会出现卡滞。另外基座的边角都做了微小的倒角处理，既可以避免注塑的时候出现飞边，也能在装配的时候更容易对准PCB上的安装位，不会因为边角的毛刺导致装配偏移。
