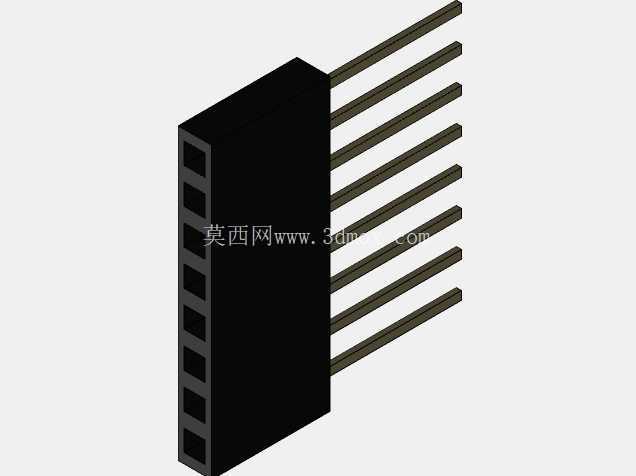

八针Arduino排针电子连接结构设计

在开源硬件开发、小型电子设备装联以及嵌入式系统调试场景中，排针类连接件是实现板间信号互联、模块扩展的核心基础部件，这款八针结构的Arduino适配排针，正是针对开源硬件生态下的标准化扩展需求完成的结构设计。从实际应用场景来看，这类排针大量用于Arduino控制板与传感器扩展板、功能驱动模块的板对板连接，也可用于小型通讯终端内部主板与功能子板的信号传输，在学生电子竞赛、原型机快速验证、小批量工控通讯模块生产场景中，这类标准化排针的选型与结构匹配度，直接影响整机组装效率与连接可靠性。

从功能特性上看，这款排针采用单排八芯设计，绝缘基座采用耐高温工程塑料注塑成型，能够耐受常规波峰焊、回流焊的工艺温度，不会出现基座软化变形、针位偏移的问题；导电插针采用黄铜基材表面镀锡处理，既保证了足够的导电性能，也具备优异的抗氧化能力，长期使用不会出现接触电阻升高、信号传输衰减的问题。排针的插针端采用长直针设计，既可以直接焊接在PCB板的对应焊盘上，也可以穿过焊盘后预留一定长度，用于外接飞线调试；另一端的母座插孔采用弹性收口结构，与对应公针对插时能够提供稳定的接触压力，在设备存在小幅振动的使用场景下，也不会出现接触松脱、信号中断的问题。

设计过程中，首先严格匹配Arduino生态的通用排阵阵距标准，相邻插针的中心距严格控制在2.54mm，这是全球通用的PCB标准孔距，能够直接适配市面上绝大多数开源硬件板卡、洞洞板、印刷电路板的标准焊盘孔位，不需要额外修改PCB封装即可完成装配。绝缘基座的外形尺寸经过反复校核，长度方向刚好覆盖八根插针的安装位置，两侧预留的装配间隙不会与板卡上相邻的其他元器件产生干涉，基座高度控制在常规排母的通用尺寸范围内，板对板对插后两块板卡之间的间隙保持在合理区间，既不会因为间隙过小挤压板上的贴片元件，也不会因为间隙过大导致整体设备厚度超标。插针的直径选用标准0.64mm方针，与标准排母插孔的配合公差控制在合理范围，插拔力度适中，既不会因为插拔过紧导致拆卸时损坏板卡焊盘，也不会因为插拔过松导致连接脱落。

安装边界方面，这款排针对应的PCB焊盘孔径设计为0.8mm，焊盘外径不小于1.5mm，能够保证焊接时焊锡充分浸润插针，形成可靠的焊点；插针伸出PCB板背面的长度控制在1.0-1.5mm，既满足波峰焊的工艺要求，也不会因为针脚过长导致背面焊点与其他金属部件短路。绝缘基座的底部与PCB板面之间预留0.2mm的间隙，能够避免焊接时助焊剂残留堆积在基座底部，也能减少焊接高温对基座的直接热冲击。在实际选型使用时，需要注意该排针的额定电流负载能力，单针通流不超过3A，整体八针同时通流时需要考虑降额使用，适合传输控制信号、小功率供电，不适合作为大电流动力传输的连接件。

从结构建模的角度来看，这款排针的模型还原了实际生产中的所有关键结构特征，包括绝缘基座上的插孔导向倒角、插针根部的固定压痕、基座表面的脱模斜度等细节，在进行整板三维装配时，可以直接调用该模型进行干涉检查，提前发现板卡布局中元器件与排针的位置冲突，减少实际打样时的装配问题。对于结构设计人员来说，这类标准连接件的精准三维模型，能够大幅提升整机布局的设计效率，不需要每次都从零开始建模，只需要根据实际选型调用对应针数、对应高度的排针模型，即可快速完成板卡堆叠、整机内部空间的布局规划。在通讯类小型设备的结构设计中，这类排针的安装位置、高度、朝向，往往会影响整个设备的内部走线空间、外壳开孔位置，精准的模型能够帮助设计人员在方案阶段就规避很多装配风险，比如排针与外壳加强筋的干涉、排针上方预留的插拔操作空间不足等问题，这些细节如果在设计阶段没有通过三维模型校核，等到样机生产阶段再修改，就会大幅拉长研发周期，增加开模修改成本。
