双指平行夹爪机械臂末端执行结构

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1128461
  • 双指平行夹爪机械臂末端执行结构
  • 双指平行夹爪机械臂末端执行结构
  • 双指平行夹爪机械臂末端执行结构
  • 双指平行夹爪机械臂末端执行结构
  • 双指平行夹爪机械臂末端执行结构
  • 双指平行夹爪机械臂末端执行结构
  • 双指平行夹爪机械臂末端执行结构

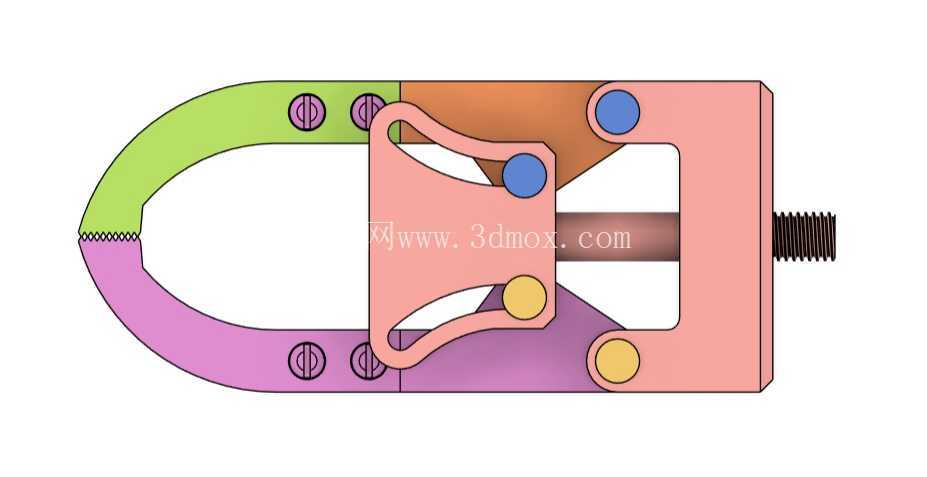

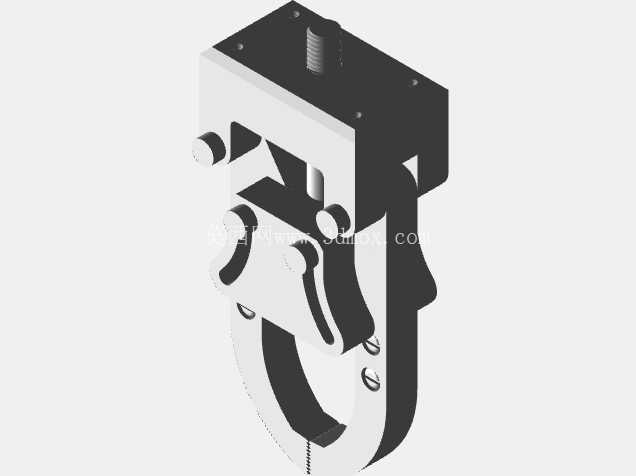

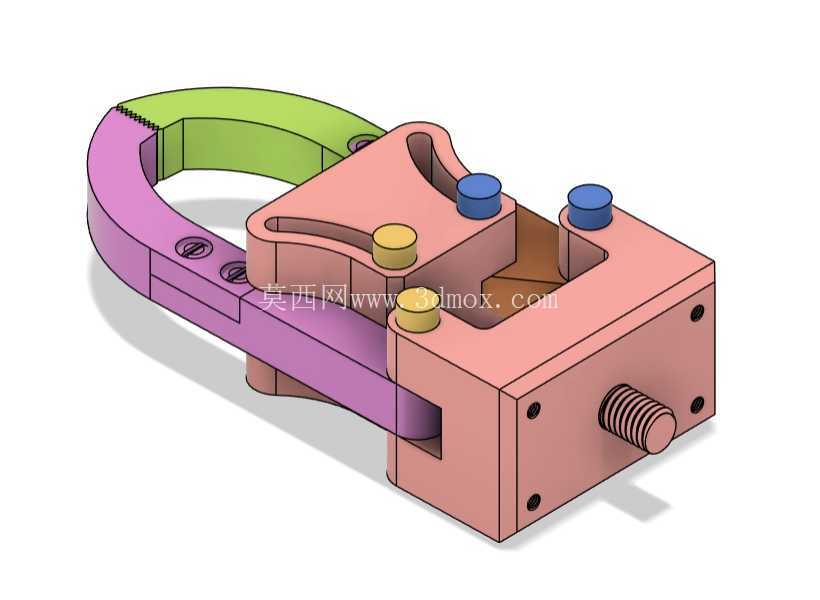

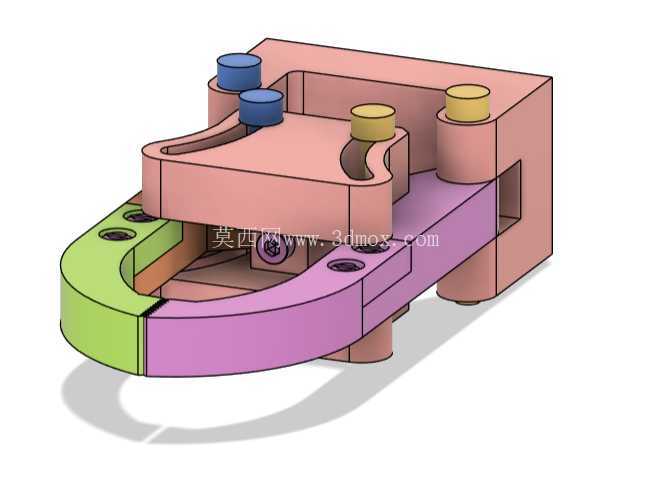

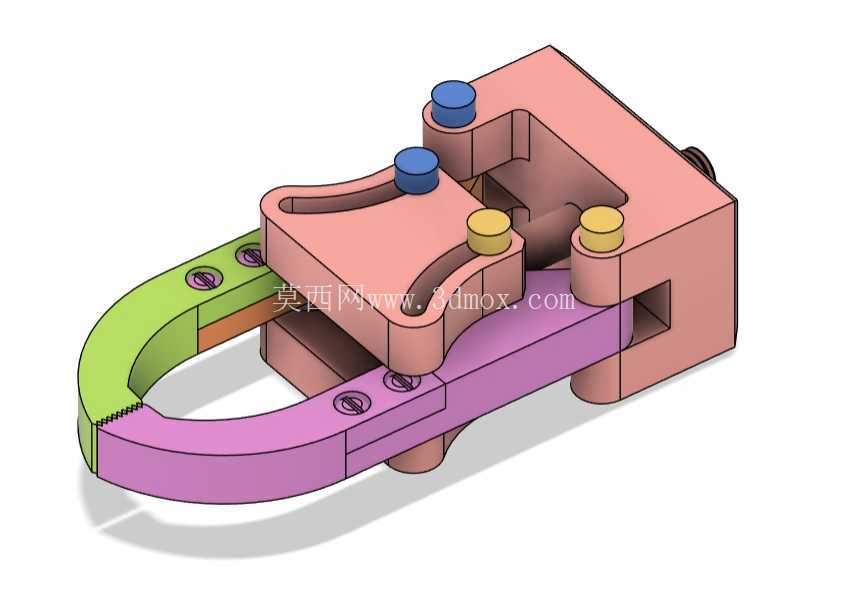

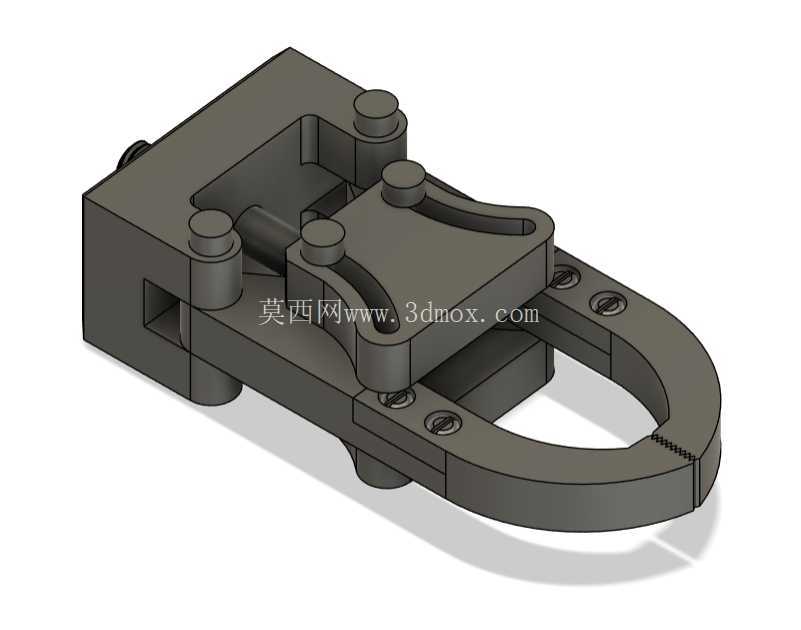

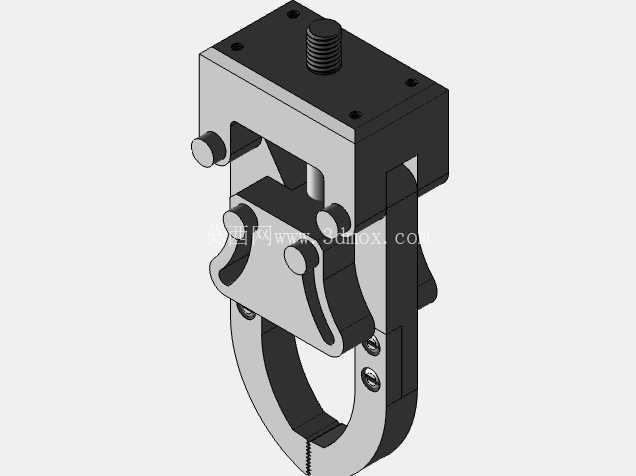

  这款双指平行夹爪结构,是面向轻载自动化抓取场景开发的末端执行部件,核心适配桌面级机械臂、教学实训平台、小型自动化分拣工位的作业需求,可覆盖规则形状工件的抓取、移载、上下料操作,在3C电子小零件转运、教学演示原型搭建、实验室自动化采样等场景中,能提供稳定的夹持力输出。从结构运动逻辑来看,该夹爪采用平行爪运动机制,区别于角行程夹爪的摆动开合方式,两指在整个开合行程中始终保持平行姿态,不会因开合角度变化改变夹持接触面的朝向,对于方形、轴类等需要正位夹持的工件,能避免夹取过程中工件偏转错位,降低后续工位的对位调整难度。

  夹爪的动力传递通过内置连杆机构实现,动力输入侧预留了标准驱动安装位,可适配小型舵机、微型气缸或直线电机作为动力源,动力输入后通过多组铰接连杆的力传递,将驱动端的直线或旋转运动转化为两夹指的同步相向/反向运动,传动路径上的铰接点均配置了耐磨轴套与限位销,可减少反复开合过程中的铰接间隙,长期运行下的夹持重复定位精度可控制在0.1mm级别,满足轻载精密装配的对位要求。

  夹爪主体采用分体式装配结构,基座部分设置了多组安装定位孔,既可以通过顶部的孔位直接与标准机械臂法兰盘对接,也可通过侧装孔固定在自动化线体的固定工位作为固定夹具使用,安装边界上,整体基座的长宽尺寸控制在80mm*60mm区间,夹指完全闭合时的总厚度不超过45mm,不会在狭窄作业空间内与周边设备产生运动干涉。夹指部分采用可更换设计,图示中配置的是带防滑齿纹的弧形夹指,接触面的齿纹可增加与工件表面的摩擦力,针对不同形状、材质的被夹持物,可快速更换平口夹指、V型夹指或软质包覆夹指,无需拆解主体传动结构即可完成适配,夹指的开合行程可覆盖0-40mm的夹持范围,可兼容直径或宽度在该区间内的各类工件,单指额定夹持力可通过驱动端的动力输入进行调节,最大可提供30N的稳定夹持力,不会因气压或电压波动出现夹持力骤变导致工件飞出或压损的问题。

  从结构设计的细节来看,基座上的限位柱可对夹指的最大开合位置进行硬限位,避免连杆机构过行程出现结构卡死,所有外露的紧固件均采用内六角圆柱头螺钉,沉头安装后不会突出结构表面,减少运动过程中的剐蹭风险,传动部件的铰接销轴采用过盈配合与基座连接,夹指侧的铰接位预留了润滑脂注入通道,日常维护时可直接注油保养,无需完全拆解结构。在原型制作与教学场景中,该结构的所有零件均采用常规机加工工艺即可生产,没有复杂的曲面或特殊工艺要求,零件的加工公差要求集中在IT7-IT8级别,普通数控铣床、3D打印设备均可完成样件制作,非常适合作为机械原理教学的演示案例,可直观展示连杆传动、平行夹持的运动逻辑,也可作为学生创新设计的基础夹爪模块,通过加装力传感器、视觉对位模块扩展更多功能。在实际工业场景应用中,这类小型平行夹爪常搭配四轴桌面机械臂使用,完成电子元器件的摆盘、小型零件的工序转运、实验室样品的夹取移载等任务,相比大型工业夹爪,其结构紧凑、自重较轻,不会给机械臂末端带来过大的负载压力,同时平行夹持的特性可保证工件在移载过程中姿态稳定,减少后续工位的视觉校正成本。
