BF15型方形法兰丝杠支撑轴承座结构

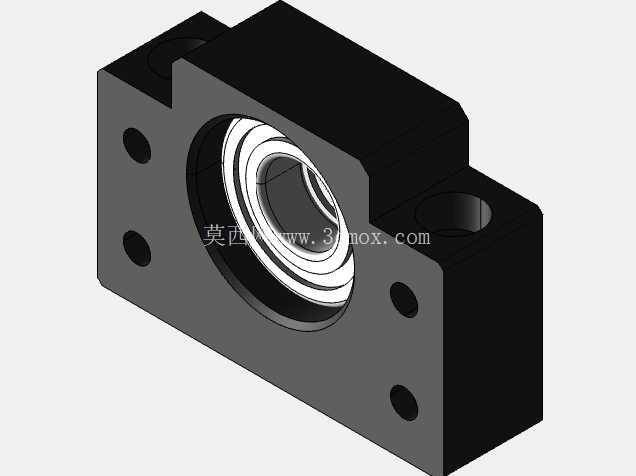

　　这款BF15规格的支撑座，是滚珠丝杠传动系统里常用的固定端支撑部件，日常在非标自动化设备、小型数控雕铣设备、直线滑台模组、点胶贴合类电子生产设备里都能见到它的应用，主要承担丝杠轴端的径向承载与轴向限位作用，抵消丝杠传动过程中产生的轴向窜动，保证传动副的回转精度，避免丝杠高速运转时出现挠曲变形，影响整套直线运动机构的定位精度。从结构设计来看，主体采用方块式法兰安装构型，安装面与支撑轴承腔做了一体化的镗削加工，保证轴承安装孔的轴线与安装基准面的垂直度公差控制在合理范围内，避免轴承装配后出现偏载，缩短轴承使用寿命。

　　支撑腔内部适配对应规格的角接触球轴承，可同时承受径向载荷与双向轴向载荷，满足丝杠传动过程中不同方向的受力需求，轴承腔的端部预留了轴承压盖的安装位，装配时可通过压盖对轴承内圈施加合适的预紧力，消除轴承内部游隙，提升整套支撑结构的刚性。安装法兰面上分布了四个贯通的安装沉孔，采用对角布置的方式，安装时可通过内六角螺栓直接将支撑座固定在设备的安装基板上，沉孔设计可以让螺栓头完全沉入座体内部，不会突出安装面干涉其他部件的布局，座体两侧还预留了两个定位销孔位，高精度装配场景下可以加装圆柱销完成定位，避免设备长期运行后螺栓松动导致支撑座移位。

　　座体的侧向做了加厚的筋位结构，在不额外增加整体重量的前提下提升了座体的结构刚性，承受重载冲击时不会出现腔体变形导致轴承卡滞的问题。从安装边界来看，这款支撑座的安装孔位间距、轴承腔深度、中心高尺寸都适配15规格的滚珠丝杠轴端，装配时不需要额外做二次加工，只要将丝杠轴端穿过轴承内圈，通过锁母锁紧即可完成装配，安装面的平面度要求控制在0.02mm以内，避免装配后轴承轴线偏斜。在实际设备选型过程中，这类支撑座通常和对应的丝杠螺母座、导轨滑块搭配使用，整套直线运动机构组装时，需要先将支撑座固定在基板两端，穿入丝杠后调整两端支撑座的同轴度，保证丝杠回转时没有卡滞感，再锁紧安装螺栓与定位销。

　　相比圆形的支撑座，这种方形法兰结构的安装适应性更强，不需要在安装板上加工大尺寸的沉台来嵌入座体，直接在平板上加工对应的螺纹孔就可以完成固定，对于一些安装空间紧凑、基板厚度较薄的设备场景非常适用，比如桌面型的3D打印设备、小型的桌面数控铣床、轻载的搬运机械手直线轴，都大量采用这类支撑结构。设计建模过程中，需要重点关注轴承腔的尺寸公差，与轴承外圈的配合采用过渡配合，既保证轴承装配后不会出现外圈转动，又不会因为配合过紧导致轴承外圈变形，影响回转灵活性；安装孔的位置公差需要和对应规格的丝杠支撑座标准尺寸对齐，保证行业内的互换性，方便设备后期维护更换配件；座体的边角处都做了合理的倒角处理，避免加工和装配过程中出现锐边划伤操作人员，也能减少热处理过程中的应力集中问题，提升零件的结构强度。在实际使用场景里，这类支撑座的润滑通道通常和轴承腔连通，日常维护时可以直接从注油孔加注润滑脂，不需要拆解支撑座就可以完成轴承的润滑保养，降低设备的维护成本。
