BK10方形丝杠支撑轴承座结构设计

　　在滚珠丝杠传动系统的布局设计中，固定端支撑座的选型与安装直接决定了整套传动机构的轴向刚度、回转精度与运行寿命，BK10规格的方形轴承座正是针对小负载、小安装空间的精密传动场景开发的支撑部件，常见于桌面级自动化设备、小型检测仪器、3D打印设备、轻载点胶机构这类对安装空间有严格限制的传动工位。这类支撑座的核心作用是为滚珠丝杠提供固定端的轴向与径向约束，通过内置的角接触球轴承承受丝杠运转过程中产生的轴向载荷与径向载荷，同时限制丝杠的轴向窜动，保证丝杠在高速回转或频繁正反转工况下的位置精度，避免因支撑刚度不足导致的丝杠抖动、定位偏差问题。

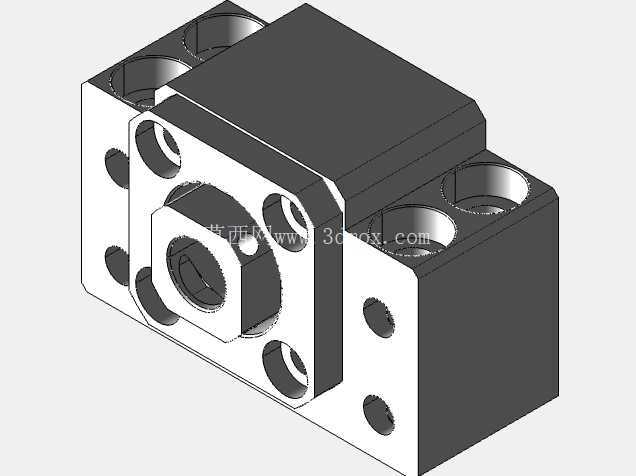

　　从结构设计来看，这款BK10轴承座采用分体式方形本体设计，主体分为轴承安装腔与安装法兰两个功能区域，轴承安装腔为精密镗削加工的圆孔，尺寸匹配对应规格的角接触接触球轴承外圈，腔体内侧设计有轴承定位台阶，装配时轴承外圈抵靠台阶实现轴向定位，端盖侧通过锁紧结构压紧轴承外圈，消除轴承的轴向游隙，保证支撑刚度。安装法兰面分布有四个贯通的安装沉孔，孔位布局采用对称式设计，可直接通过内六角螺栓固定在设备的安装基板上，法兰面与安装腔的轴线垂直度有严格的形位公差要求，避免安装后丝杠轴线与导轨平行度超差，引发丝杠运转卡滞、磨损加剧的问题。轴承座的中心通孔为丝杠轴端的穿入通道，孔内预留了锁紧螺母的安装空间，装配时丝杠轴端穿过轴承内圈，通过圆螺母与止动垫圈锁紧轴承内圈，实现丝杠与轴承内圈的同步回转，同时将轴向载荷传递到轴承座本体，再分散到设备安装基础上。从安装边界来看，这款方形轴承座的外形轮廓规整，没有突出的异形结构，安装时不需要在基板上加工复杂的避让槽，仅需要按照孔位坐标加工对应的螺纹孔即可完成固定，相比圆形支撑座，方形结构的抗扭转能力更强，在频繁正反转的冲击载荷下不会出现跟转松动的问题。

　　在实际选型应用中，这款BK10支撑座通常与BF10规格的浮动端支撑座配对使用，固定端限制丝杠的轴向位移，浮动端补偿丝杠因温度变化产生的热伸长量，避免丝杠因热胀冷缩出现弯曲变形，影响传动精度。设计这款支撑座的三维模型时，需要重点关注几个关键尺寸的配合公差：轴承安装孔的公差带选用H7级，保证与轴承外圈的过渡配合，既方便装配压入，又不会出现外圈松动跑圈的问题；安装沉孔的深度需要保证螺栓锁紧后头部不高出法兰面，避免与周边运动部件发生干涉；中心通孔的直径要略大于丝杠轴端的最大直径，留出足够的装配间隙，方便丝杠穿入安装。同时模型中还原了轴承腔内部的退刀槽结构，这是机加工过程中必不可少的工艺结构，能够保证镗孔加工时刀具可以顺利退刀，避免孔端出现倒角不规整、轴承无法贴紧定位台阶的问题。在轻量化设计方面，这款轴承座的本体在非受力区域做了适当的壁厚减薄，在保证整体结构刚度满足额定载荷要求的前提下，尽可能降低零件自身重量，减少设备运动部件的整体负载，对于需要频繁做往复运动的轴系结构来说，更低的支撑座重量能够降低运动惯性，提升设备的动态响应性能。

　　在实际装配调试环节，这款轴承座的安装流程相对简便，先将轴承压入安装腔，锁紧端盖固定轴承外圈，再将丝杠轴端穿入轴承内圈，锁紧轴端螺母后调整轴承预紧力，最后将整个支撑座组件固定到设备基板上，通过打表检测丝杠的径向跳动与轴向窜动，微调安装位置保证丝杠与导轨的平行度符合设计要求即可完成装配。相比一体式的轴承支撑结构，这种分体式方形轴承座的维护成本更低，当轴承达到使用寿命出现磨损间隙时，仅需要拆开端盖更换同规格轴承即可，不需要更换整个支撑座本体，能够有效降低设备的后期维护成本。
