刮板轧机联动式蒸汽发动机结构模型

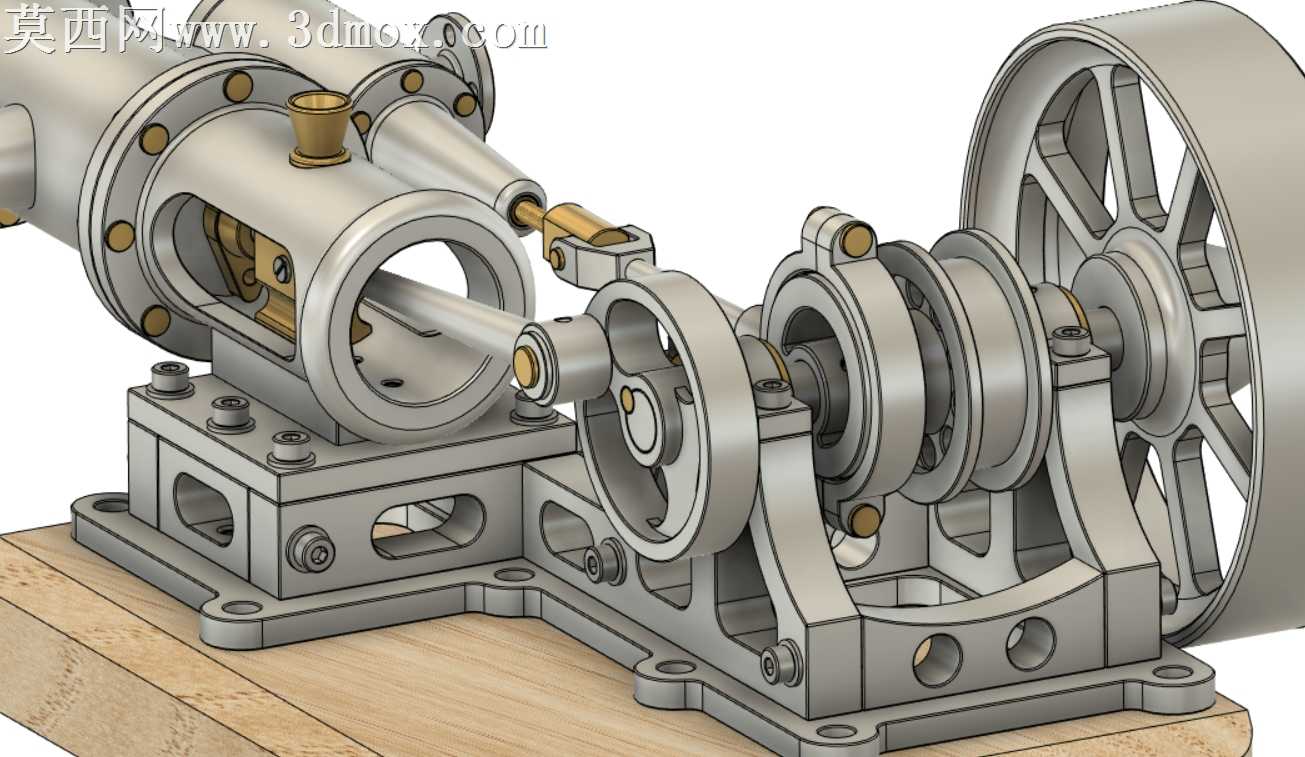

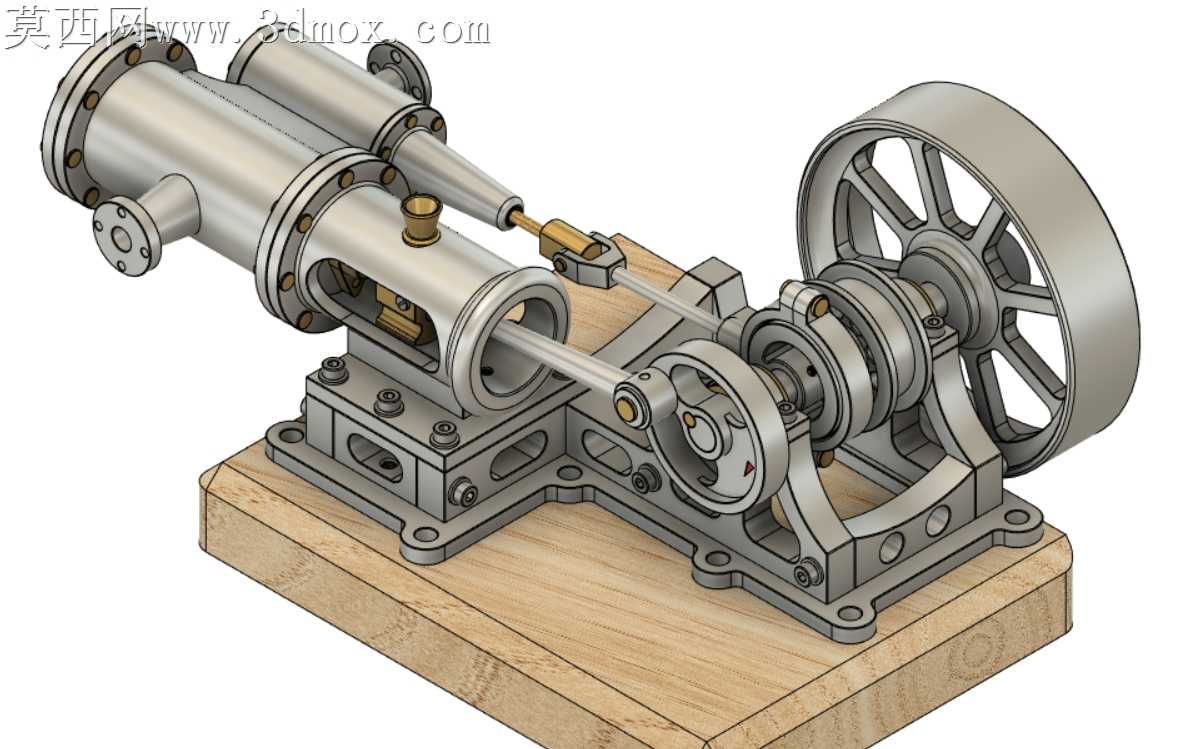

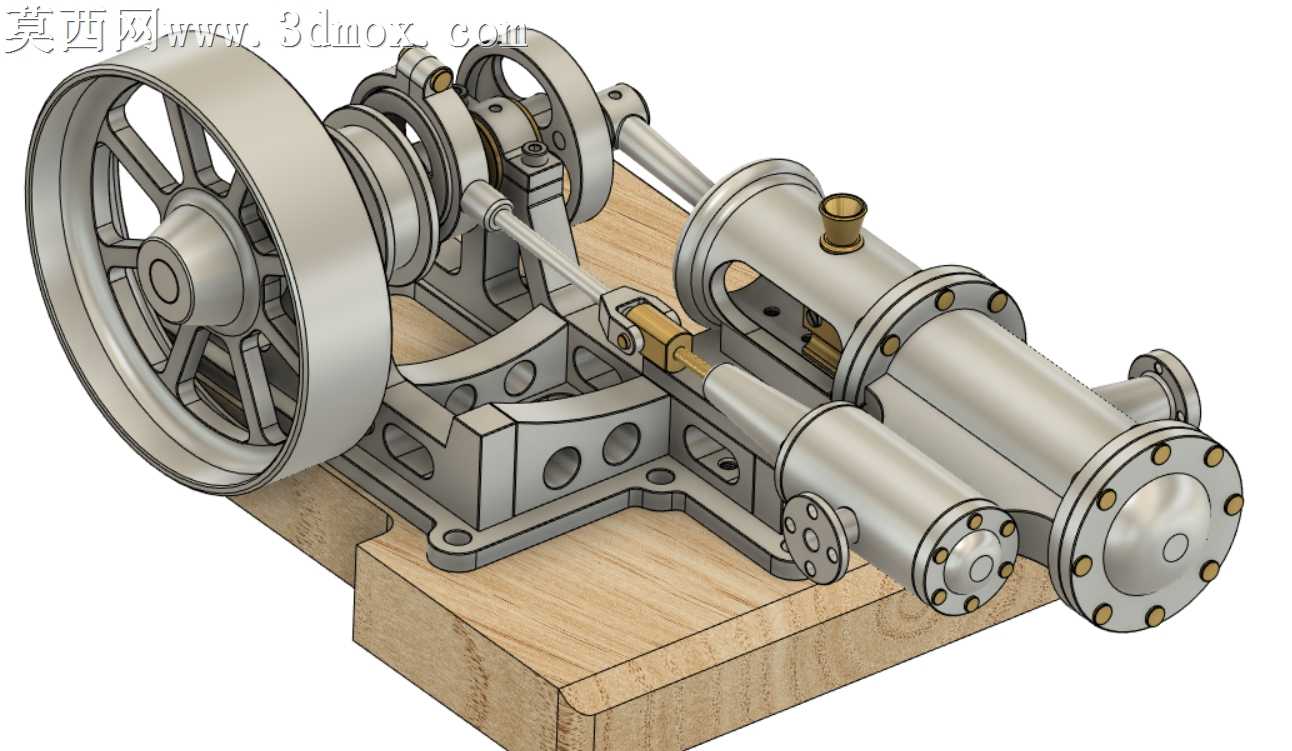

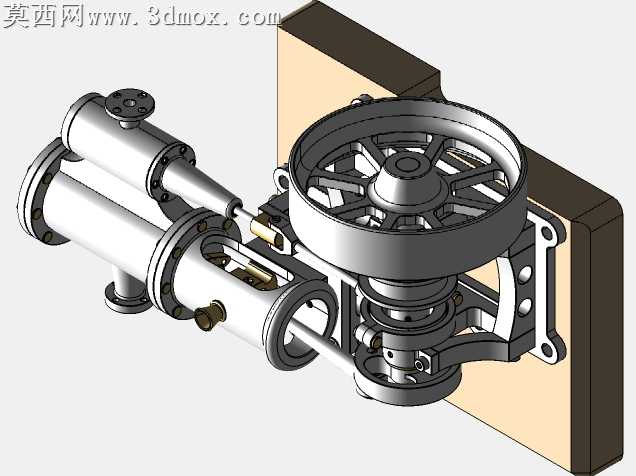

本模型为刮板轧机配套的蒸汽动力装置三维建模作品，整体采用自底向上的装配建模思路完成，先完成各个标准件与非标零件的独立建模，再按照实际机械装配逻辑完成总装约束，还原了蒸汽动力装置的完整传动链路。建模过程中对金属零件的特征做了精细化处理：气缸部分采用薄壁回转体建模，精准还原了缸体法兰的螺栓孔位、密封凸台、进出气接口的结构细节，缸体表面做了轻微的拉丝金属质感处理，还原老式蒸汽机的铸铁材质观感；活塞连杆组件严格按照曲柄连杆机构的运动轨迹做装配约束，连杆与活塞销、曲柄销的配合处保留了合理的装配间隙，可实现无干涉的往复运动仿真。传动端的飞轮采用轮辐式结构建模，轮缘做了厚重的配重结构设计，轮辐的曲面过渡自然，轮毂与曲轴的配合位置做了键槽结构还原，保证动力传递的结构合理性；曲轴部分的偏心轴颈、平衡块都按照实际力学结构设计，支撑轴承座的油孔、固定螺栓孔都做了细节还原，底座部分采用木质基座加金属安装支架的组合设计，金属支架的加强筋、安装沉孔、定位销孔都逐一建模，木质基座还原了实木的纹理质感，边缘做了轻微的倒角处理，模拟实际加工的木质底座形态。渲染阶段采用工作室柔和布光，主光源从侧上方打亮金属零件的轮廓，辅助光源补光弱化暗部死黑，金属材质区分了铸铁的哑光磨砂质感与黄铜零件的暖金属光泽，木质基座采用漫反射较强的哑光木纹材质，整体渲染效果真实还原了老式蒸汽动力装置的工业质感。设计上参考了早期小型轧机配套的蒸汽动力结构，采用双气缸错位布置的设计，可保证动力输出的连续性，减少曲柄运动的死点问题，整体结构紧凑，传动路径清晰，完整展现了蒸汽动力向旋转动力转换的机械原理，可用于机械原理教学、动力结构展示等场景。
