四爪自定心机床卡盘精密结构设计

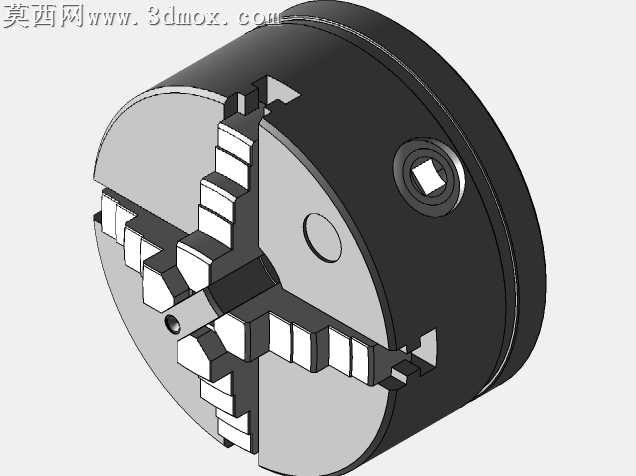

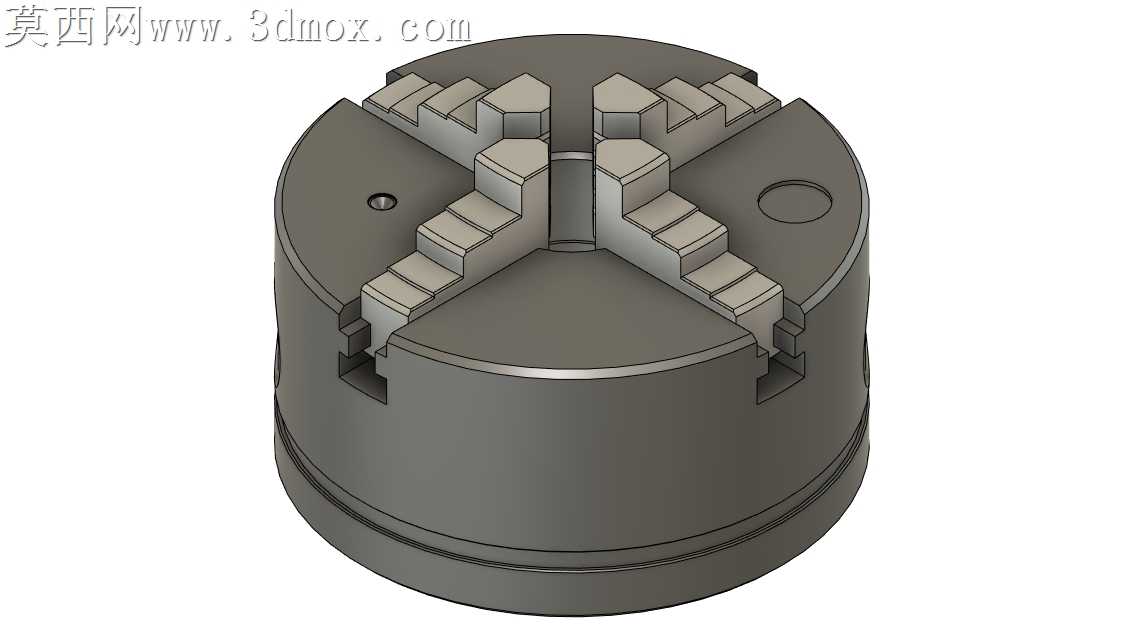

本作品为四爪机卡盘的三维参数化设计模型，建模过程严格遵循机床夹具的实际生产尺寸规范，采用自顶向下的装配设计思路完成整体结构搭建。建模阶段首先完成卡盘基体的回转体特征构建，通过旋转、拉伸切除等命令完成盘体的基础外形、中心定位孔、侧面安装定位孔的特征制作，保证盘体的同轴度、安装孔位的位置精度符合实际装夹使用要求。其次针对四个均布的卡爪组件，采用阵列驱动的特征建模方式，先完成单个卡爪的阶梯齿形结构、装夹工作面的齿纹防滑结构建模，通过圆周阵列命令实现四个卡爪在盘体导槽内的均布装配，同时还原卡爪与盘体导槽的滑动配合结构，保证卡爪径向移动的行程与导向精度符合实际使用逻辑。模型的材质与渲染阶段，为卡盘整体赋予了合金钢磨砂金属材质，调整材质的粗糙度、金属度参数还原机床卡盘经表面发黑处理后的哑光金属质感，通过添加环境HDR光照、边缘倒角的高光反射效果，清晰呈现卡盘各部件的结构分界、装配间隙与细节特征，盘体表面的定位凹孔、卡爪的阶梯齿形、防滑齿纹等细节均做了精细化处理，无特征缺失、破面等建模问题。设计过程中充分考虑四爪卡盘的实际装夹功能，还原了卡盘内部的联动结构空间，四个卡爪可同步沿径向移动实现工件的定心装夹，既可以装夹圆形截面工件，也可适配方形、异形截面工件的装夹需求，整体结构紧凑，各部件的配合关系符合机械加工夹具的设计规范，模型可用于机床夹具的结构教学、工装设计参考、加工工艺演示等场景，完整还原了四爪卡盘的工业设计细节与功能结构特征。
