机床用三爪自定心卡盘夹持工装结构

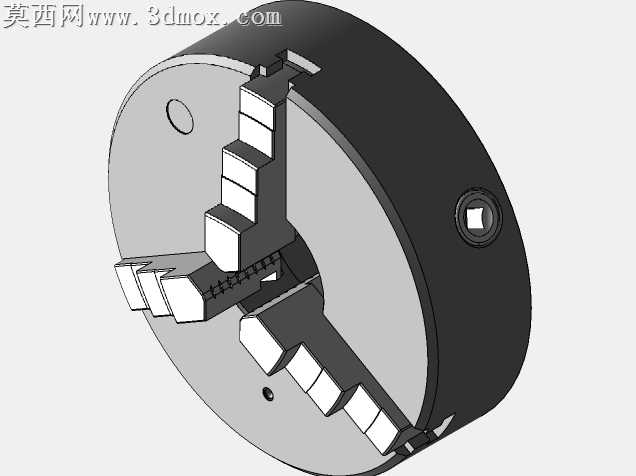

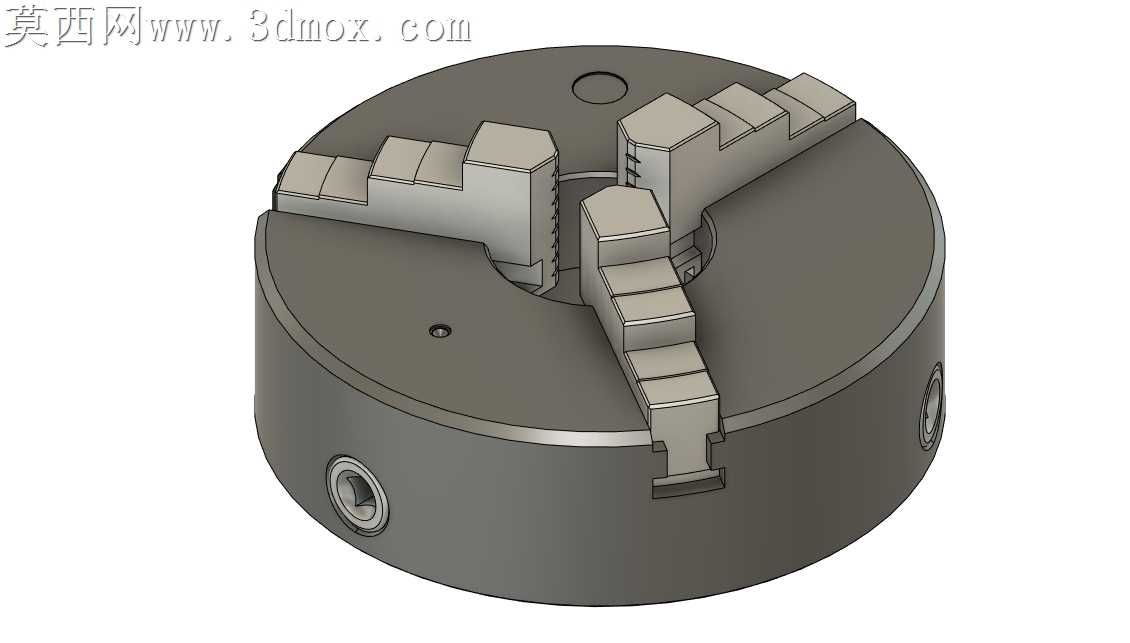

本模型为机床加工场景常用的三爪自定心卡盘三维结构，采用三维建模软件完成全参数化结构搭建，建模过程严格遵循实际三爪卡盘的生产尺寸规范，还原了卡盘本体、活动卡爪、驱动盘、锁紧接口等全部核心结构。建模阶段先以旋转特征构建卡盘圆柱形盘体基体，在盘体表面精准绘制三个呈120°均匀分布的卡爪导向滑槽，滑槽的截面尺寸、行程长度完全匹配实际三爪卡盘的运动参数，保证卡爪的径向滑动逻辑符合真实传动规律。卡爪部分采用分体式建模思路，分别构建卡爪基座、可调卡爪齿块、锁紧定位结构，还原了卡爪可通过齿牙啮合调整夹持范围的结构特性，每个卡爪的夹持面做了细微的齿纹防滑结构建模，还原实际产品的夹持防滑设计。盘体侧面的三个驱动方孔、安装定位孔均按照标准卡盘的接口尺寸绘制，可直接用于机床主轴连接的装配模拟。材质与渲染阶段，卡盘主体采用调质合金钢材质表现，赋予亚光金属灰的材质属性，调整金属粗糙度参数还原机床附件经表面氧化处理后的哑光质感，卡爪活动部分采用略浅的金属材质区分，表面添加细微的磨削纹理表现加工痕迹，盘体的边角处做了微小的倒角处理，还原实际零件的加工工艺特征，渲染时采用柔和的工业产品打光方案，清晰呈现卡盘的结构层次与金属质感，避免过强反光遮挡结构细节。结构设计上完全遵循自定心卡盘的工作原理，三个卡爪通过盘体内部的平面螺纹结构实现同步径向移动，建模时预留了内部传动结构的装配空间，可直观展示卡盘从收拢到张开的全行程运动状态，既可以用于机床教学演示的结构展示，也可作为数控加工仿真场景的工装组件使用，模型的所有结构均做了实体化处理，无破面、重叠面等建模问题，可直接导入各类三维软件进行装配干涉检查、运动仿真等后续操作。
