金布尔蒸汽机机械结构三维设计

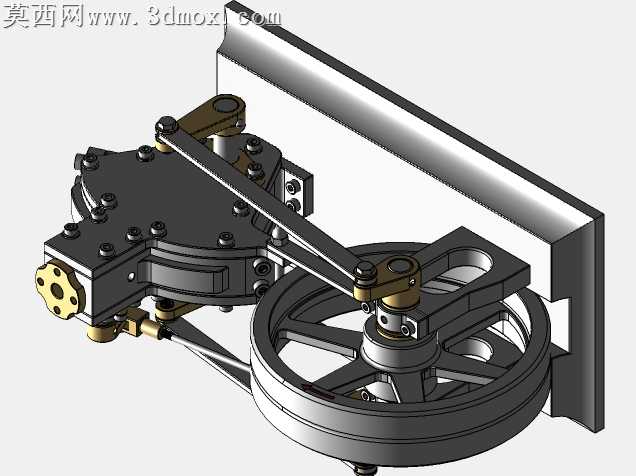

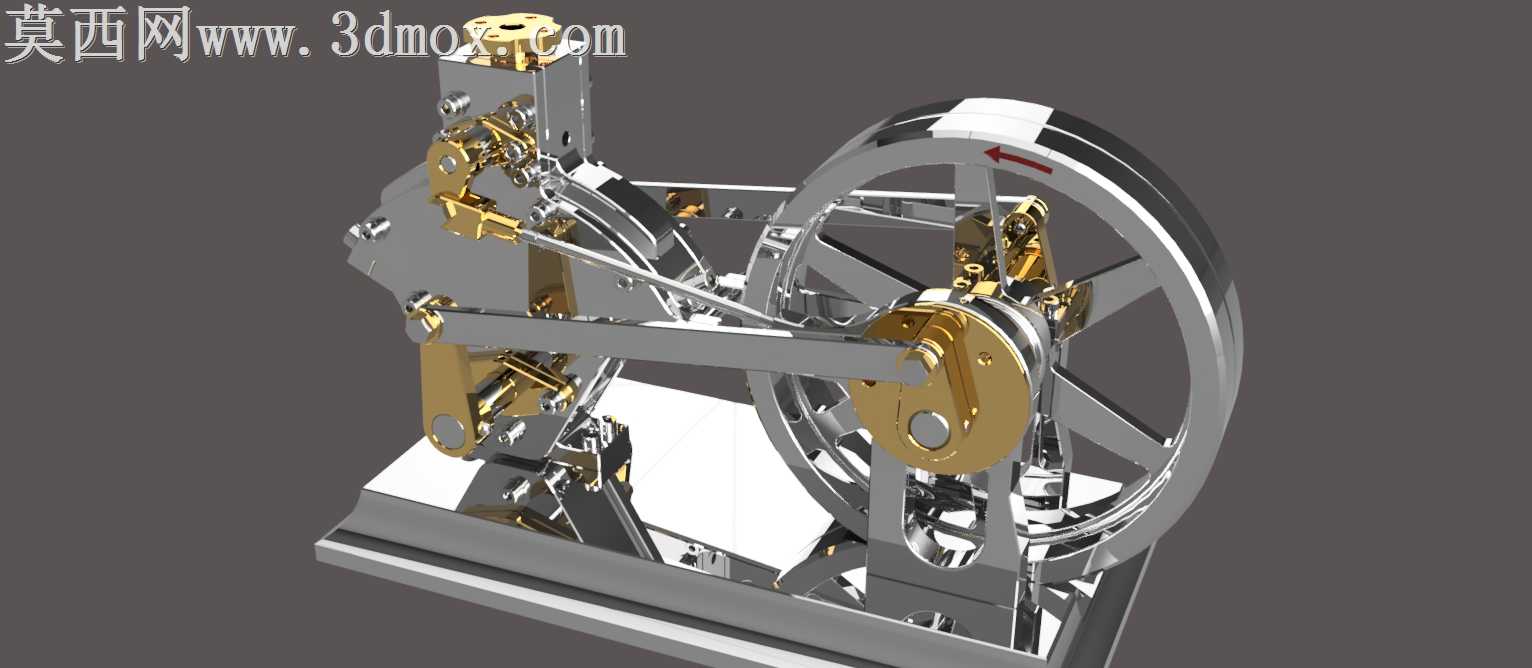

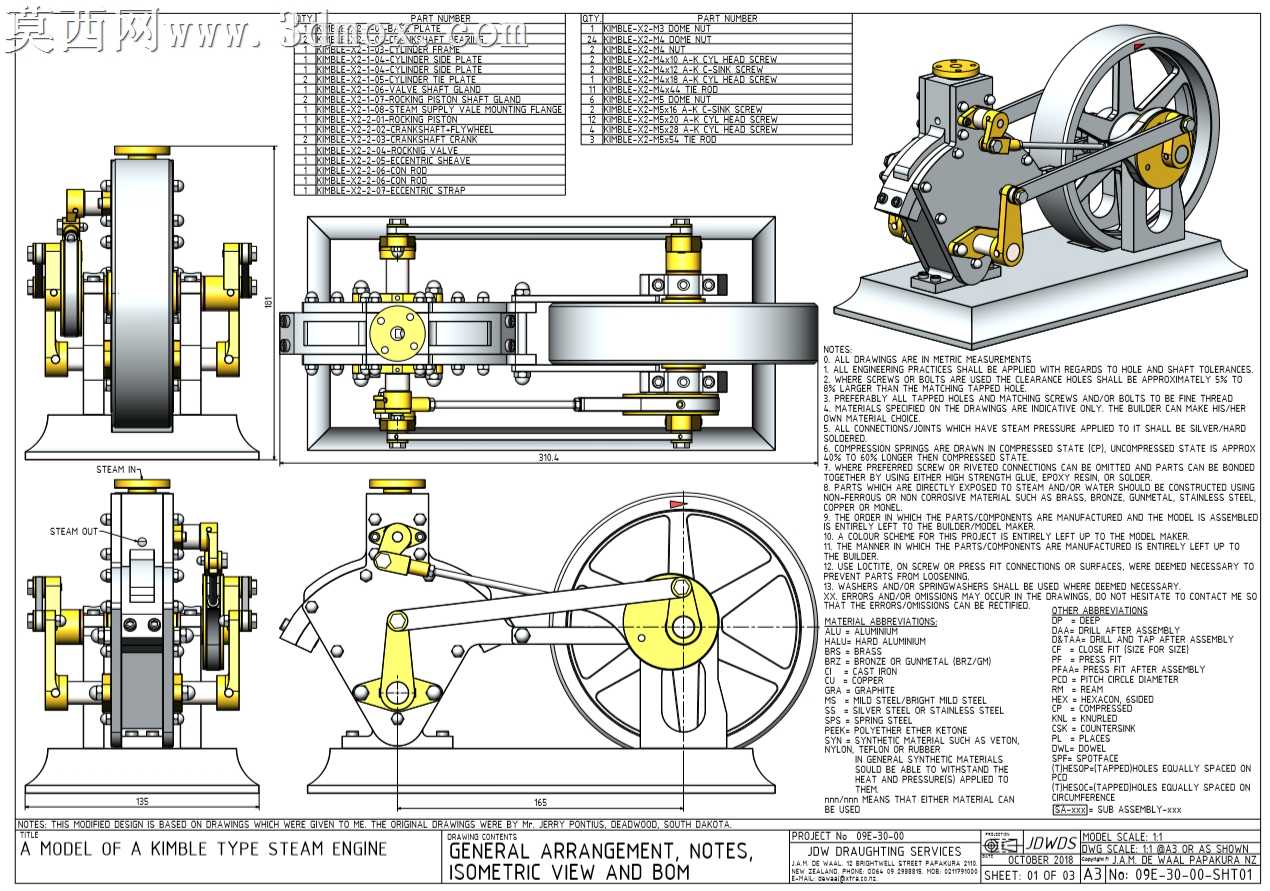

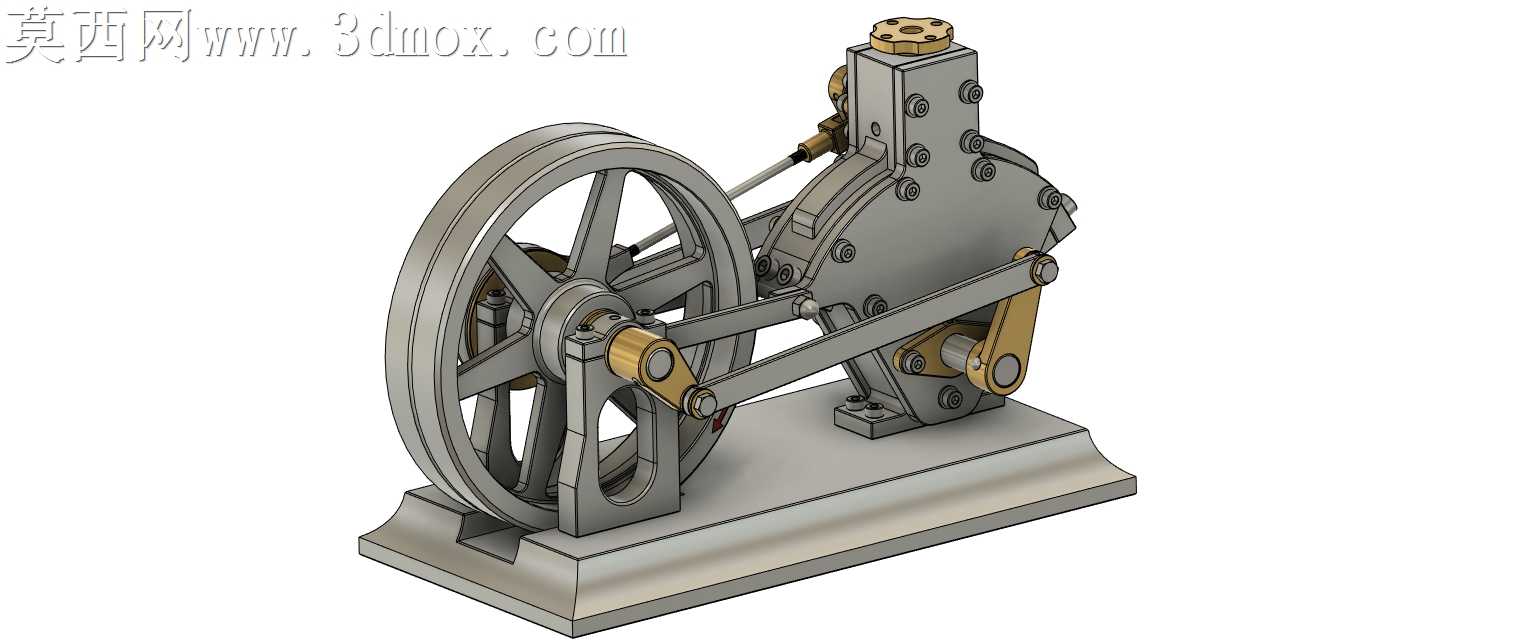

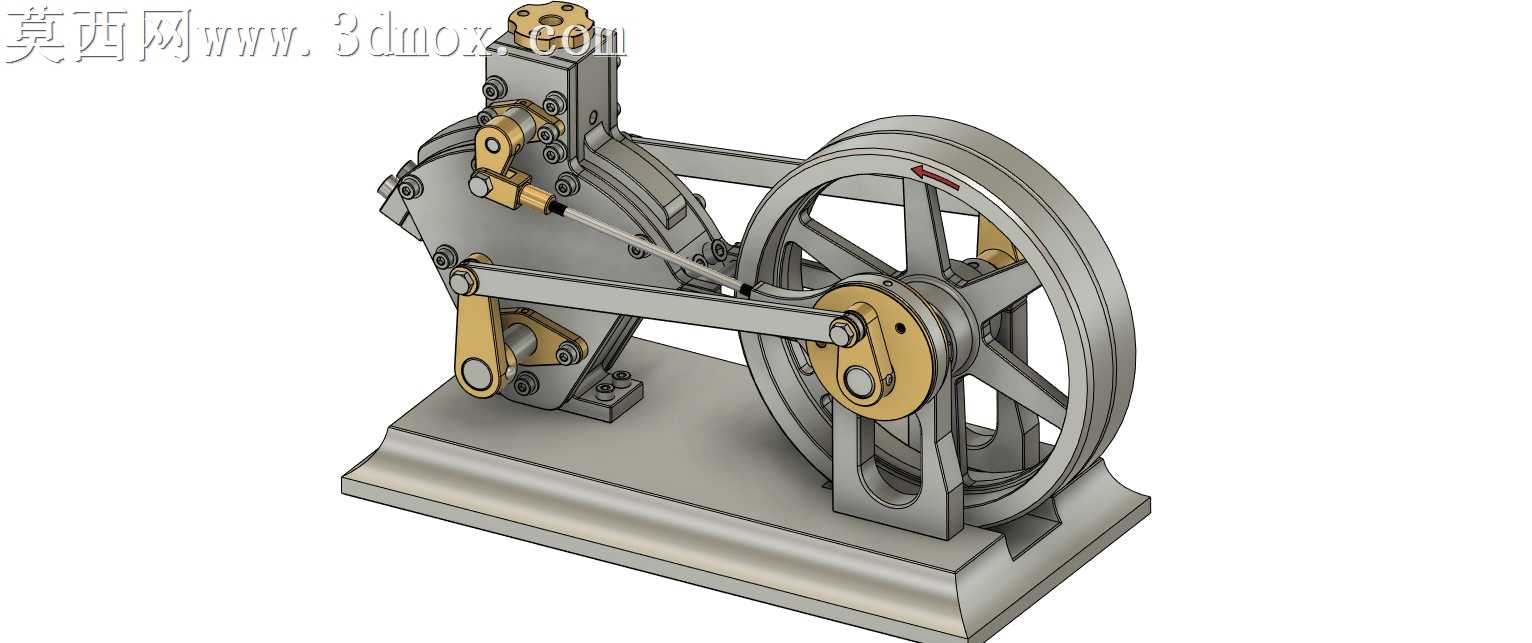

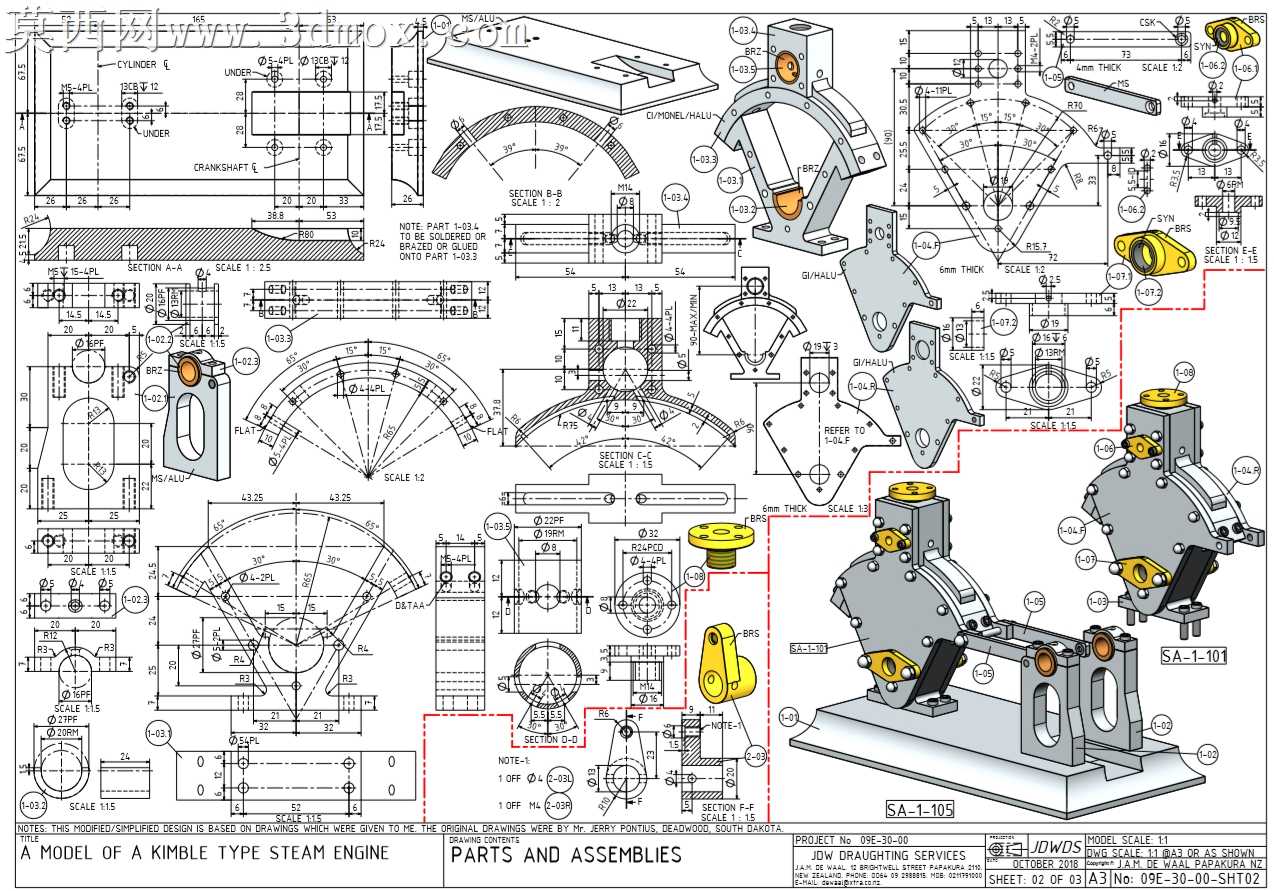

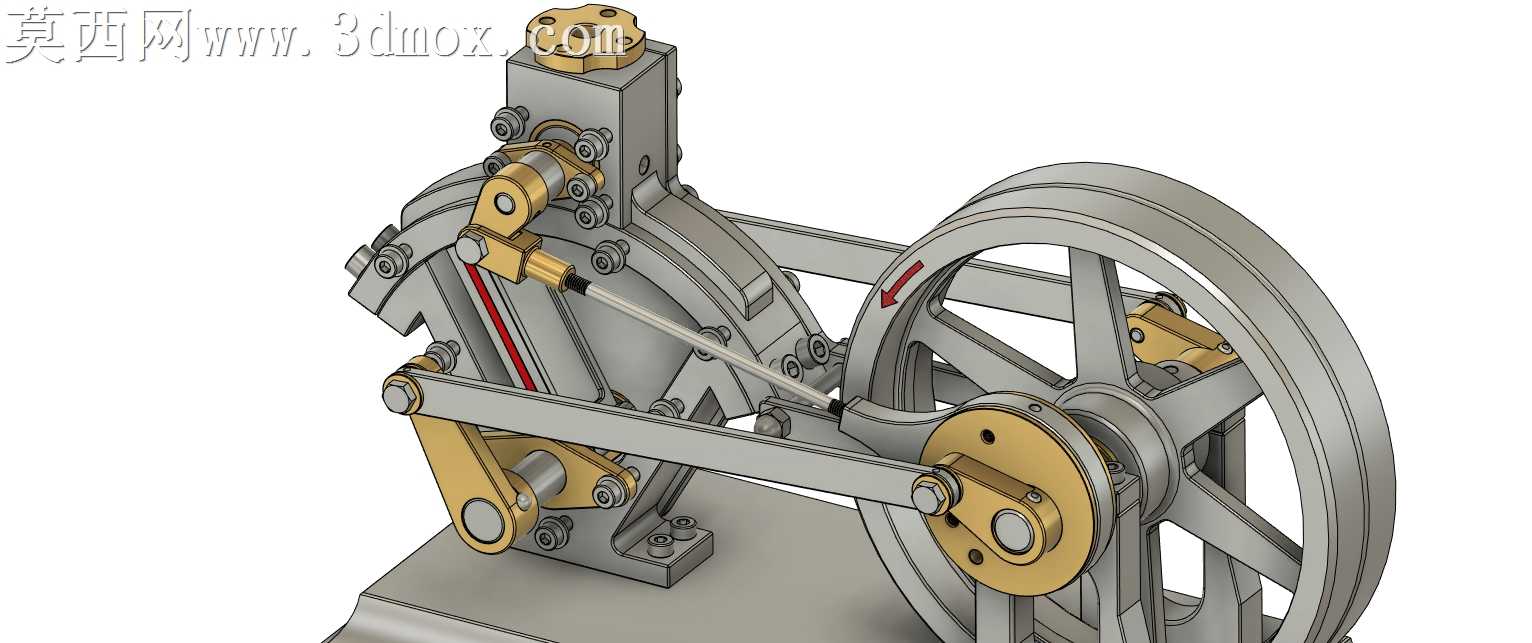

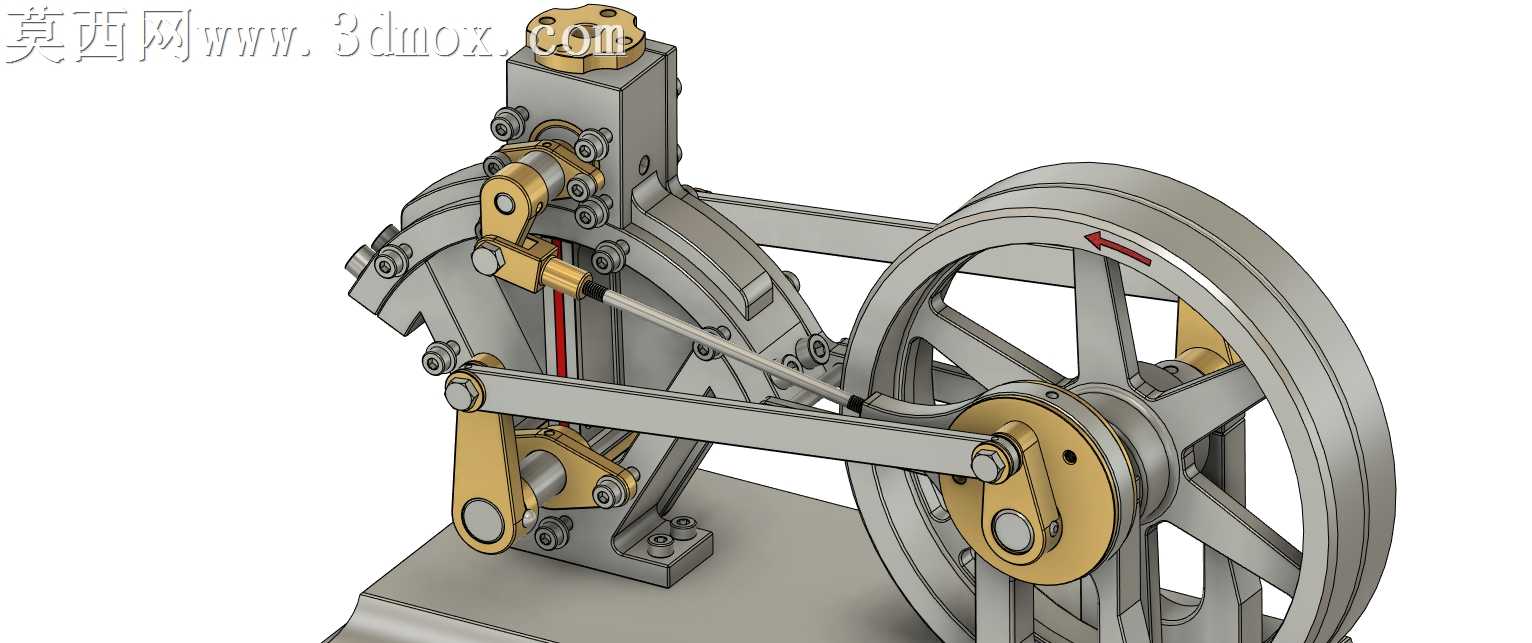

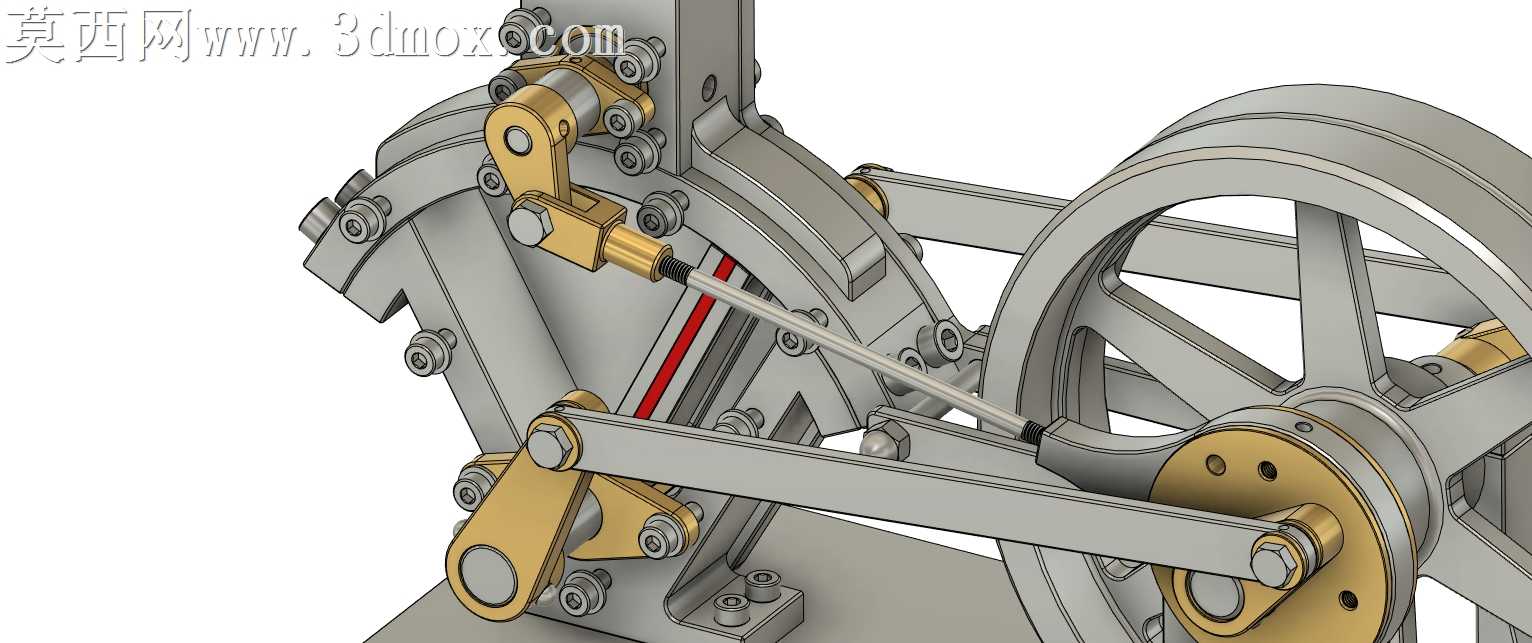

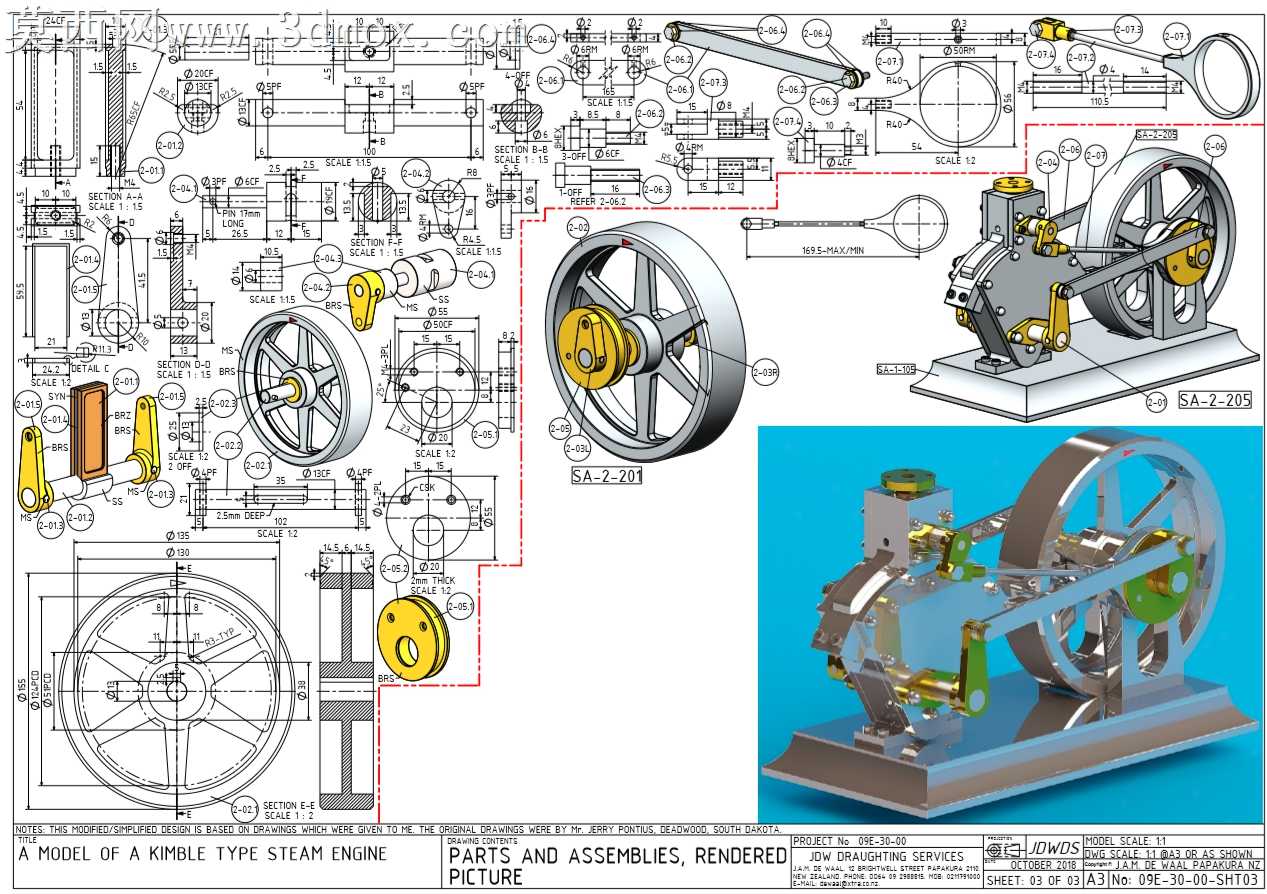

本作品为金布尔蒸汽机的高精度三维建模设计成果，建模过程中严格遵循真实蒸汽机的机械传动逻辑与结构比例，对每一处零部件的尺寸、装配关系都做了精准还原。建模阶段采用参数化设计思路，先搭建整体装配骨架，确定气缸、活塞、曲柄连杆机构、飞轮、配气机构的核心位置关系，再逐一拆分绘制单个零件：对气缸部分做了内腔与活塞配合的公差预留，还原了蒸汽进出的气道结构；曲柄连杆机构严格按照曲柄半径、连杆长度的传动比设计，确保运动仿真时活塞往复运动与飞轮旋转的运动关系完全符合真实蒸汽机的运行规律，不会出现运动干涉；飞轮部分还原了轮辐式结构，对轮缘的配重结构做了细节刻画，保证转动惯量的设计符合动力输出的需求；配气机构的滑阀、联动杆件都做了精细化建模，还原其随曲柄同步运动、控制蒸汽进排的机械逻辑。材质与渲染阶段，针对不同零部件的材质特性做了区分设置：金属结构件采用抛光金属材质，模拟蒸汽机加工金属件的亮面金属质感，对经常产生摩擦的传动配合面做了细微的磨损质感处理，提升真实感；黄铜材质的配气构件、紧固件采用略带做旧的黄铜材质，还原老式蒸汽机常用铜质构件的视觉特征；底座部分采用磨砂金属材质，与上部亮面运动构件形成质感区分。渲染时采用柔和的侧方主光源搭配补光，突出金属构件的反光特性与结构轮廓，清晰展现各部件的装配层次与机械美感。设计过程中重点考量了整机的装配合理性，所有零件的连接方式、固定结构都符合机械设计规范，既还原了金布尔蒸汽机的经典复古外观，也完整复现了其将蒸汽压力转化为旋转动力的核心机械原理，可用于机械原理教学演示、复古动力装置结构参考等场景。
