适配4mm轴的12mm六角轮毂连接转接件

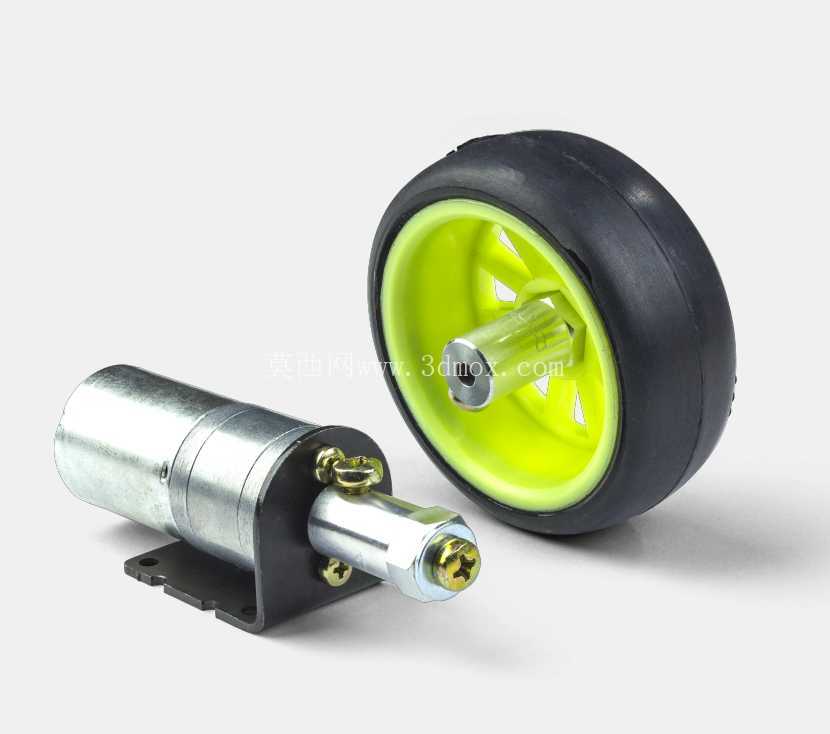

在小型移动机器人、桌面级传动实验台、微型遥控模型车这类需要紧凑动力传递的场景里，轮毂与输出轴的匹配度直接决定了传动链路的可靠性，很多时候标准轮毂的接口和现有驱动轴尺寸不匹配，就需要这类转接件来补全尺寸链路的缺口。这款转接件的核心作用，就是把直径4mm的圆柱输出轴，和标准12mm对边尺寸的六角轮毂做刚性连接，解决不同接口规格部件无法直接装配的问题，省去了重新定制轮毂或者加工输出轴的麻烦。

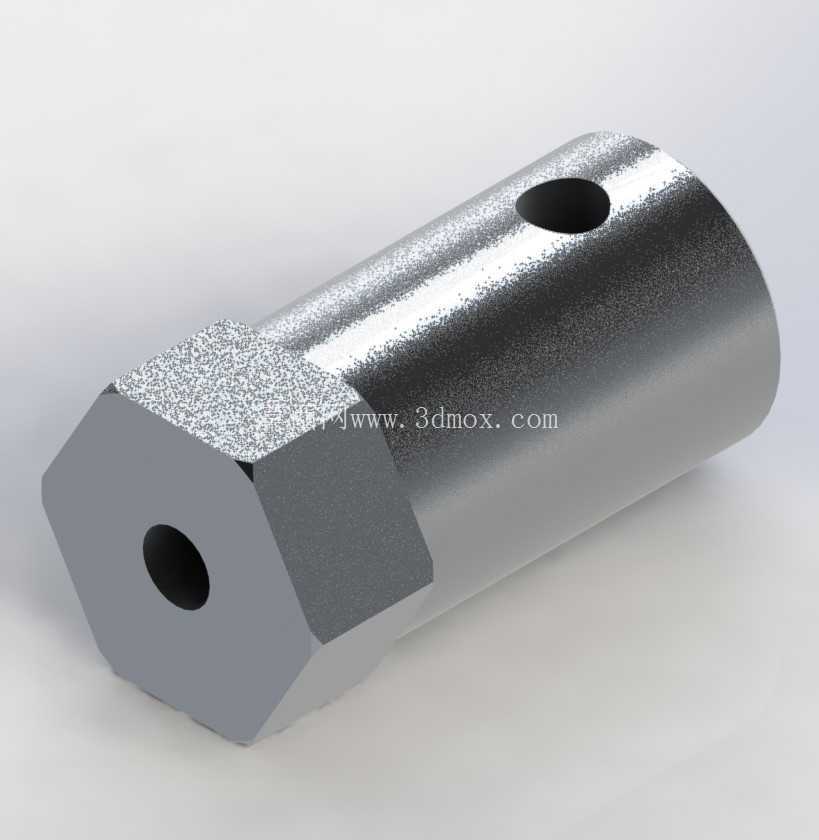

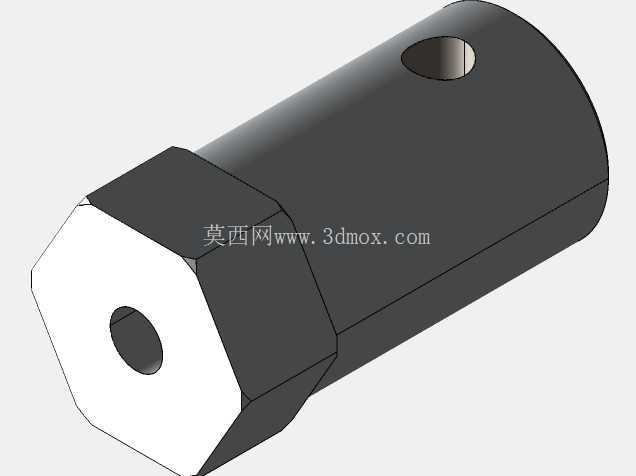

从结构设计来看，转接件整体采用圆柱加六角端的复合外形，六角端的对边尺寸严格匹配12mm六角轮毂的内孔公差，装配时六角面可以传递更大的扭矩，相比单纯的圆柱面键连接，在小尺寸场景下能避免键槽加工带来的结构强度削弱，也不会出现长期正反转切换后的键槽磨损松旷问题。圆柱端的内孔直径为4mm，和常见的微型直流电机、小型减速箱输出轴尺寸匹配，内孔的公差选择基孔制间隙配合，既可以保证装配时轴能顺利插入，又不会因为间隙过大导致传动时出现径向跳动。

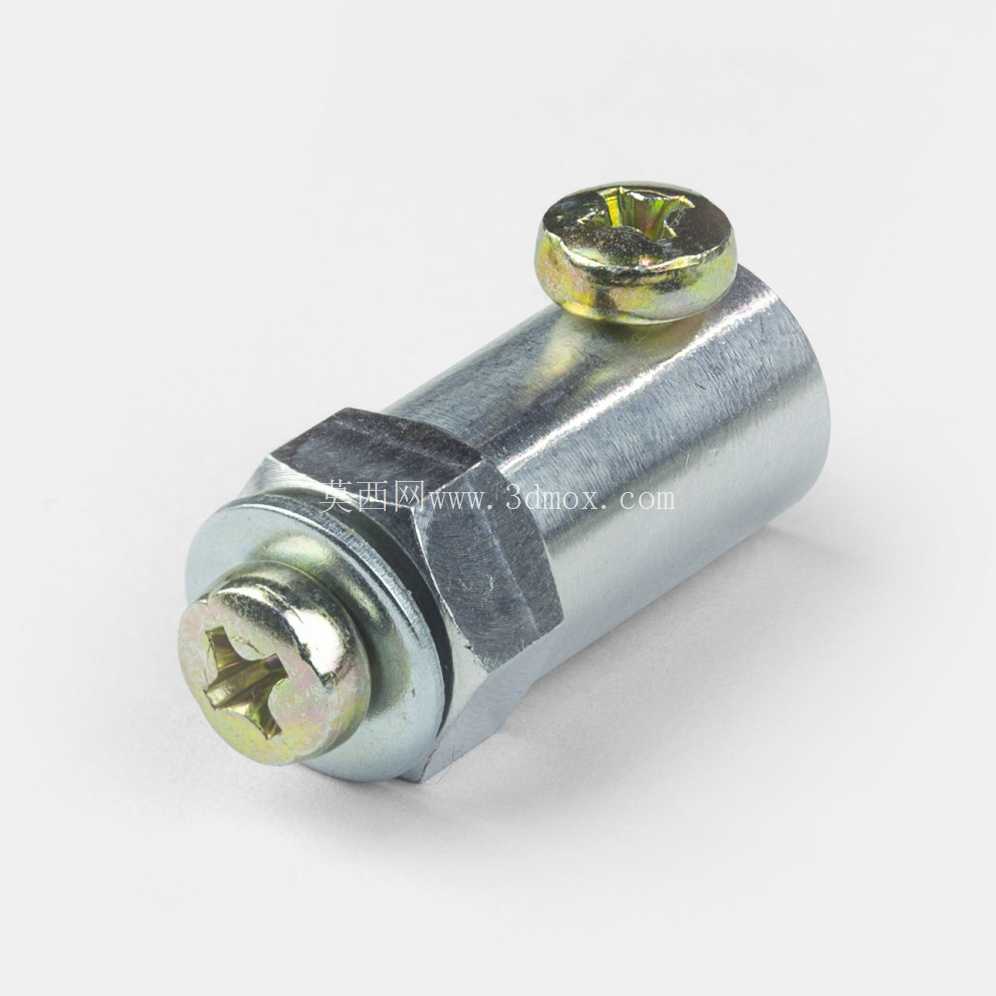

转接件本体上设置的径向通孔，是用来穿装紧定螺钉的，装配时紧定螺钉穿过通孔顶在4mm轴的表面，依靠螺钉的预紧力把转接件和轴锁死，防止传动过程中转接件和轴之间出现相对转动。这里的通孔位置经过考量，设置在圆柱段靠近六角端的位置，既不会因为太靠近轴端导致锁紧力不足，也不会因为太靠近六角端影响和轮毂的配合长度。六角端的轴向长度做了合理控制，保证轮毂装入后有足够的贴合面传递扭矩，不会因为配合长度过短导致轮毂受力不均出现偏摆。

实际选型使用时，需要注意几个安装边界：首先要确认所用轮毂的内六角对边尺寸确实为12mm，不同厂商的微型轮毂可能存在公差偏差，装配前可以先做试配，若间隙过大可在六角面垫薄铜片调整，过紧则检查转接件六角端的加工毛刺；其次4mm轴的插入深度要达到圆柱段内孔深度的80%以上，避免轴插入过浅导致紧定螺钉锁紧时轴出现歪斜，传动时产生额外的径向载荷损坏轴承；另外紧定螺钉的锁紧力矩要控制在合理范围，小尺寸的M3紧定螺钉力矩过大容易滑牙，力矩过小则锁不紧，一般用小号内六角扳手拧到贴合轴面后再转1/4圈即可。

这类转接件的应用场景不局限于模型领域，在小型自动化设备的滚轮传动、实验室小型输送线的辊筒连接、甚至是小型云台的转动轴转接中都能用到，只要涉及4mm圆柱轴和12mm六角轮毂的连接需求，都可以通过这个零件实现快速匹配。设计时没有做多余的减重或者装饰结构，整体采用实心结构保证刚性，因为在小尺寸传动场景下，零件本身的重量已经很轻，额外的减重孔反而会削弱结构强度，增加加工成本。外圆柱面的粗糙度控制在适合装配的等级，既不会因为太光滑导致紧定螺钉锁紧时摩擦力不足，也不会因为太粗糙导致装配时刮伤轴表面。六角端的棱角做了微小的倒角处理，方便轮毂顺利套入，也避免装配时锋利的棱角划伤操作人员。

从传动受力的角度分析，六角配合的接触面是六个平面，扭矩传递时受力均匀分布在六个面上，相比顶丝直接顶在轴上驱动轮毂的方式，这种转接结构把轴的锁紧和轮毂的扭矩传递分成了两个功能区域，顶丝只负责把转接件固定在轴上，轮毂的扭矩由六角面承担，大大降低了顶丝的受力负荷，长期运行也不容易出现顶丝松脱、轮毂打滑的问题。很多新手在做小型传动结构时，习惯直接把轮毂用顶丝锁在光轴上，遇到大扭矩启动或者频繁正反转的工况，很容易出现顶丝把轴顶出凹坑、轮毂打滑的问题，用这种转接件就能很好地规避这个问题，因为六角配合的扭矩承载能力远大于单个顶丝的摩擦力。
