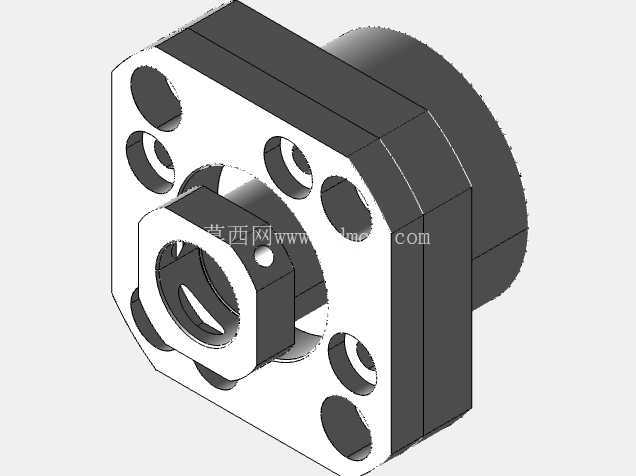

FK15方形法兰支撑轴承座结构

　　在精密传动系统的布局中，支撑类零件的刚性直接决定了整套传动机构的运行精度与寿命，FK15系列法兰型轴承支撑座，是针对小直径滚珠丝杆、光轴类回转零件做端部固定支撑的常用结构件，常见于桌面级自动化设备、小型数控滑台、3D打印运动轴、精密检测位移平台这类对安装空间有严格限制的场景中。这类支撑座的核心作用，是为回转类传动零件提供径向与轴向的双向约束，抵消丝杆运转过程中产生的轴向窜动与径向跳动，避免传动杆因悬臂过长出现挠曲变形，保证传动过程中扭矩传递的同轴度，减少运转过程中的异响与磨损。从结构设计来看，这款支撑座采用一体式方形法兰安装面，法兰端面上均匀分布6个沉头安装孔，安装时可直接从法兰正面穿入螺栓固定在设备安装立板上，不需要在安装板背面预留螺母锁紧的操作空间，对于设备内部布局紧凑、安装板后侧没有操作余量的场景非常友好，相比圆形法兰的支撑座，方形法兰的四个直边可以在安装时快速靠紧定位基准边，降低安装找正的时间成本，也能避免支撑座在长期受轴向力时出现周向转动的风险。

　　支撑座的主体为阶梯式柱状结构，靠近法兰端的大直径段内部集成了成对安装的角接触轴承，可同时承受径向载荷与双向轴向载荷，轴承预紧间隙在零件加工装配时就已经调整到位，现场安装时不需要操作人员额外调整轴承预紧量，直接将丝杆轴端插入支撑座内孔，通过侧部的紧定螺钉锁紧轴端即可完成装配，大幅降低现场装配的技术门槛，也避免了人工调整预紧量不当导致的轴承运转卡滞或预紧不足出现窜动的问题。支撑座的内孔与法兰安装面的垂直度、安装孔的位置度都按照精密传动的公差要求设计，安装面的平面度控制在合理范围内，保证安装后支撑座内孔的轴线与安装板平面垂直，避免丝杆安装后出现别劲的情况。

　　从安装边界来看，这款支撑座的法兰边长、主体段外径、总长度都适配15规格的丝杆轴端，安装时需要在设备立板上开出对应直径的过孔，让支撑座的主体段可以穿过安装板，法兰面贴合在安装板表面，6个安装孔的中心圆直径与常用同规格支撑座完全互换，不需要修改原有设备的安装孔位就可以直接替换，对于设备改造、备件更换的场景非常实用。侧部的紧定螺钉孔位置避开了法兰安装孔的区域，锁紧操作时不会被安装螺栓干涉，在日常维护时也可以直接在设备外侧拧紧紧定螺钉，不需要拆解周边的其他零件。

　　在实际应用中，这类支撑座通常成对使用，一端作为固定端承受双向轴向力，另一端作为支撑端允许轴件因温度变化产生的微量伸缩，在小型点胶设备、焊锡机的直线运动轴上，这类支撑座可以保证丝杆在高速往复运动时保持稳定的回转精度，不会因为支撑刚性不足导致针头位置偏移，影响加工精度；在小型输送线的驱动端，这类支撑座也可以用来支撑驱动辊的轴端，承受输送带张紧产生的径向载荷，结构紧凑不需要额外设计复杂的轴承安装座，减少整体设计的工作量。设计这类支撑座的三维模型时，需要重点关注安装孔的位置公差、内孔与安装面的形位公差，以及轴承安装腔的尺寸精度，保证加工后的零件可以顺利装入标准轴承，同时装配后轴承的回转中心与安装基准保持重合，避免出现过定位导致的装配困难。另外，支撑座的边角处都做了小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也可以在装入安装板过孔时起到导向作用，提升装配效率。这类支撑座的材质通常选用45号钢做表面发黑处理，兼顾结构刚性与防锈能力，对于有轻量化需求的场景也可以选用铝合金材质做阳极氧化处理，在保证支撑强度的前提下降低整体重量，适配对负载重量敏感的移动轴类场景。
