工业框架连接用40系列L型铝角件

在工业铝型材框架搭建的各类场景里，直角位置的连接可靠性直接决定整台设备机架、防护围栏或者物料周转架的整体刚性，这款适配40系列铝型材的L型角件，就是专门针对这类直角拼接需求开发的内置式连接构件。很多刚接触型材搭建的新手容易忽略角件的安装边界，这款角件的外形完全贴合40*40规格铝型材的槽口轮廓，安装时不需要对型材端面做额外的铣削加工，直接卡入型材的预置槽位，配合T型螺栓和法兰螺母就能完成锁紧，相比外置式的大角码，它不会突出型材外表面，能让框架的外侧面保持完全齐平，后续在框架外侧安装门板、亚克力防护板或者钣金蒙皮的时候，不需要额外做避位处理，能大幅减少外围附件的安装调整工作量。

从实际使用的场景来看，这类L型角件的适用范围覆盖了绝大多数轻型到中型的铝型材结构：车间里的设备安全防护围栏，用它做横竖型材的直角连接，不需要在型材上打沉头孔，现场组装的时候只需要用内六角扳手就能完成全部锁紧作业，比采用角槽连接件的安装效率高至少三成，而且后期如果需要调整围栏的布局或者局部拆装，只需要松开对应位置的螺栓就能拆解，不会对型材本身造成损伤，型材可以重复利用。在自动化生产线的物料周转架、小型设备的主机架搭建中，这款角件的受力特性也完全匹配使用需求，它的两个连接面分别贴合两根垂直型材的槽腔内壁，锁紧后能限制型材在X、Y、Z三个方向的相对位移，避免框架在长期受载后出现直角位置松脱、框架歪斜的问题。

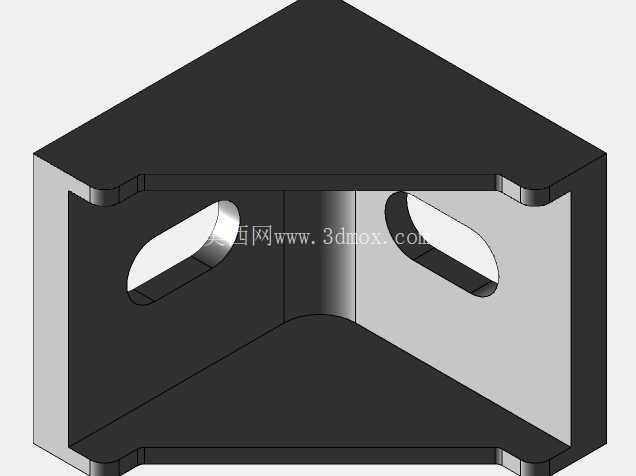

设计这款角件的时候，首先考虑的是安装容错性，角件上的螺栓过孔做了适当的余量设计，就算两根型材在拼接的时候存在微小的尺寸偏差，也能通过螺栓在过孔里的微调量完成对齐，不会出现孔位对不上无法安装的情况。角件的折弯处做了合理的圆角过渡，避免应力集中导致长期受载后角件出现开裂，同时折弯的内圆角刚好能避开铝型材槽口的凸边，保证两个连接面能完全贴紧型材内壁，不会出现安装后角件翘边、锁紧不实的问题。很多人在选型的时候会纠结角件的厚度，这款角件的板材厚度经过实际载荷验证，在常规的40系列型材框架应用中，单角件配合两套螺栓锁紧，能承受的垂直方向静载荷完全满足普通工业场景的使用需求，不需要额外加装加强筋，也不会出现角件变形的问题。

在安装边界上，这款角件完全隐藏在型材的槽腔内部，安装完成后从型材外侧看不到连接构件，整体外观更整洁，同时不会占用型材外侧的槽位空间，后续需要在型材上安装传感器支架、走线槽或者其他附件的时候，整个型材槽位都是完整可用的，不会被连接构件遮挡。对比传统的外置角码连接方式，这种内置L型角件不会在框架的边角位置形成突出的结构，能避免车间内人员走动、物料转运的时候被突出的角件磕碰，也不会积留灰尘和生产碎屑，日常清洁维护更方便。在一些对外观有要求的非标设备框架上，这种隐藏式的连接结构也能提升设备的整体质感，不需要额外做边角的装饰遮盖。

实际装配过程中，这款角件不需要提前预埋螺母，只需要将T型螺栓从型材槽口的端部滑入对应位置，套上角件之后锁紧螺母即可，就算是已经初步拼接好的框架，需要在局部位置加装角件提升刚性的时候，也不需要完全拆解框架，只需要松开对应位置的型材螺栓，滑入角件再重新锁紧就能完成加固，现场改造的适配性很强。针对不同的使用场景，如果是用于振动较大的设备机架，还可以在角件和型材槽壁之间加装防滑垫片，进一步提升连接的防松性能，而角件本身的结构尺寸完全预留了垫片的安装空间，不会因为加装垫片出现无法装配的问题。
