杆端铰接式球形关节连接结构

在做小型自动化执行机构、桌面级机械臂、仿生联动结构的设计过程中，经常会遇到需要小角度多自由度铰接的连接场景，这类位置如果直接用刚性轴套连接，会因为装配同轴度误差、杆件受力后的微变形出现卡滞，甚至在往复运动过程中产生额外的交变应力，缩短整套机构的使用寿命，而这款杆端结构的球形关节，正是针对这类小载荷铰接场景设计的连接部件。

从实际使用场景来看，这类球形关节常被用在小型机械臂的连杆末端、自动化设备的门体联动撑杆、3D打印设备的调平机构、小型无人机的舵机传动连杆、桌面级仿生机器人的关节连接位置，也可适配部分通讯架设工具里的角度调节铰接位，用来补偿连接端的角度偏差，避免杆件因为安装误差出现别劲的问题。和常规的通孔销轴铰接结构不同，这款球形关节的核心功能是实现两个连接部件之间的相对自由旋转，同时允许连接端存在小范围的角度偏摆，不需要严格保证两个连接件的同轴度，就能顺畅完成转动动作，大幅降低了装配环节的精度要求，也能抵消设备运行过程中因为震动带来的连接位错位问题。

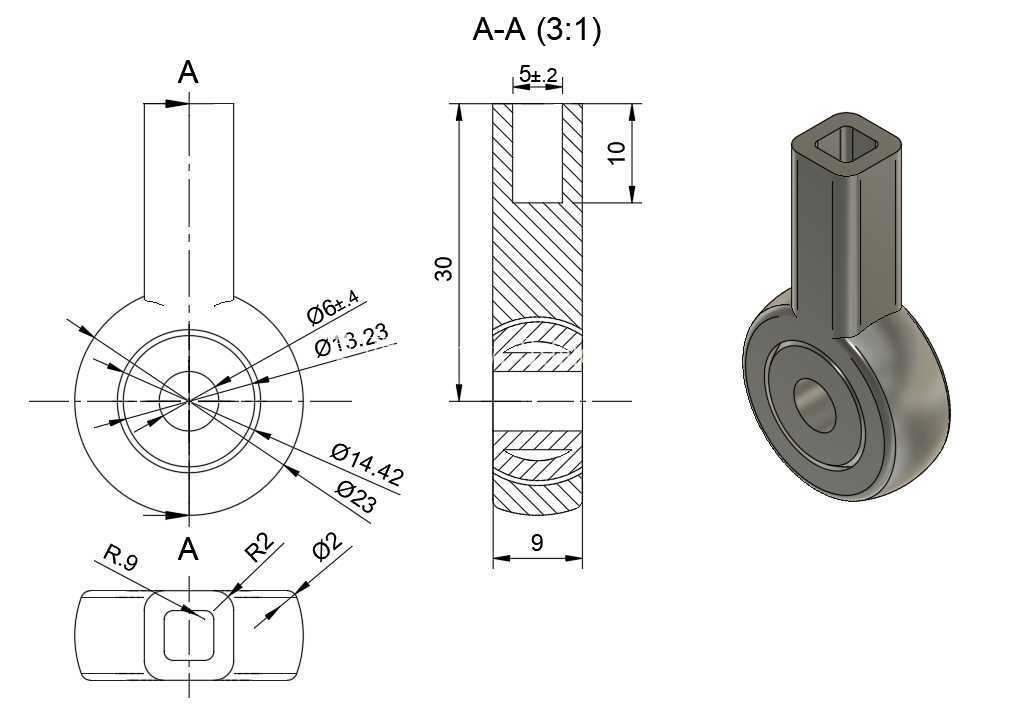

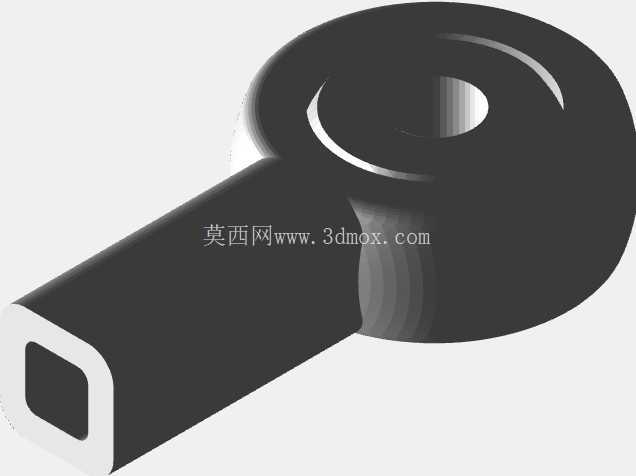

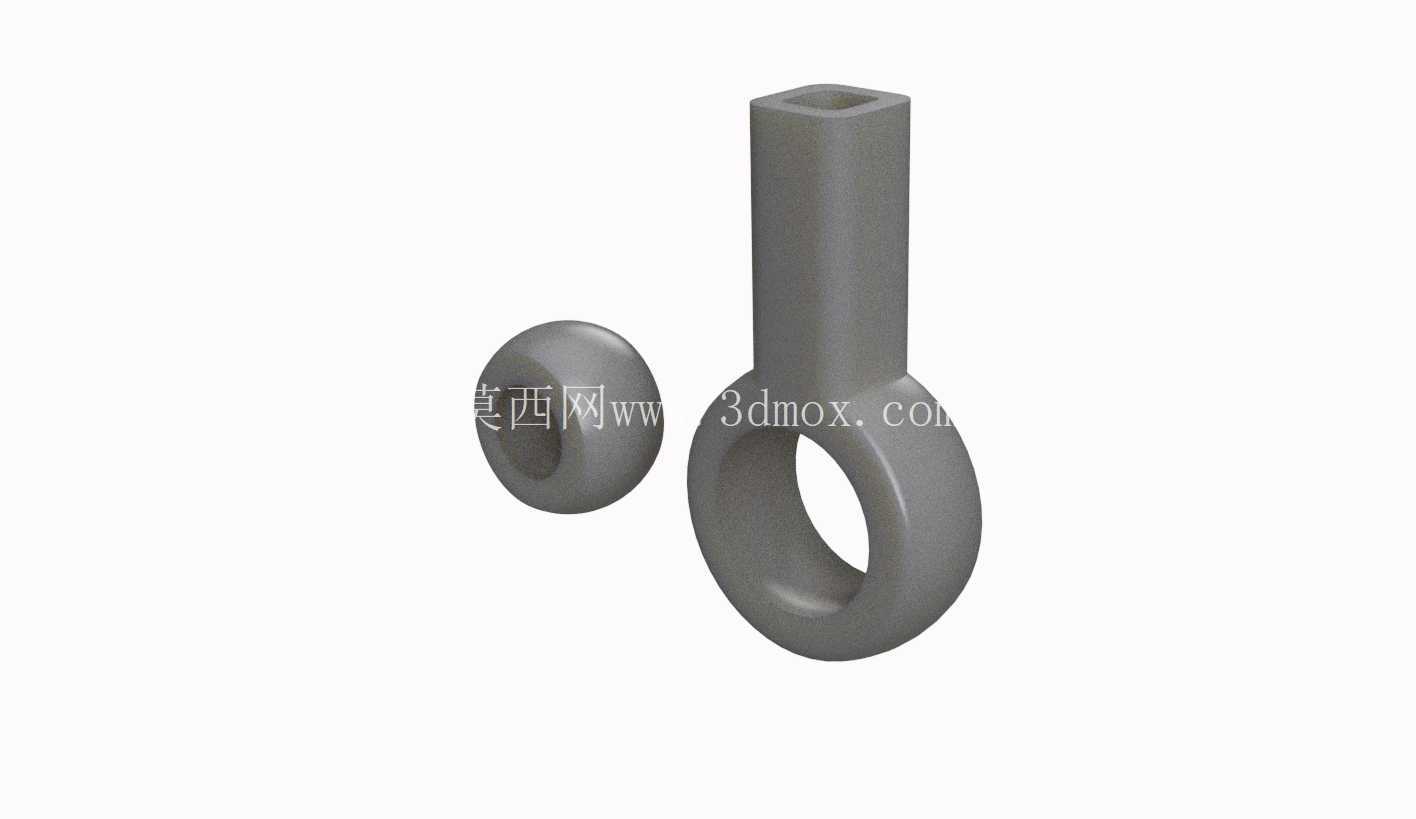

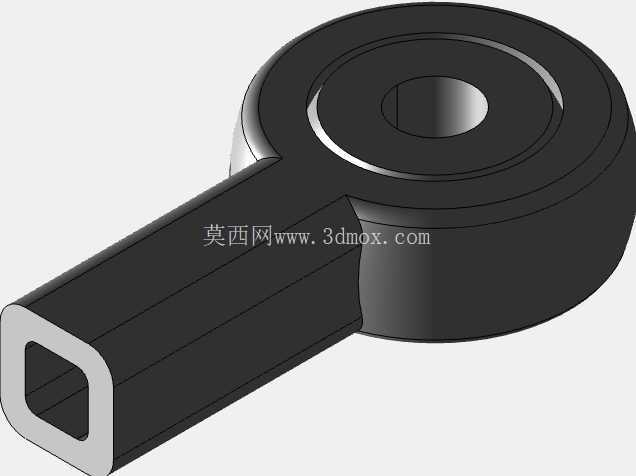

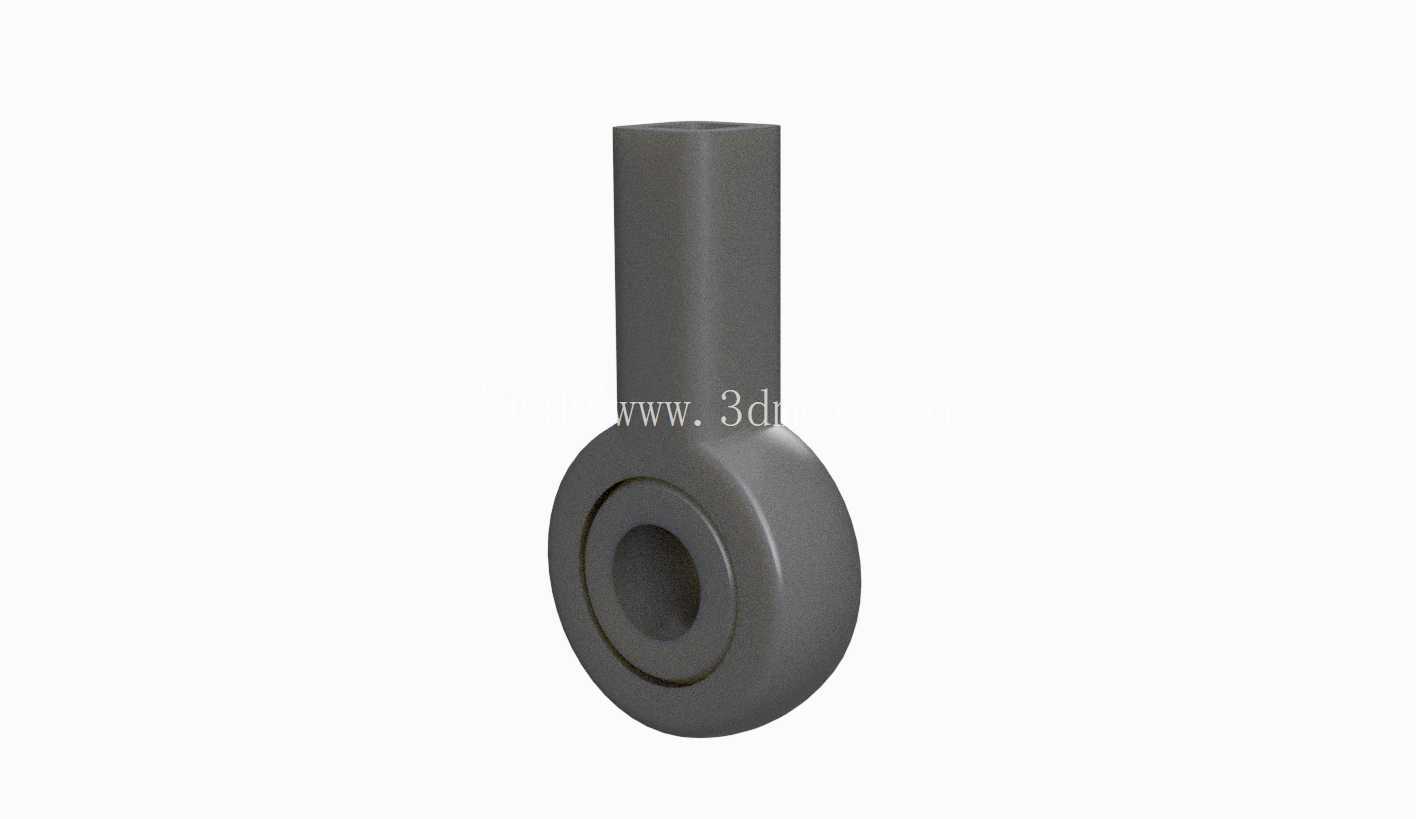

从结构设计思路来看，整个部件分为两个核心组成部分，一端是带内孔的球头座，另一端是带安装杆的球头，球头嵌合在球头座的内球面里，配合面做了适配3D打印工艺的间隙预留，不需要额外添加轴承或者润滑结构，打印完成后清理掉支撑就能直接装配转动。球头端的安装杆做了等直径的圆柱设计，既可以直接插入对应杆件的安装孔做过盈配合固定，也可以在杆端加工螺纹做螺纹连接，适配不同的安装需求；球头座端的内孔是光孔设计，用来穿装销轴或者固定螺丝，和相邻的部件形成铰接。

关于安装边界和尺寸适配，设计时需要注意，球头座的外径是整个部件的最大回转直径，在做周边结构的避让设计时，要预留足够的转动空间，避免关节摆动时和周边的结构件发生干涉；安装杆的长度是固定的，在做配套杆件的安装孔设计时，孔深要和杆长匹配，避免安装后杆端顶死影响关节的摆动角度；球头座端的铰接孔轴线和安装杆的轴线在初始状态下是垂直的，实际使用时允许的偏摆角度大概在15度到20度之间，超过这个角度球头就会从球头座里脱出，所以在做运动行程设计时，要把这个角度限制考虑进去，避免机构运动到极限位置时关节脱开。

如果是采用3D打印工艺制作这个部件，不建议随意对模型做整体的放大或者缩小，缩小尺寸会让球头和球座的配合间隙变小，打印后容易粘死无法转动；放大尺寸则会让球头和球座的配合面间隙过大，转动时会出现明显的松旷，影响连接的刚性。如果确实需要调整尺寸，要单独调整配合面的间隙值，保证配合面的单边间隙在0.1mm到0.2mm之间，适配常用的PLA、PETG等打印材料的收缩率。在实际装配使用时，如果转动阻尼过大，可以在配合面涂抹少量的润滑脂，降低转动的摩擦力，提升关节的使用寿命；如果需要更大的连接刚性，可以在球头座的外侧加装一个卡簧或者限位套，避免大载荷下球头从座体里脱出。

这类球形关节的载荷能力和制作材料直接相关，如果采用树脂材料打印，适合用在载荷较小的演示模型、桌面摆件类结构上；如果采用尼龙或者金属3D打印制作，则可以用在载荷稍大的实际功能设备上，设计时要根据实际的受力情况选择对应的制作材料，避免受力过大导致球头断裂或者球座开裂。和市面上标准的杆端关节轴承相比，这款结构的设计更适配快速成型工艺，不需要采购标准件，直接通过3D打印就能快速制作，适合在原型验证阶段快速迭代使用，降低原型制作的成本和周期，在做非标自动化设备的原型开发、学生创新项目的结构制作时，这类结构能大幅简化铰接部位的设计复杂度，不需要额外设计复杂的万向节结构，就能实现小范围的多自由度转动连接。
