三自由度并联拾取作业运动平台

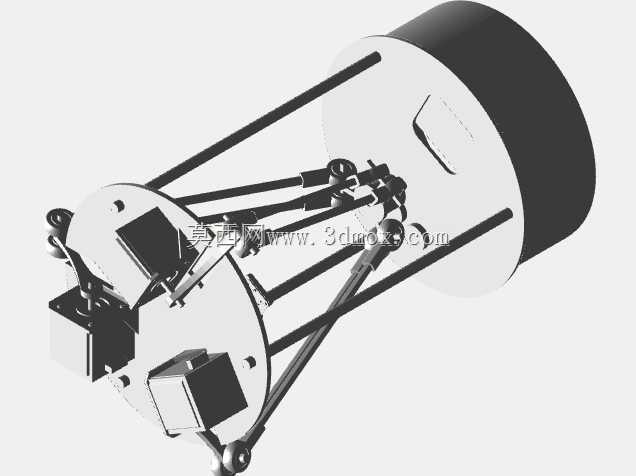

　　这款三自由度并联拾取设备，核心采用Delta并联构型设计，在轻工分拣、教学实训、小型物料转运场景中有着极高的适配性。区别于串联关节机械臂的悬臂结构，该设备将三组驱动舵机集中布置在顶部固定机架上，通过三组平行四边形连杆结构连接末端动平台，运动惯量被大幅降低，高速往复拾取作业时的动态响应速度远优于同负载等级的串联臂结构，在小范围工作空间内的节拍效率优势十分突出。

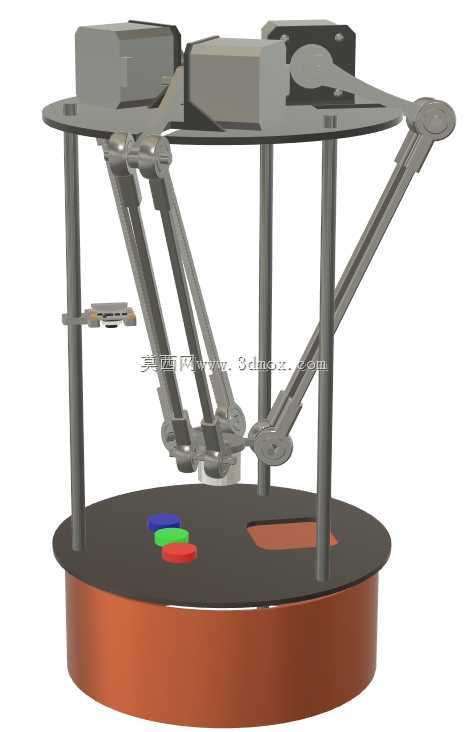

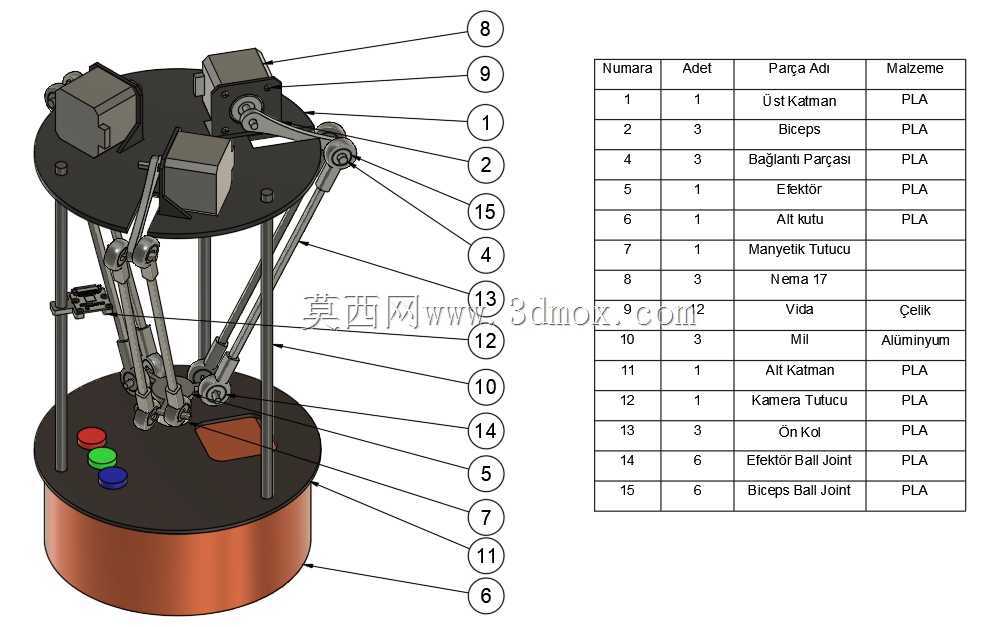

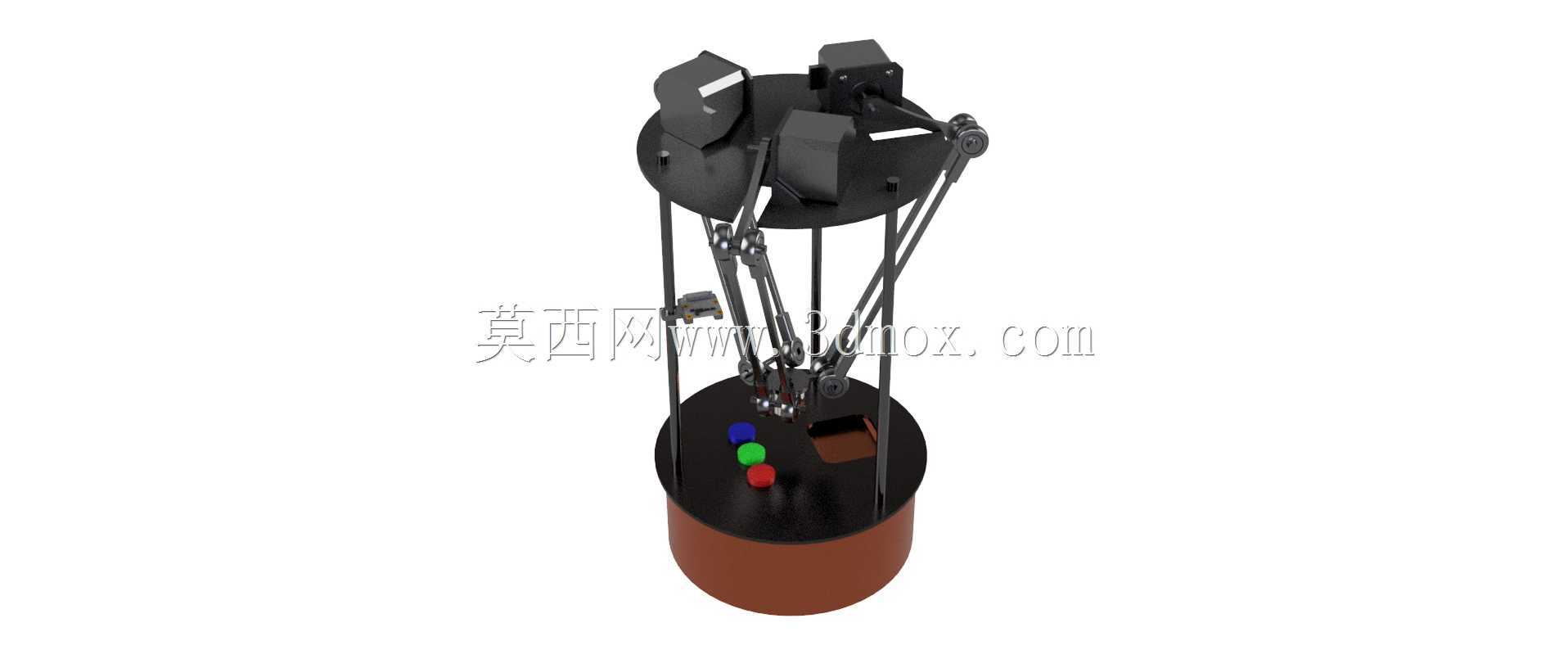

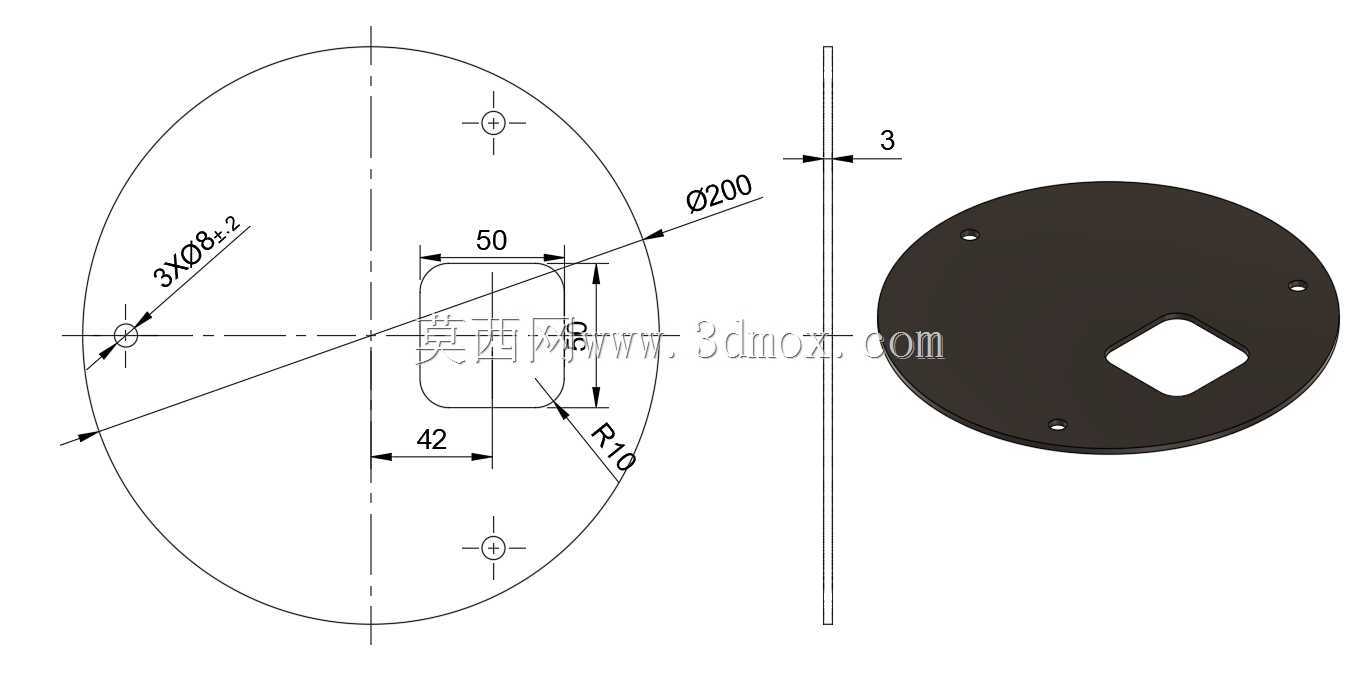

　　从实际作业逻辑来看，设备底部设置圆柱形固定基座，基座顶面作为物料拾取的作业台面，可预先放置待分拣的彩色标识物料，末端搭载的磁吸式执行器能够在动平台移动到目标点位后，依靠磁吸力吸附带磁性的标识令牌，完成拾取后动平台按照预设轨迹移动到台面的落料孔位上方，断磁后物料即可通过孔位滑落至指定收集区域，整套动作逻辑可覆盖小件分拣、物料排序、定点转运这类轻载作业需求，若更换末端执行器结构，比如加装真空吸头、微型夹爪，还可适配不同材质、形状的小型物料处理场景，在电子元器件分拣、小商品包装供料、教学实验演示场景中都能直接复用主体结构。

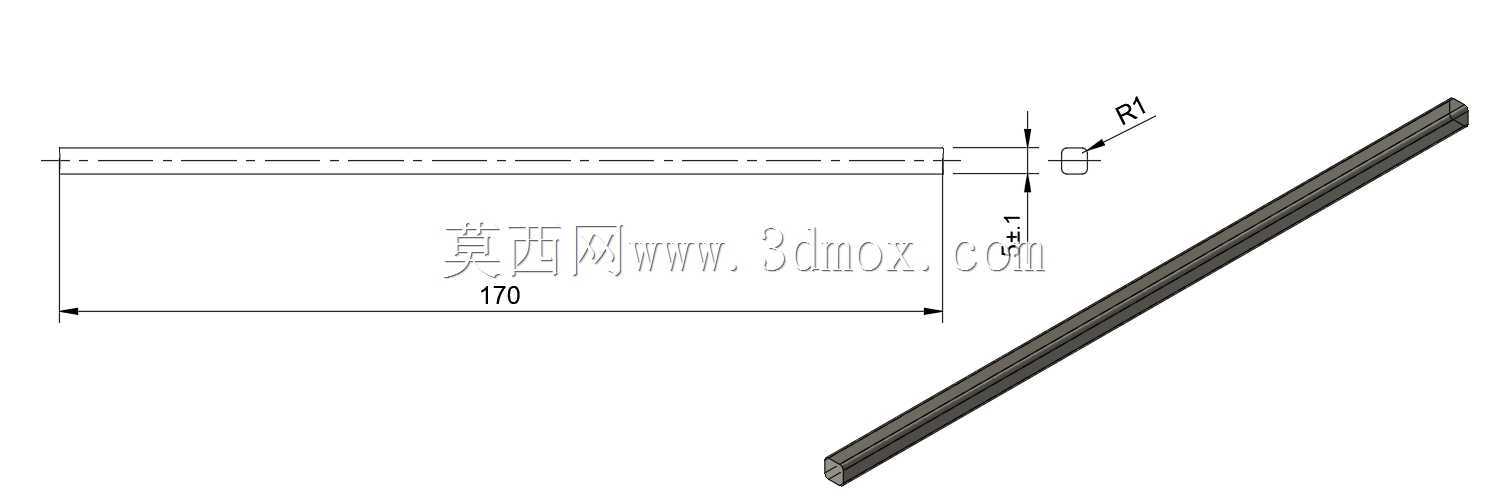

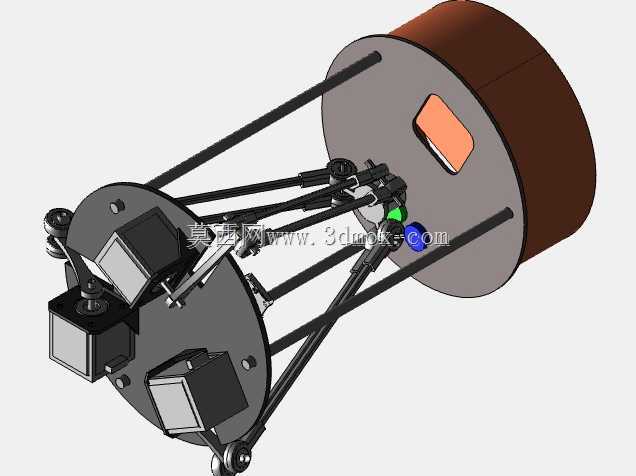

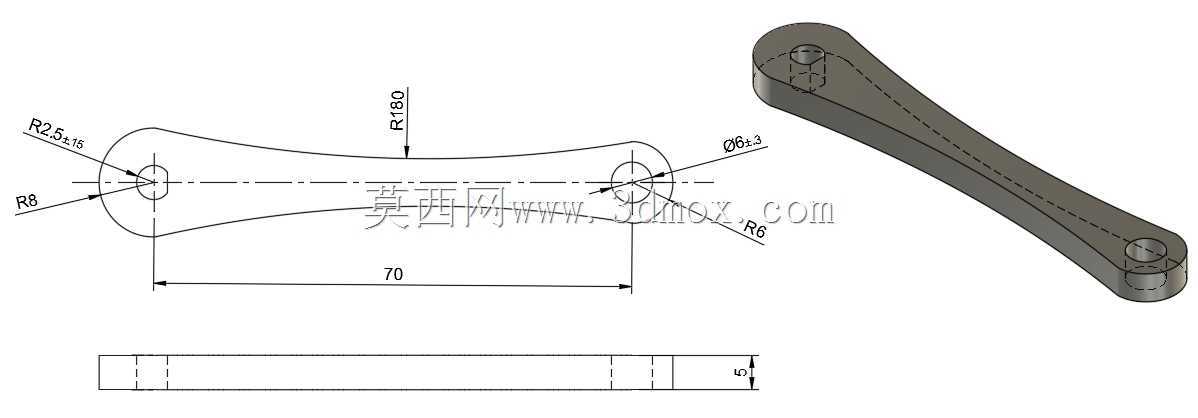

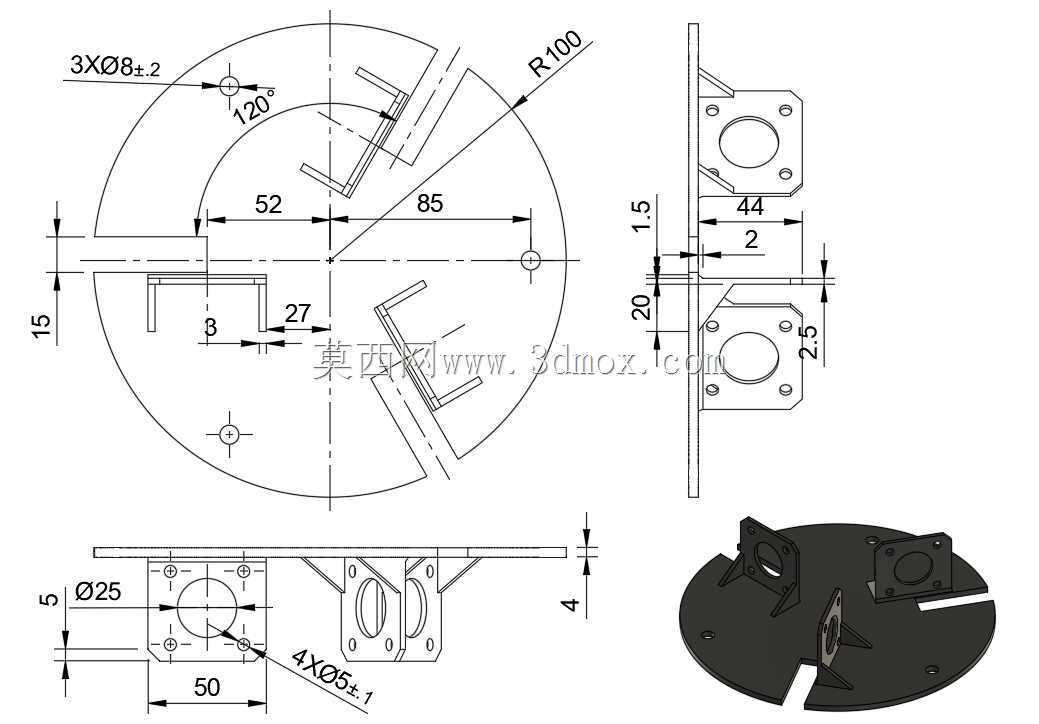

　　设计层面上，顶部的驱动安装架采用环形框架结构，三组驱动单元沿环形架周向120度均匀分布，每个驱动单元的输出轴连接主动摆臂，摆臂另一端通过球铰连接两组平行布置的从动连杆，连杆下端同样通过球铰与末端动平台连接，这种平行四边形连杆结构能够保证末端动平台在整个工作行程内始终保持水平姿态，不会出现额外的转动自由度，无需额外增加姿态调整机构即可满足平面拾取作业的姿态要求。连杆部分采用空心轻质杆件加工，在保证结构刚度的前提下尽可能降低运动部件重量，减少驱动单元的负载压力，提升高速运动下的稳定性。

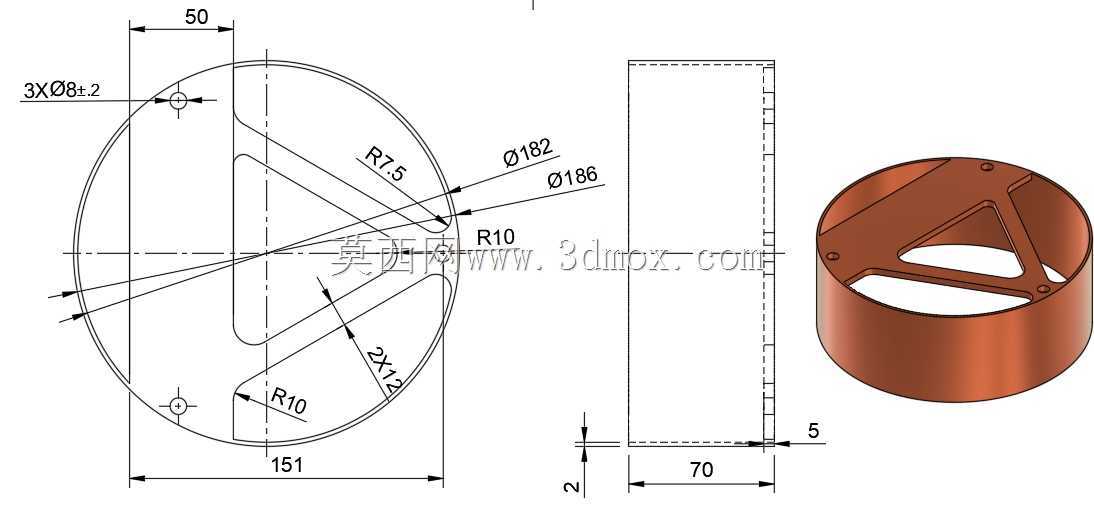

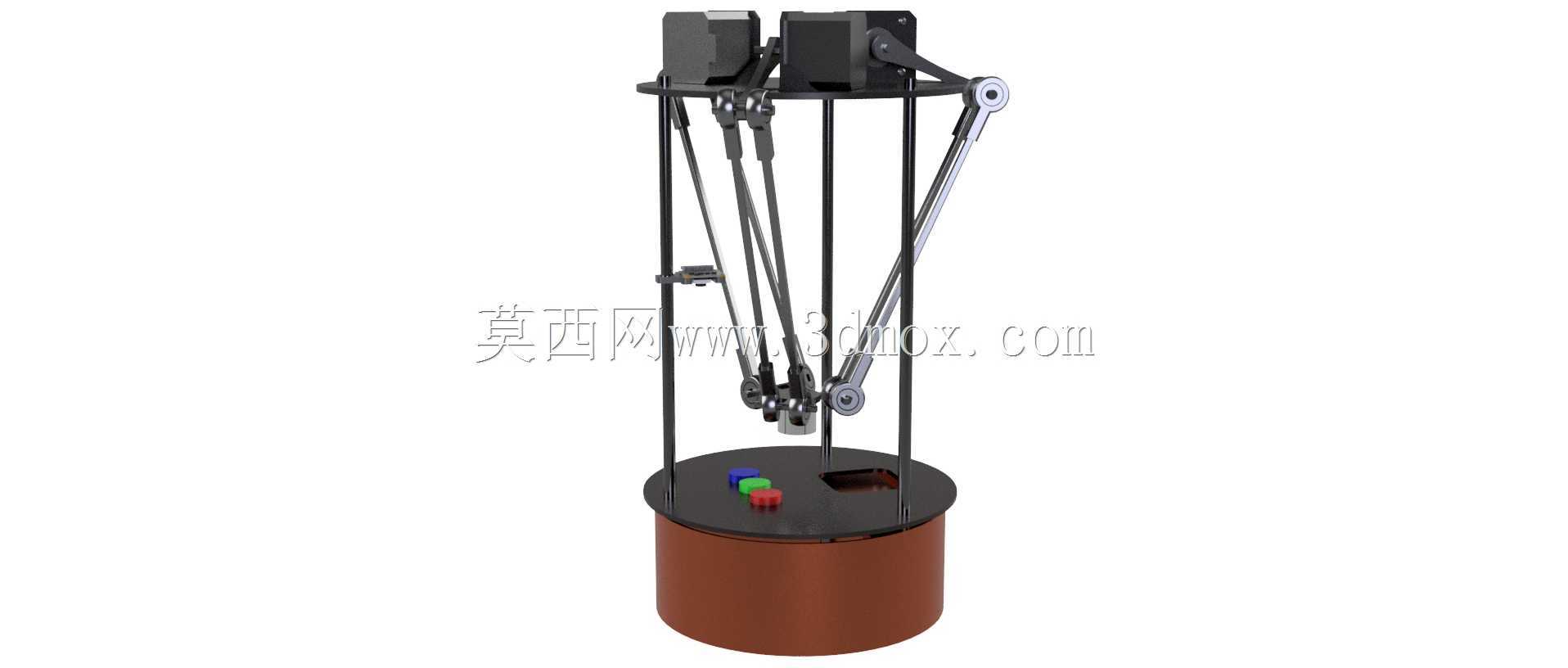

　　安装边界方面，设备整体为立式圆柱布局，底部基座直径控制在小尺寸范围内，整体高度适配桌面级安装需求，不需要额外搭建大型安装机架，可直接放置在工作台面完成固定，工作空间为基座上方的倒锥形区域，覆盖半径可满足常规桌面级小范围作业的行程要求，不会占用过多的安装场地。基座内部预留了驱动控制板、供电模块的安装空间，所有走线可沿连杆支架、基座内部空腔布置，外部无裸露走线，避免运动过程中出现线缆干涉的问题。

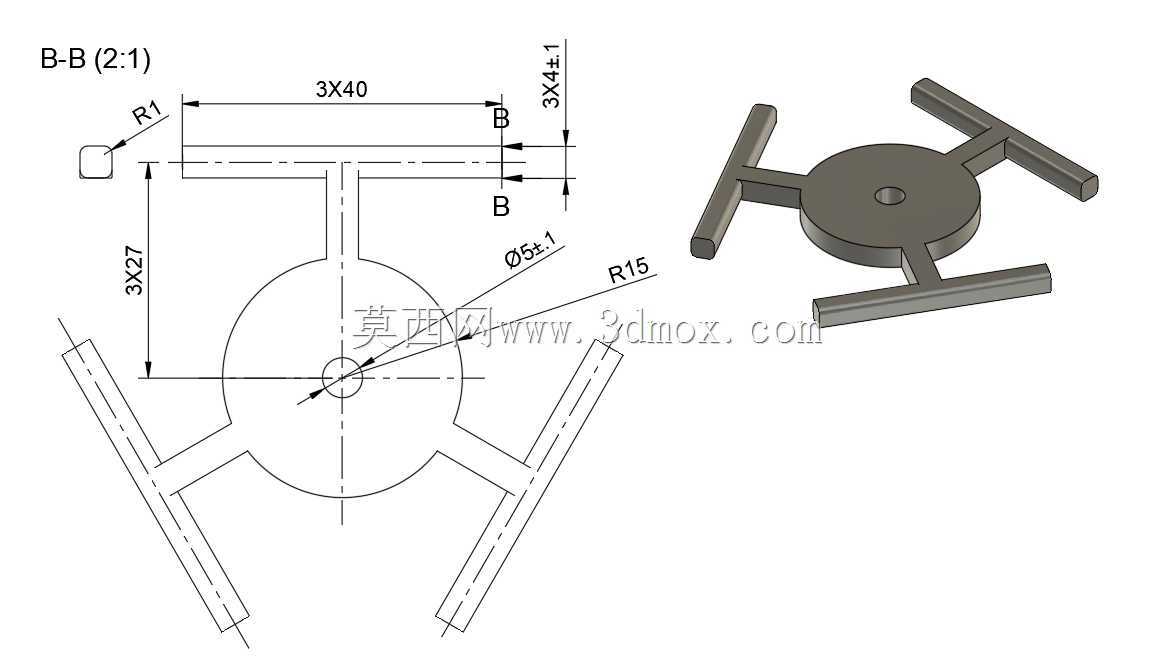

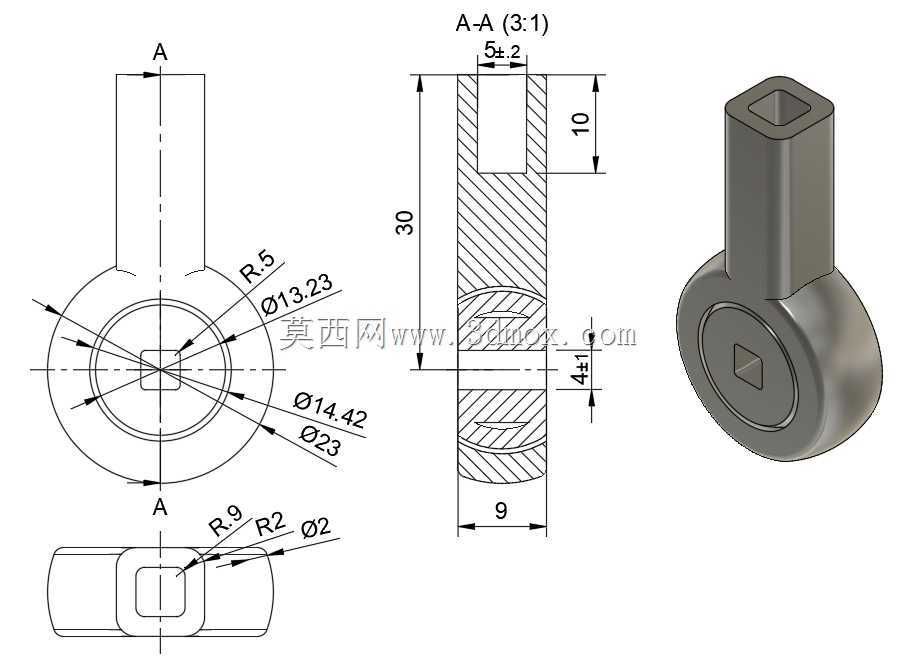

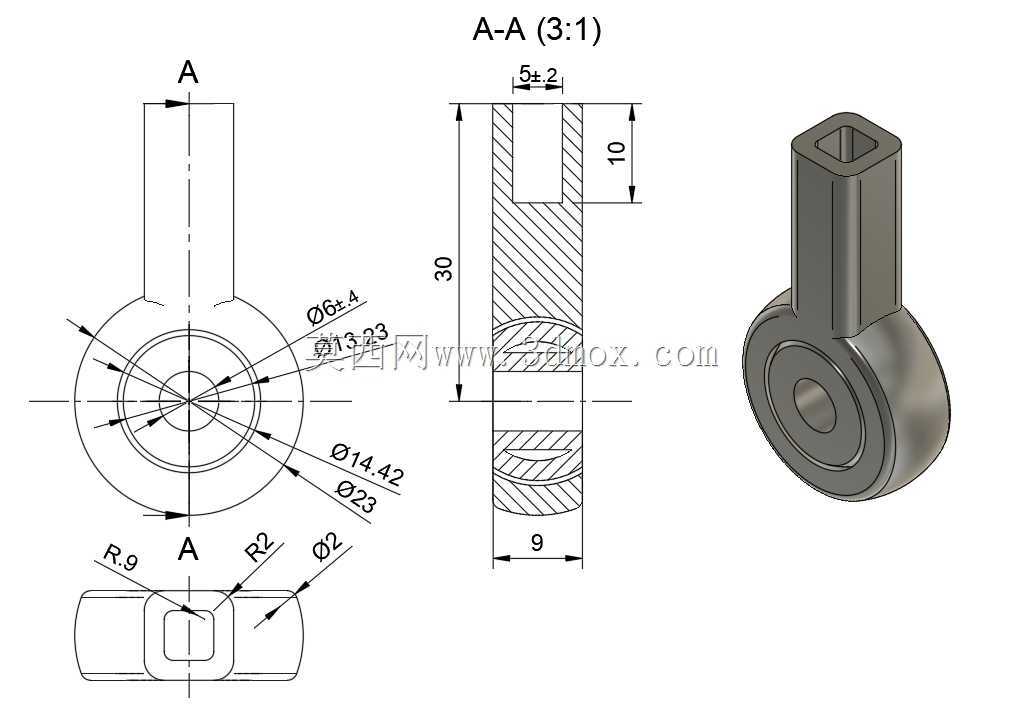

　　结构细节上，所有铰接位置均采用标准球铰连接，能够补偿连杆运动过程中的微小角度偏差，降低零件加工精度带来的装配应力，同时减少运动过程中的卡滞风险。顶部驱动单元的安装位预留了调节间隙，可在装配时微调主动摆臂的初始位置，校准末端动平台的初始零点，保证三个驱动轴的运动协同性。末端动平台上预留了标准化的执行器安装孔位，可根据不同作业需求快速更换末端工具，不需要改动主体连杆与驱动结构，拓展性较强。

　　在实训教学场景中，该设备可作为并联机器人机构学的实操载体，帮助学习者理解并联机构的运动学正逆解、轨迹规划、多轴协同控制的相关逻辑，所有结构零件均为常规机加件与标准件，加工与装配难度较低，便于拆解观察机构传动原理。在小型工业生产场景中，该设备可集成到小型生产线的分拣工位，配合视觉识别系统完成特定颜色、形状物料的快速分拣，相比大型工业并联机器人，其成本更低、占用空间更小，适配小批量、多频次的轻载分拣作业需求。设备的运动行程经过校核，末端动平台在整个工作范围内的运动无死点，连杆之间不会出现运动干涉，驱动单元的扭矩选型匹配连杆与末端负载的重量，在额定负载下可长时间连续运行，不会出现驱动过载、结构抖动的问题。
